Запчасти Komatsu WA470-6 M-A КРЫЛОS ЗАДН. ЧАСТИ КОРПУСА

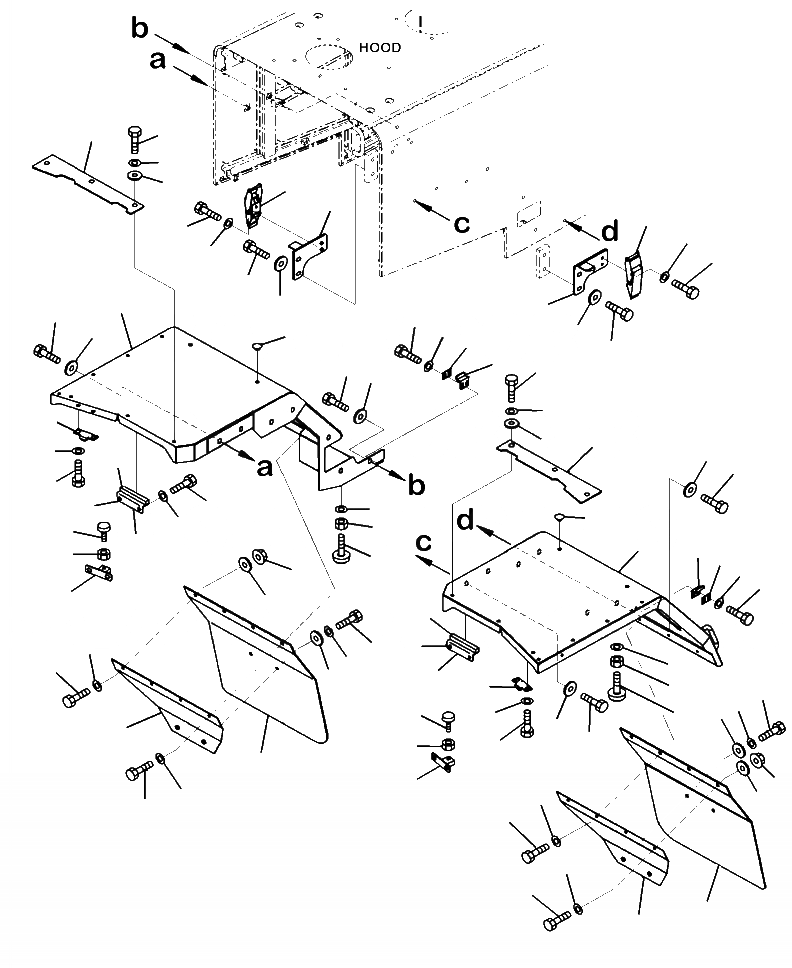

Схема запчастей Komatsu WA470-6 - M-A КРЫЛОS ЗАДН. ЧАСТИ КОРПУСА
1
34
36
37
35
18
15
19
20
16
17
13
18
20
19
14
17
16
2
10
12
31
30
27
29
25
26
29
30
28
32
33
11
12
11
12
23
24
21
22
36
37
35
34
13
23
24
21
22
40
39
38
9
8
6
7
5
6
7
4
6
7
8
27
25
26
10
12
31
30
29
28
32
33
38
39
40
6
7
8
3
8
9
5
6
7
6
7

Артикул

Название

Примечание

Количество

1

421-54-44710

FENDER, L.H.

SN: A46001--UP

1шт.

2

421-54-44720

FENDER, R.H.

SN: A46001--UP

1шт.

3

421-54-44730

SHEET, L.H.

SN: A46001--UP

1шт.

4

421-54-44740

SHEET, R.H.

SN: A46001--UP

1шт.

5

421-54-44870

PLATE

SN: A46001--UP

2шт.

6

01010-D1025

BOLT

SN: A46001--UP

12шт.

7

01643-71032

WASHER

SN: A46001--UP

12шт.

8

421-54-34550

WASHER

SN: A46001--UP

6шт.

9

01584-31008

NUT

SN: A46001--UP

2шт.

10

01010-D1230

BOLT

SN: A46001--UP

12шт.

11

01010-D1225

BOLT

SN: A46001--UP

2шт.

12

421-03-31590

WASHER

SN: A46001--UP

14шт.

13

421-54-22990

PLUG

SN: A46001--UP

4шт.

14

421-54-45270

BRACKET, L.H.

SN: A46001--UP

1шт.

15

421-54-45280

BRACKET, R.H.

SN: A46001--UP

1шт.

16

01010-D1250

BOLT

SN: A46001--UP

4шт.

17

421-03-31590

WASHER

SN: A46001--UP

4шт.

18

423-54-44150

CATCH ASSEMBLY

SN: A46001--UP

2шт.

19

01010-D0825

BOLT

SN: A46001--UP

4шт.

20

01643-70823

WASHER

SN: A46001--UP

4шт.

21

120-01-31321

PLATE

SN: A46001--UP

2шт.

22

423-54-44130

HOOK

SN: A46001--UP

2шт.

23

01010-D0825

BOLT

SN: A46001--UP

4шт.

24

01643-70823

WASHER

SN: A46001--UP

4шт.

25

423-54-34730

BRACKET

SN: A46001--UP

2шт.

26

423-54-34740

BRACKET

SN: A46001--UP

2шт.

27

423-54-34780

CUSHION

SN: A46001--UP

2шт.

28

423-54-44110

BRACKET

SN: A46001--UP

2шт.

29

01010-D1225

BOLT

SN: A46001--UP

12шт.

30

01643-71232

WASHER

SN: A46001--UP

12шт.

31

423-54-44180

BRACKET

SN: A46001--UP

2шт.

32

203-54-63830

STOPPER

SN: A46001--UP

2шт.

33

01580-11008

NUT

SN: A46001--UP

2шт.

34

421-54-44570

SHEET

SN: A46001--UP

2шт.

35

423-54-44380

COLLAR

SN: A46001--UP

6шт.

36

01010-D1025

BOLT

SN: A46001--UP

6шт.

37

01643-71032

WASHER

SN: A46001--UP

6шт.

38

20Y-54-11611

STOPPER

SN: A46001--UP

2шт.

39

01580-11008

NUT

SN: A46001--UP

2шт.

40

01643-31032

WASHER

SN: A46001--UP

4шт.

Выбрано товаров: 40
