Komatsu
/
Погрузчики фронтальные
/
WA470-6 S/N A46001-UP
/
OPERATORXD S ОБСТАНОВКА И СИСТЕМА УПРАВЛЕНИЯ
/

K-A УПРАВЛЕНИЕ ПОГРУЗКОЙS РЫЧАГИ (3-Х СЕКЦИОНН. КЛАПАН)

Запчасти Komatsu WA470-6 K-A УПРАВЛЕНИЕ ПОГРУЗКОЙS РЫЧАГИ (3-Х СЕКЦИОНН. КЛАПАН) OPERATORXD S ОБСТАНОВКА И СИСТЕМА УПРАВЛЕНИЯ

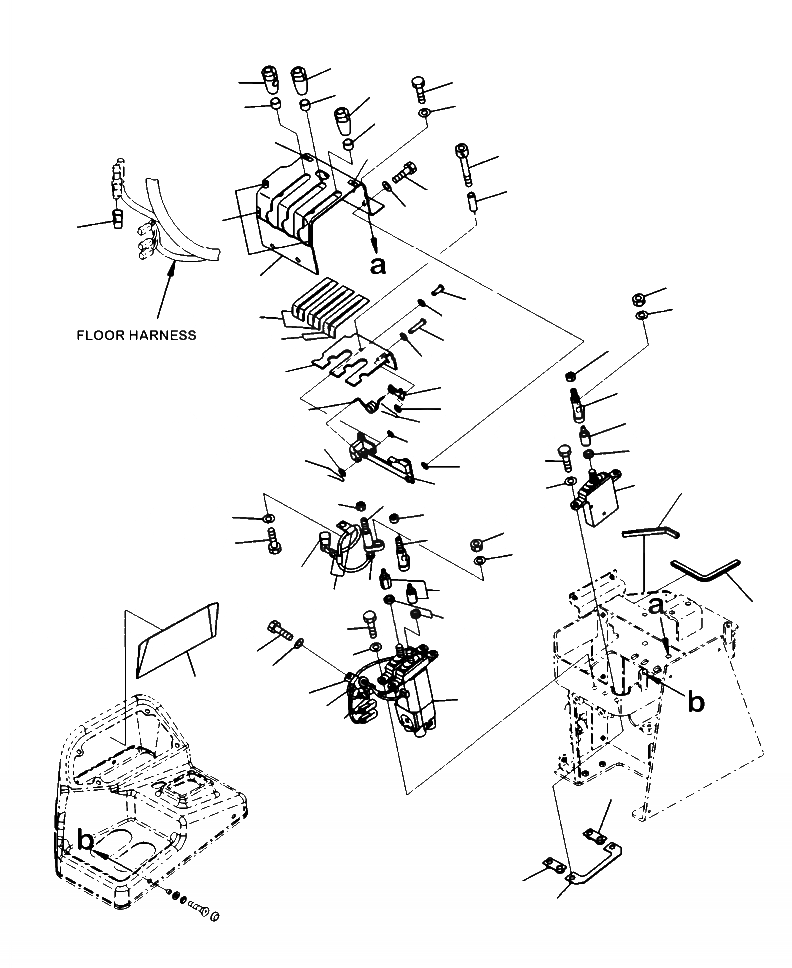

Схема запчастей Komatsu WA470-6 - K-A УПРАВЛЕНИЕ ПОГРУЗКОЙS РЫЧАГИ (3-Х СЕКЦИОНН. КЛАПАН) OPERATORXD S ОБСТАНОВКА И СИСТЕМА УПРАВЛЕНИЯ
17
31
14
54
18
32
9
55
27
27
34
33
46
47
27
64
59
28
42
58
30
43
60
52
38
40
29
35
53
39
37
56
41
43
45
57
44
50
45
48
63
36
51
13
12
15
24
21
16
25
22
10
19
11
23
62
20
2
7
3
8
6
61
1
5
4
26
26
49

№

Артикул

Название

Примечание

Количество

1

PILOT VALVE (SEE FIG. K4202-02A0)

SN: A46001--UP

-1шт.

2

01010-81030

BOLT

SN: A46001--UP

4шт.

3

01643-31032

WASHER

SN: A46001--UP

4шт.

4

04434-51712

CLIP

SN: A46001--UP

1шт.

5

07095-20211

CUSHION

SN: A46001--UP

1шт.

6

04434-50610

CLIP

SN: A46001--UP

1шт.

7

01010-81016

BOLT

SN: A46001--UP

2шт.

8

01643-31032

WASHER

SN: A46001--UP

2шт.

|$8

423-43-48241

LEVER ASSEMBLY, LIFT ARM

SN: A46001--UP

1шт.

9

421-43-38430

COLLAR

SN: A46001--UP

1шт.

10

08192-24810

CONNECTOR

SN: A46001--UP

1шт.

11

23S-43-51230

GROMMET

SN: A46001--UP

1шт.

12

23S-43-31550

NUT

SN: A46001--UP

1шт.

13

421-43-37591

LEVER

SN: A46001--UP

1шт.

14

423-43-48261

SWITCH ASSEMBLY

SN: A46001--UP

1шт.

N/I

421-43-38513

BODY ASSEMBLY

SN: A46001--UP

1шт.

N/I

421-43-38590

SWITCH ASSEMBLY

SN: A46001--UP

1шт.

N/I

421-43-38523

CAP

SN: A46001--UP

1шт.

N/I

421-43-38530

SPACER

SN: A46001--UP

1шт.

N/I

421-43-38540

SPRING

SN: A46001--UP

1шт.

N/I

421-43-38550

CAP

SN: A46001--UP

1шт.

N/I

421-43-38560

RING

SN: A46001--UP

1шт.

N/I

421-43-38570

PLUNGER

SN: A46001--UP

1шт.

N/I

421-43-38580

O-RING

SN: A46001--UP

1шт.

N/I

421-43-38740

STOPPER

SN: A46001--UP

1шт.

N/I

421-43-38142

LEVER ASSEMBLY, BUCKET CONTROL

SN: A46001--UP

1шт.

15

23S-43-31550

NUT

SN: A46001--UP

1шт.

16

421-43-37591

LEVER

SN: A46001--UP

1шт.

17

421-43-38332

KNOB

SN: A46001--UP

1шт.

18

421-43-38430

COLLAR

SN: A46001--UP

1шт.

19

23S-43-51111

LEVER

SN: A46001--UP

2шт.

20

23S-43-51240

NUT

SN: A46001--UP

2шт.

21

01580-10806

NUT

SN: A46001--UP

2шт.

22

01643-50823

WASHER

SN: A46001--UP

2шт.

23

04434-50610

CLIP

SN: A46001--UP

2шт.

24

01010-80816

BOLT

SN: A46001--UP

2шт.

25

01643-30823

WASHER

SN: A46001--UP

2шт.

26

423-43-48440

BRACKET

SN: A46001--UP

2шт.

27

421-09-21420

SHEET

SN: A46001--UP

5шт.

28

421-877-4130

COVER

SN: A46001--UP

1шт.

29

423-877-4721

PLATE

SN: A46001--UP

1шт.

30

423-43-48720

AWNING

SN: A46001--UP

4шт.

31

01010-81030

BOLT

SN: A46001--UP

4шт.

32

01643-31032

WASHER

SN: A46001--UP

4шт.

33

423-43-48130

PIPE

SN: A46001--UP

1шт.

34

01252-70650

BOLT

SN: A46001--UP

1шт.

35

423-43-48452

PLATE

SN: A46001--UP

1шт.

36

423-43-48231

BRACKET

SN: A46001--UP

1шт.

37

423-43-48430

SPRING

SN: A46001--UP

1шт.

38

04205-10630

PIN

SN: A46001--UP

1шт.

39

01643-30623

WASHER

SN: A46001--UP

1шт.

40

01640-20610

WASHER

SN: A46001--UP

1шт.

41

04050-11612

PIN, COTTER

SN: A46001--UP

1шт.

42

04205-10618

PIN

SN: A46001--UP

1шт.

43

01640-20610

WASHER

SN: A46001--UP

2шт.

44

04050-11612

PIN, COTTER

SN: A46001--UP

1шт.

45

425-15-14240

SHIM, 0.5 MM

SN: A46001--UP

2шт.

46

01010-80820

BOLT

SN: A46001--UP

2шт.

47

01643-30823

WASHER

SN: A46001--UP

2шт.

48

PILOT VALVE (SEE FIG. K4202-02A1)

SN: A46001--UP

-1шт.

49

423-877-4810

PLATE

SN: A46001--UP

1шт.

50

01010-81030

BOLT

SN: A46001--UP

2шт.

51

01643-31032

WASHER

SN: A46001--UP

2шт.

|$63

421-43-38142

LEVER ASSEMBLY, ATTACHMENT

SN: A46001--UP

1шт.

52

23S-43-31550

NUT

SN: A46001--UP

1шт.

53

421-43-37591

LEVER

SN: A46001--UP

1шт.

54

421-43-38332

KNOB

SN: A46001--UP

1шт.

55

421-43-38430

COLLAR

SN: A46001--UP

1шт.

56

23S-43-51111

LEVER

SN: A46001--UP

1шт.

57

23S-43-51240

NUT

SN: A46001--UP

1шт.

58

01643-50823

WASHER

SN: A46001--UP

1шт.

59

01580-10806

NUT

SN: A46001--UP

1шт.

60

423-43-48720

AWNING

SN: A46001--UP

2шт.

61

421-06-42740

SHEET

SN: A46001--UP

1шт.

62

423-54-42990

FINISHER

SN: A46001--UP

1шт.

63

423-06-42420

FINISHER

SN: A46001--UP

1шт.

64

423-06-45620

CONNECTOR

SN: A46001--UP

1шт.

Выбрано товаров: 77
