WA470-6 S/N 90216-UP
/
РАБОЧЕЕ ОБОРУДОВАНИЕ
/
РУКОЯТЬ И BELL CRANK, С 2-Х СЕКЦИОНН. УПРАВЛЯЮЩ. КЛАПАН
/

РУКОЯТЬ И BELL CRANK, ПАЛЕЦ (№9-)

Запчасти Komatsu WA470-6 РУКОЯТЬ И BELL CRANK, ПАЛЕЦ (№9-) РУКОЯТЬ И BELL CRANK, С 2-Х СЕКЦИОНН. УПРАВЛЯЮЩ. КЛАПАН

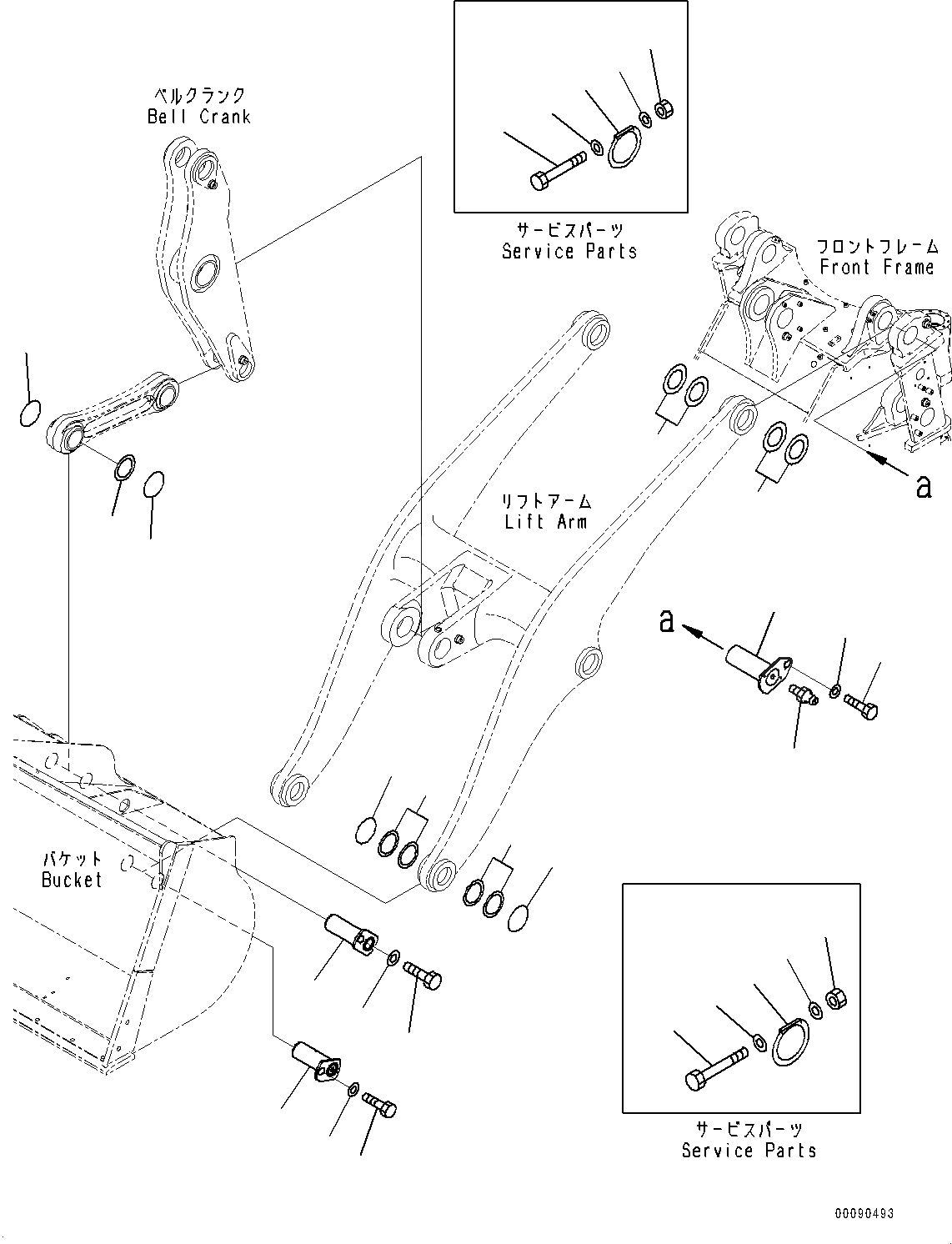

Схема запчастей Komatsu WA470-6 - РУКОЯТЬ И BELL CRANK, ПАЛЕЦ (№9-) РУКОЯТЬ И BELL CRANK, С 2-Х СЕКЦИОНН. УПРАВЛЯЮЩ. КЛАПАН
6
7
17
17
16
18
20
19
21
21
10
8
9
11
11
2
2
6
7
1
14
4
3
13
12
5
23
22
15

№

Артикул

Название

Примечание

Количество

1

421-70-31950

Pin

SN: 90216-UP

2шт.

2

421-70-11471

Shim, T=1.5mm

SN: 90216-UP

2шт.

2

421-70-11481

Shim, T=3.0mm

SN: 90216-UP

2шт.

2

421-70-11331

Shim, T=1.0mm

SN: 90216-UP

2шт.

3

01010-81630

Bolt

SN: 90216-UP

2шт.

4

421-70-11280

Washer

SN: 90216-UP

2шт.

5

421-70-41910

Pin

SN: 90216-UP

2шт.

6

423-70-41970

Shim, T=1.0mm

SN: 90216-UP

4шт.

6

421-70-11442

Shim, T=3.0mm

SN: 90216-UP

2шт.

7

423-70-11210

O-ring

SN: 90216-UP

4шт.

8

421-70-11410

O-ring,Service Use Only

SN: 90216-UP

4шт.

9

236-46-13620

Bolt,Service Use Only

SN: 90216-UP

4шт.

10

01596-00606

Nut,Service Use Only

SN: 90216-UP

4шт.

11

01641-20608

Washer,Service Use Only

SN: 90216-UP

8шт.

12

01010-81630

Bolt

SN: 90216-UP

2шт.

13

421-70-11280

Washer

SN: 90216-UP

2шт.

14

07020-00000

Fitting, Grease

SN: 90216-UP

2шт.

15

421-70-41920

Pin

SN: 90216-UP

1шт.

16

423-70-41970

Shim, T=1.0mm

SN: 90216-UP

1шт.

16

421-70-11442

Shim, T=3.0mm

SN: 90216-UP

1шт.

17

423-70-11210

O-ring

SN: 90216-UP

2шт.

18

421-70-11410

O-ring,Service Use Only

SN: 90216-UP

4шт.

19

236-46-13620

Bolt,Service Use Only

SN: 90216-UP

4шт.

20

01596-00606

Nut,Service Use Only

SN: 90216-UP

4шт.

21

01641-20608

Washer,Service Use Only

SN: 90216-UP

8шт.

22

01010-81630

Bolt

SN: 90216-UP

1шт.

23

421-70-11280

Washer

SN: 90216-UP

1шт.

Выбрано товаров: 27
