Komatsu
/
Погрузчики фронтальные
/
WA470-6 S/N 90216-UP
/
ЧАСТИ КОРПУСАS И КРЫШКИ
/
ПЕРЕДН. КРЫЛО, С ШИР. КРЫЛО
/

ПЕРЕДН. КРЫЛО (№9-)

Запчасти Komatsu WA470-6 ПЕРЕДН. КРЫЛО (№9-) ПЕРЕДН. КРЫЛО, С ШИР. КРЫЛО

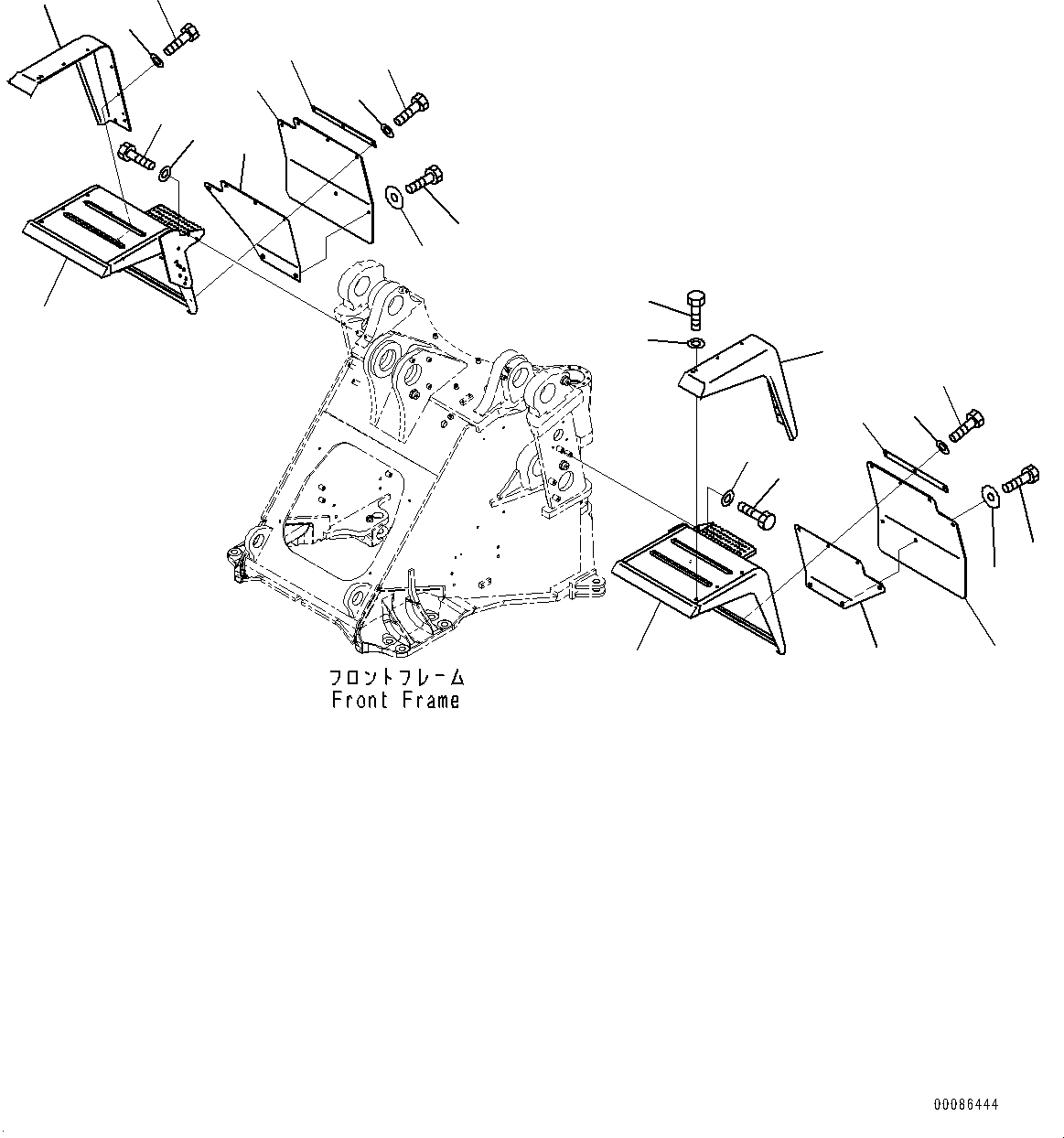

Схема запчастей Komatsu WA470-6 - ПЕРЕДН. КРЫЛО (№9-) ПЕРЕДН. КРЫЛО, С ШИР. КРЫЛО
17
18
19
20
9
8
16
21
14
7
11
12
10
13
1
15
6
3
21
18
17
20
2
19
5
4

№

Артикул

Название

Примечание

Количество

1

421-54-45410

Fender,L.H.

SN: 90216-UP

1шт.

2

01010-81230

Bolt

SN: 90216-UP

5шт.

3

01643-31232

Washer

SN: 90216-UP

5шт.

4

421-54-45610

Fender,L.H.

SN: 90216-UP

1шт.

5

01010-D1020

Bolt

SN: 90216-UP

6шт.

6

01643-71032

Washer

SN: 90216-UP

6шт.

7

421-54-45420

Fender,R.H.

SN: 90216-UP

1шт.

8

01010-81230

Bolt

SN: 90216-UP

5шт.

9

01643-31232

Washer

SN: 90216-UP

5шт.

10

421-54-45620

Fender,R.H.

SN: 90216-UP

1шт.

11

01010-D1020

Bolt

SN: 90216-UP

6шт.

12

01643-71032

Washer

SN: 90216-UP

6шт.

13

421-54-45430

Sheet,L.H.

SN: 90216-UP

1шт.

14

421-54-45440

Sheet,R.H.

SN: 90216-UP

1шт.

15

421-54-45450

Plate,L.H.

SN: 90216-UP

1шт.

16

421-54-45460

Plate,R.H.

SN: 90216-UP

1шт.

17

01010-D1035

Bolt

SN: 90216-UP

6шт.

18

01643-71032

Washer

SN: 90216-UP

6шт.

19

01010-D1020

Bolt

SN: 90216-UP

6шт.

20

421-54-34550

Washer

SN: 90216-UP

6шт.

21

421-54-45480

Plate

SN: 90216-UP

2шт.

Выбрано товаров: 21
