WA470-6 S/N 90216-UP (For EU)
/
КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
/
КАБИНА ROPS, MONOCOQUE ТИП, С АВТОМАТИЧ. КОНДИЦ. ВОЗДУХА
/

КАБИНА ROPS, ПОЛ ПРОВОДКА (/) (№9-)

Запчасти Komatsu WA470-6 КАБИНА ROPS, ПОЛ ПРОВОДКА (/) (№9-) КАБИНА ROPS, MONOCOQUE ТИП, С АВТОМАТИЧ. КОНДИЦ. ВОЗДУХА

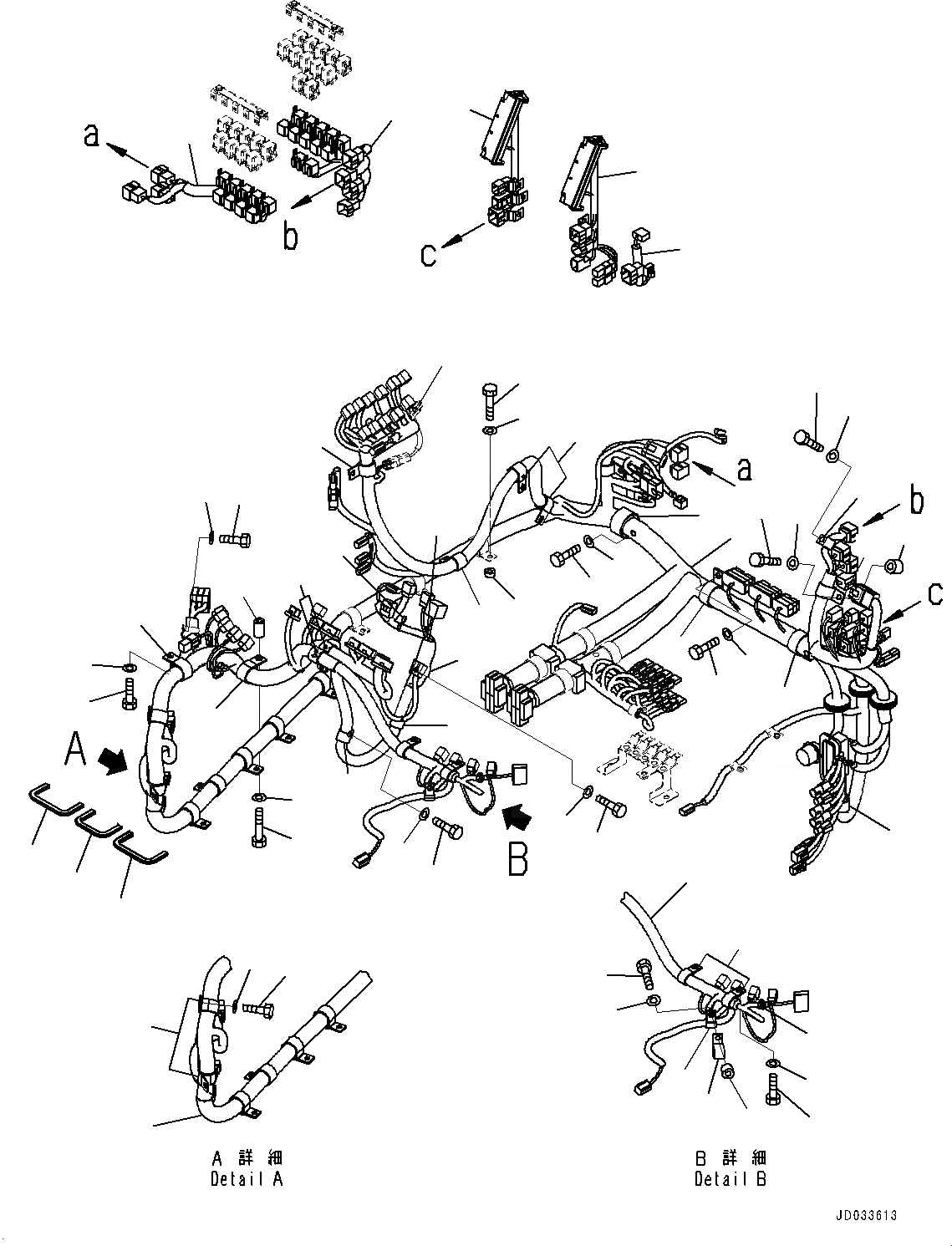

Схема запчастей Komatsu WA470-6 - КАБИНА ROPS, ПОЛ ПРОВОДКА (/) (№9-) КАБИНА ROPS, MONOCOQUE ТИП, С АВТОМАТИЧ. КОНДИЦ. ВОЗДУХА
6
5
4
3
2
17
10
7
1
1
27
28
29
18
23
19
20
21
22
7
22
28
27
9
10
1
27
28
11
19
21
20
11
26
30
24
25
11
10
9
11
9
8
33
21
23
30
10
23
16
15
14
13
12
31
32
31
22
22
17
11
11
20
9

№

Артикул

Название

Примечание

Количество

1

421-06-45111

Wiring Harness

SN: 90216-UP

1шт.

2

423-06-45120

Wiring Harness

SN: 90216-UP

1шт.

3

423-06-45133

Wiring Harness

SN: 90216-UP

1шт.

4

423-06-45141

Box, Fuse

SN: 90216-UP

1шт.

|$4

08044-00010

Terminal

SN: 90216-UP

15шт.

5

423-06-45151

Box, Fuse

SN: 90216-UP

1шт.

|$6

08044-00010

Terminal

SN: 90216-UP

20шт.

6

423-06-45161

Wiring Harness

SN: 90216-UP

1шт.

7

419-09-11150

Clip

SN: 90216-UP

2шт.

8

234-885-3660

Clip

SN: 90216-UP

1шт.

9

01010-81020

Bolt

SN: 90216-UP

12шт.

10

01643-31032

Washer

SN: 90216-UP

12шт.

11

04434-52711

Clip

SN: 90216-UP

10шт.

12

22D-62-18450

Collar

SN: 90216-UP

1шт.

13

01010-81055

Bolt

SN: 90216-UP

1шт.

14

01643-31032

Washer

SN: 90216-UP

1шт.

15

01010-81025

Bolt

SN: 90216-UP

2шт.

16

01643-31032

Washer

SN: 90216-UP

2шт.

17

04434-51410

Clip

SN: 90216-UP

2шт.

18

04434-51510

Clip

SN: 90216-UP

1шт.

19

175-79-83760

Spacer

SN: 90216-UP

2шт.

20

01010-81040

Bolt

SN: 90216-UP

4шт.

21

01643-31032

Washer

SN: 90216-UP

4шт.

22

04434-52310

Clip

SN: 90216-UP

6шт.

23

04434-53411

Clip

SN: 90216-UP

4шт.

24

560-43-15220

Washer

SN: 90216-UP

9шт.

25

01010-81035

Bolt

SN: 90216-UP

9шт.

26

01643-31032

Washer

SN: 90216-UP

9шт.

27

01010-81016

Bolt

SN: 90216-UP

4шт.

28

01643-31032

Washer

SN: 90216-UP

4шт.

29

08059-00310

Clip

SN: 90216-UP

1шт.

30

08034-40521

Band

SN: 90216-UP

2шт.

31

423-54-42380

Finisher

SN: 90216-UP

2шт.

32

423-54-42990

Finisher

SN: 90216-UP

1шт.

33

423-06-45170

Wiring Harness

SN: UP

-1шт.

|$35

423-06-45170

Wiring Harness

SN: UP

-1шт.

|$36

423-06-45170

Wiring Harness

SN: UP

-1шт.

|$37

423-06-45170

Wiring Harness

SN: UP

-1шт.

|$38

423-06-45170

Wiring Harness

SN: UP

-1шт.

|$39

423-06-45170

Wiring Harness

SN: UP

-1шт.

|$40

423-06-45170

Wiring Harness

SN: UP

-1шт.

|$41

423-06-45170

Wiring Harness

SN: UP

-1шт.

Выбрано товаров: 42
