Запчасти Komatsu WA470-6 ТРАНСМИССИЯ (ОНОСЯЩИЕСЯ К НЕЙ ЧАСТИ)(/)(№8-9) СИЛОВАЯ ПЕРЕДАЧА

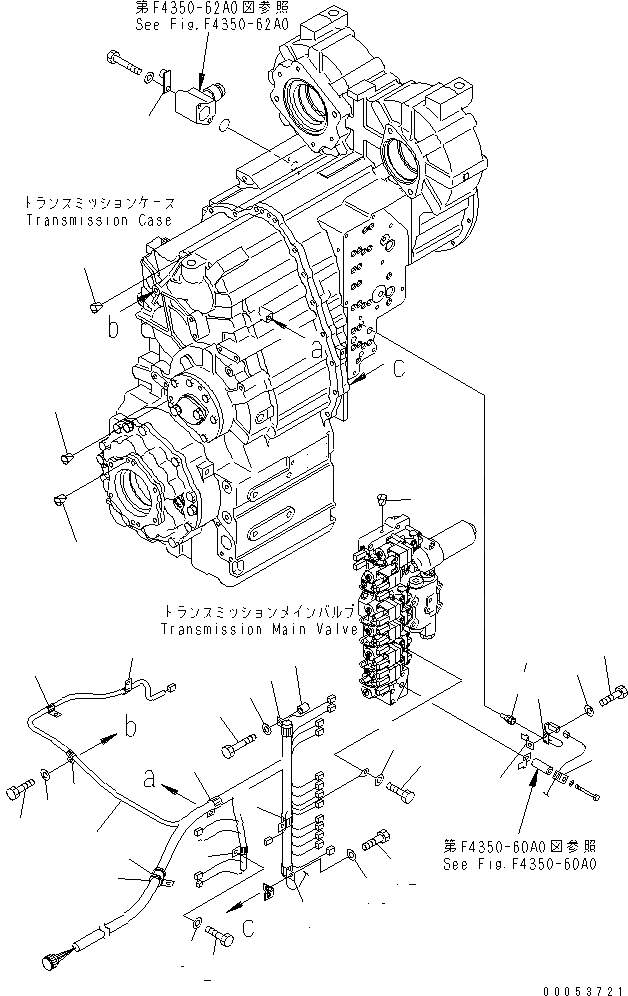

Схема запчастей Komatsu WA470-6 - ТРАНСМИССИЯ (ОНОСЯЩИЕСЯ К НЕЙ ЧАСТИ)(/)(№8-9) СИЛОВАЯ ПЕРЕДАЧА
1
2
3
4
4
5
5
6
7
8
9
9
9
9
10
10
11
11
12
13
14
15
16
16
16
17
18
19
20
21
22
23
24

Артикул

Название

Примечание

Количество

|$$1

SERIAL NO. IN ( ) INDICATES TRANSMISSION SERIAL NO.

-1шт.

|$4

714-07-30004

TRANSMISSION ASS'Y

SN: 85350-90000

1шт.

|$5

714-07-30001

TRANSMISSION ASS'Y

SN: 85165-85349

1шт.

|$6

714-07-30000

TRANSMISSION ASS'Y

SN: 85001-85164

1шт.

|$$5

THESE ASSEMBLIES CONSISTS OF ALL PARTS SHOWN IN FIGS.F4350-51A0 TO F4350-64A0.

-1шт.

1

714-07-35814

WIRING HARNESS

SN: 85001-90000

1шт.

2

01010-81016

BOLT

SN: 85001-90000

1шт.

3

01643-31032

WASHER

SN: 85001-90000

1шт.

4

600-051-2140

CLIP

SN: 85001-90000

2шт.

5

600-051-2190

CLIP

SN: 85001-90000

2шт.

6

04434-53211

CLIP

SN: 85001-90000

1шт.

7

07095-20523

CUSHION

SN: 85001-90000

1шт.

8

600-051-2240

CLIP

SN: 85001-90000

1шт.

9

600-051-2100

CLIP

SN: 85001-90000

4шт.

10

01010-81020

BOLT

SN: 85001-90000

6шт.

11

01643-31032

WASHER

SN: 85001-90000

6шт.

12

01010-81025

BOLT

SN: 85001-90000

1шт.

13

01643-31032

WASHER

SN: 85001-90000

1шт.

14

7861-93-3320

SENSOR

SN: 85001-90000

1шт.

15

600-051-2060

CLIP

SN: 85001-90000

1шт.

16

07049-01215

PLUG

SN: 85001-90000

10шт.

17

07049-01012

PLUG

SN: 85001-90000

1шт.

18

144-874-7470

BOSS

SN: 85001-90000

1шт.

19

01010-81045

BOLT

SN: 85001-90000

1шт.

20

01643-31032

WASHER

SN: 85001-90000

1шт.

21

08193-21012

CLIP

SN: 85001-90000

1шт.

22

01010-81016

BOLT

SN: 85001-90000

1шт.

23

01643-31032

WASHER

SN: 85001-90000

1шт.

24

419-S95-2830

PLATE

SN: (100009)-00090000

1шт.

Выбрано товаров: 29
