Запчасти Komatsu WA470-6 ЛЕСТНИЦА (СУППОРТ КРЕПЛЕНИЕ И COVER)(№9-) ЧАСТИ КОРПУСА

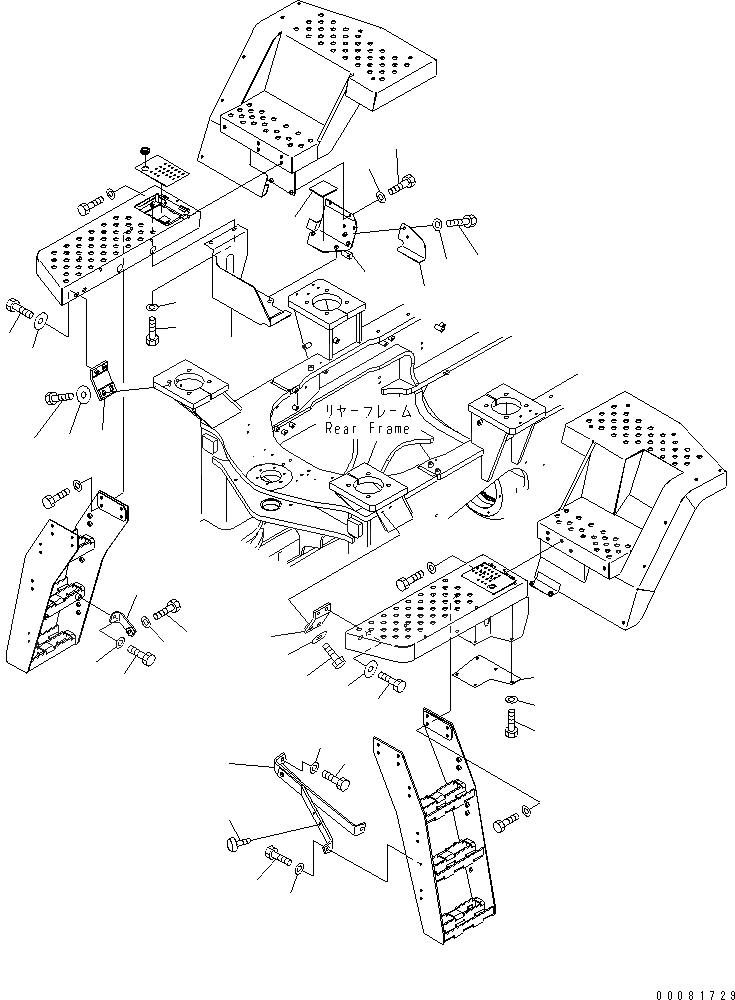

Схема запчастей Komatsu WA470-6 - ЛЕСТНИЦА (СУППОРТ КРЕПЛЕНИЕ И COVER)(№9-) ЧАСТИ КОРПУСА
1
2
3
3
4
4
5
6
7
8
9
9
10
10
11
11
12
12
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26

Артикул

Название

Примечание

Количество

1

424-54-44963

BRACKET,L.H.

SN: 85001-UP

1шт.

2

421-54-44970

BRACKET,R.H.

SN: 90001-UP

1шт.

3

01010-D1230

BOLT

SN: 90001-UP

3шт.

4

01643-71232

WASHER

SN: 90001-UP

3шт.

5

01010-D1245

BOLT

SN: 90001-UP

1шт.

6

01643-71232

WASHER

SN: 90001-UP

1шт.

7

01010-D1225

BOLT

SN: 90001-UP

1шт.

8

01643-71232

WASHER

SN: 90001-UP

1шт.

9

421-54-44430

BRACKET

SN: 85001-UP

2шт.

10

01010-81240

BOLT

SN: 85001-UP

4шт.

11

01010-81245

BOLT

SN: 85001-UP

4шт.

12

175-54-34170

WASHER

SN: 85001-UP

8шт.

13

416-54-34230

PLUG

SN: 85001-UP

1шт.

14

421-54-44590

COVER

SN: 90001-UP

1шт.

15

01010-D1020

BOLT

SN: 85001-UP

4шт.

16

01643-71032

WASHER

SN: 85001-UP

4шт.

17

421-54-44260

PLATE

SN: 85001-UP

1шт.

18

01010-D1020

BOLT

SN: 85001-UP

5шт.

19

01643-71032

WASHER

SN: 85001-UP

5шт.

20

421-54-44491

COVER

SN: 85001-UP

1шт.

21

01010-D1020

BOLT

SN: 85001-UP

2шт.

22

01643-71032

WASHER

SN: 85001-UP

2шт.

23

424-54-44790

COVER

SN: 85001-UP

1шт.

24

01010-D1020

BOLT

SN: 85001-UP

2шт.

25

01643-71032

WASHER

SN: 85001-UP

2шт.

26

424-54-44990

SHEET

SN: 85001-UP

1шт.

Выбрано товаров: 26
