Запчасти Komatsu WA470-6 УПРАВЛЕНИЕ ПОГРУЗКОЙ (РЫЧАГ) (ДЛЯ 3-Х СЕКЦИОНН. КОНТРОЛЬН. КЛАПАН)(№8-) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ

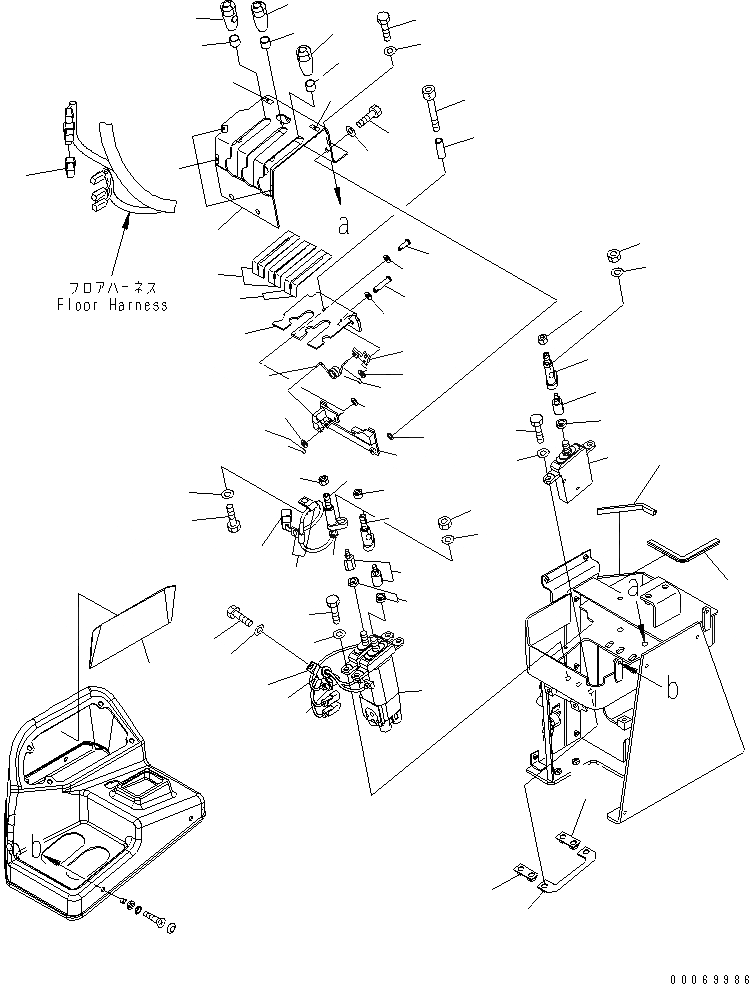

Схема запчастей Komatsu WA470-6 - УПРАВЛЕНИЕ ПОГРУЗКОЙ (РЫЧАГ) (ДЛЯ 3-Х СЕКЦИОНН. КОНТРОЛЬН. КЛАПАН)(№8-) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
27
27
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
43
44
45
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64

Артикул

Название

Примечание

Количество

1

702-16-06130

PILOT VALVE

SN: 85001-UP

1шт.

2

01010-81030

BOLT

SN: 85001-UP

4шт.

3

01643-31032

WASHER

SN: 85001-UP

4шт.

4

04434-51712

CLIP

SN: 85001-UP

1шт.

5

07095-20211

CUSHION

SN: 85001-UP

1шт.

6

04434-50610

CLIP

SN: 85001-UP

1шт.

7

01010-81016

BOLT

SN: 85001-UP

2шт.

8

01643-31032

WASHER

SN: 85001-UP

2шт.

|$22

423-43-48241

LEVER ASS'Y

SN: 90157-UP

1шт.

|$23

423-43-48240

LEVER ASS'Y

SN: 85001-90156

1шт.

9

421-43-38430

COLLAR

SN: 85001-UP

1шт.

10

08192-24810

CONNECTOR

SN: 85001-UP

1шт.

11

23S-43-51230

GROMMET

SN: 85001-UP

1шт.

12

23S-43-31550

NUT

SN: 85001-UP

1шт.

13

421-43-37591

LEVER

SN: 85001-UP

1шт.

14

423-43-48261

KNOB ASS'Y

SN: 90157-UP

1шт.

14

423-43-48260

SWITCH ASS'Y

SN: 85001-90156

1шт.

14

0

BODY ASS'Y

SN: 90157-UP

1шт.

14

0

BODY ASS'Y

SN: 85001-90156

1шт.

14

0

SWITCH ASS'Y

SN: 90157-UP

1шт.

14

0

SWITCH ASS'Y

SN: 85001-90156

1шт.

14

421-43-38523

CAP

SN: 90157-UP

1шт.

14

421-43-38522

CAP

SN: 85001-90156

1шт.

14

421-43-38530

SPACER

SN: 85001-UP

1шт.

14

421-43-38540

SPRING

SN: 85001-UP

1шт.

14

421-43-38550

CAP

SN: 85001-UP

1шт.

14

421-43-38560

RING

SN: 85001-UP

1шт.

14

421-43-38570

PLUNGER

SN: 85001-UP

1шт.

14

421-43-38580

O-RING

SN: 85001-UP

1шт.

14

421-43-38740

STOPPER

SN: 85001-UP

1шт.

|$44

421-43-38142

LEVER ASS'Y

SN: 85001-UP

1шт.

15

23S-43-31550

NUT

SN: 85001-UP

1шт.

16

421-43-37591

LEVER

SN: 85001-UP

1шт.

17

421-43-38332

KNOB

SN: 85001-UP

1шт.

18

421-43-38430

COLLAR

SN: 85001-UP

1шт.

19

23S-43-51111

LEVER

SN: 85001-UP

2шт.

20

23S-43-51240

NUT

SN: 85001-UP

2шт.

21

01580-10806

NUT

SN: 85001-UP

2шт.

22

01643-50823

WASHER

SN: 85001-UP

2шт.

23

04434-50610

CLIP

SN: 85001-UP

2шт.

24

01643-30823

WASHER

SN: 85001-UP

2шт.

25

01010-80816

BOLT

SN: 85001-UP

2шт.

26

423-43-48440

BRACKET

SN: 85001-UP

2шт.

27

421-09-21420

SHEET

SN: 85001-UP

5шт.

28

421-877-4130

COVER

SN: 85001-UP

1шт.

29

423-877-4721

PLATE

SN: 85001-UP

1шт.

30

423-43-48720

AWNING

SN: 85001-UP

4шт.

31

01010-81030

BOLT

SN: 85001-UP

4шт.

32

01643-31032

WASHER

SN: 85001-UP

4шт.

33

423-43-48130

PIPE

SN: 85001-UP

1шт.

34

01252-70650

BOLT

SN: 85001-UP

1шт.

35

423-43-48452

PLATE

SN: 85001-UP

1шт.

36

423-43-48231

BRACKET

SN: 85001-UP

1шт.

37

423-43-48430

SPRING

SN: 85001-UP

1шт.

38

04205-10630

PIN

SN: 85001-UP

1шт.

39

01643-30623

WASHER

SN: 90066-UP

1шт.

39

01643-20623

WASHER

SN: 85001-90065

1шт.

40

01640-20610

WASHER

SN: 85001-UP

1шт.

41

04050-11612

PIN

SN: 85001-UP

1шт.

42

04205-10618

PIN

SN: 85001-UP

1шт.

43

01640-20610

WASHER

SN: 85001-UP

2шт.

44

04050-11612

PIN

SN: 85001-UP

1шт.

45

425-15-14240

SHIM, 0.5MM

SN: 85001-UP

2шт.

46

01010-80820

BOLT

SN: 85001-UP

2шт.

47

01643-30823

WASHER

SN: 85001-UP

2шт.

48

702-16-01460

PILOT VALVE,(SEE FIG. Y1670-01A1)

SN: 85001-UP

1шт.

49

423-877-4810

PLATE

SN: 85001-UP

1шт.

50

01010-81030

BOLT

SN: 85001-UP

2шт.

51

01643-31032

WASHER

SN: 85001-UP

2шт.

|$89

421-43-38142

LEVER ASS'Y

SN: 85001-UP

1шт.

52

23S-43-31550

NUT

SN: 85001-UP

1шт.

53

421-43-37591

LEVER

SN: 85001-UP

1шт.

54

421-43-38332

KNOB

SN: 85001-UP

1шт.

55

421-43-38430

COLLAR

SN: 85001-UP

1шт.

56

23S-43-51111

LEVER

SN: 85001-UP

1шт.

57

23S-43-51240

NUT

SN: 85001-UP

1шт.

58

01643-50823

WASHER

SN: 85001-UP

1шт.

59

01580-10806

NUT

SN: 85001-UP

1шт.

60

423-43-48720

AWNING

SN: 85001-UP

2шт.

61

421-06-42740

SHEET

SN: 85001-UP

1шт.

62

423-54-42990

FINISHER

SN: 85001-UP

1шт.

63

423-06-42420

FINISHER

SN: 85001-UP

1шт.

64

423-06-45620

CONNECTOR

SN: 85001-UP

1шт.

Выбрано товаров: 83
