ГИДРОЦИЛИНДР ПОДЪЕМА

Запчасти Komatsu WA470-6 LC ГИДРОЦИЛИНДР ПОДЪЕМА T РАБОЧЕЕ ОБОРУДОВАНИЕ

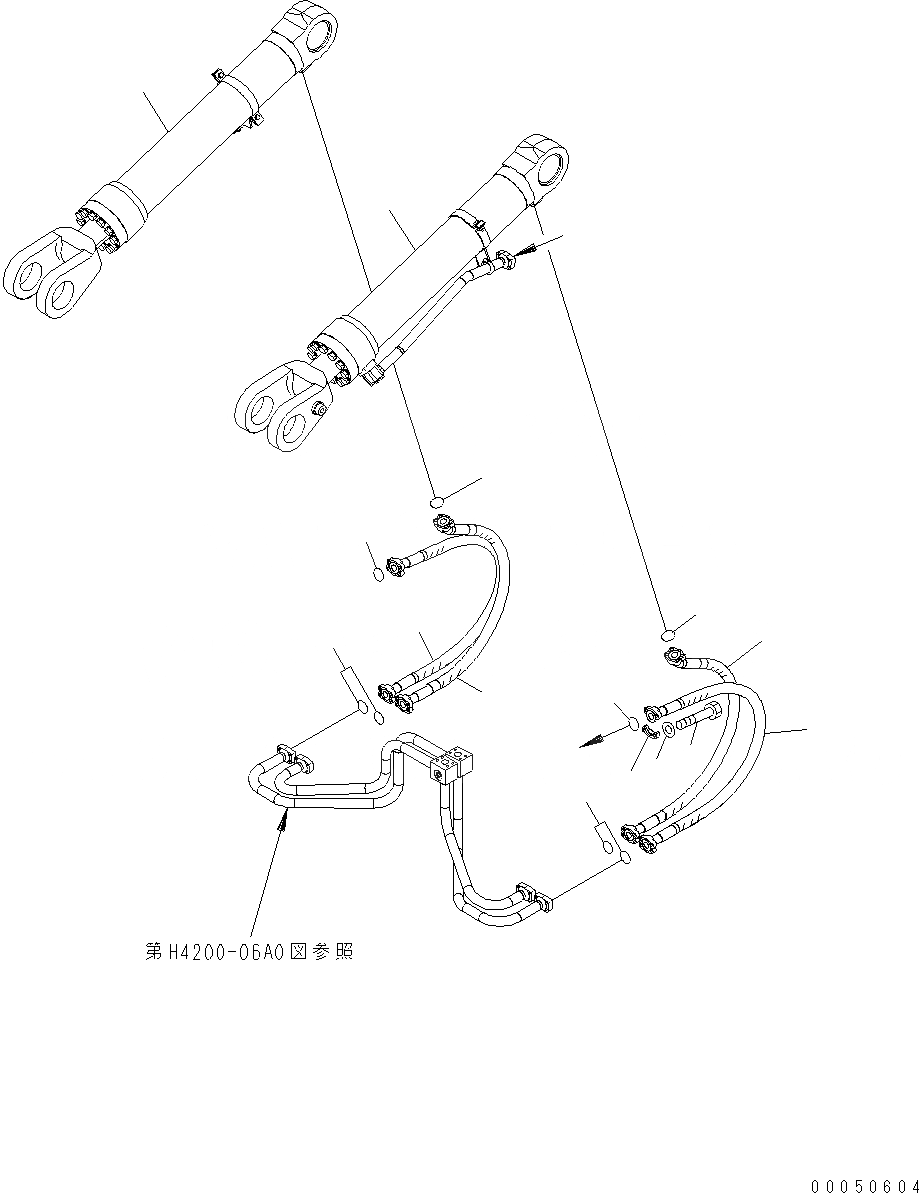

Схема запчастей Komatsu WA470-6 LC - ГИДРОЦИЛИНДР ПОДЪЕМА T РАБОЧЕЕ ОБОРУДОВАНИЕ
1
1
4
4
4
2
3
4
4
2
4
5
7
6
3
a
a
\See Fig.H4200-06A0
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

0

CYLINDER GROUP, LIFT, LHS

SN: H50880-UP

1шт.

|$2

0

CYLINDER GROUP, LIFT, RHS

SN: H50880-UP

1шт.

2

07085-01014

HOSE

SN: H50880-UP

2шт.

3

07083-01012

HOSE

SN: H50880-UP

2шт.

4

07000-13032

O-RING

SN: H50880-UP

8шт.

5

07371-31049

FLANGE, SPLIT

SN: H50880-UP

16шт.

6

01252-71035

BOLT

SN: H50880-UP

32шт.

7

01643-51032

WASHER

SN: H50880-UP

32шт.

\See Fig.H4200-0

See Fig.H4200-06A0

HYDRAULIC PIPING (LIFT CYLINDER LINE)

-1шт.
