Komatsu
/
Погрузчики фронтальные
/
WA470-6 LC S/N H50880 - H51999
/
H ГИДРАВЛИКА
/

ГИДРОЛИНИЯ (ЛИНИЯ ГИДРОЦИЛИНДРА ПОДЪЕМА)

Запчасти Komatsu WA470-6 LC ГИДРОЛИНИЯ (ЛИНИЯ ГИДРОЦИЛИНДРА ПОДЪЕМА) H ГИДРАВЛИКА

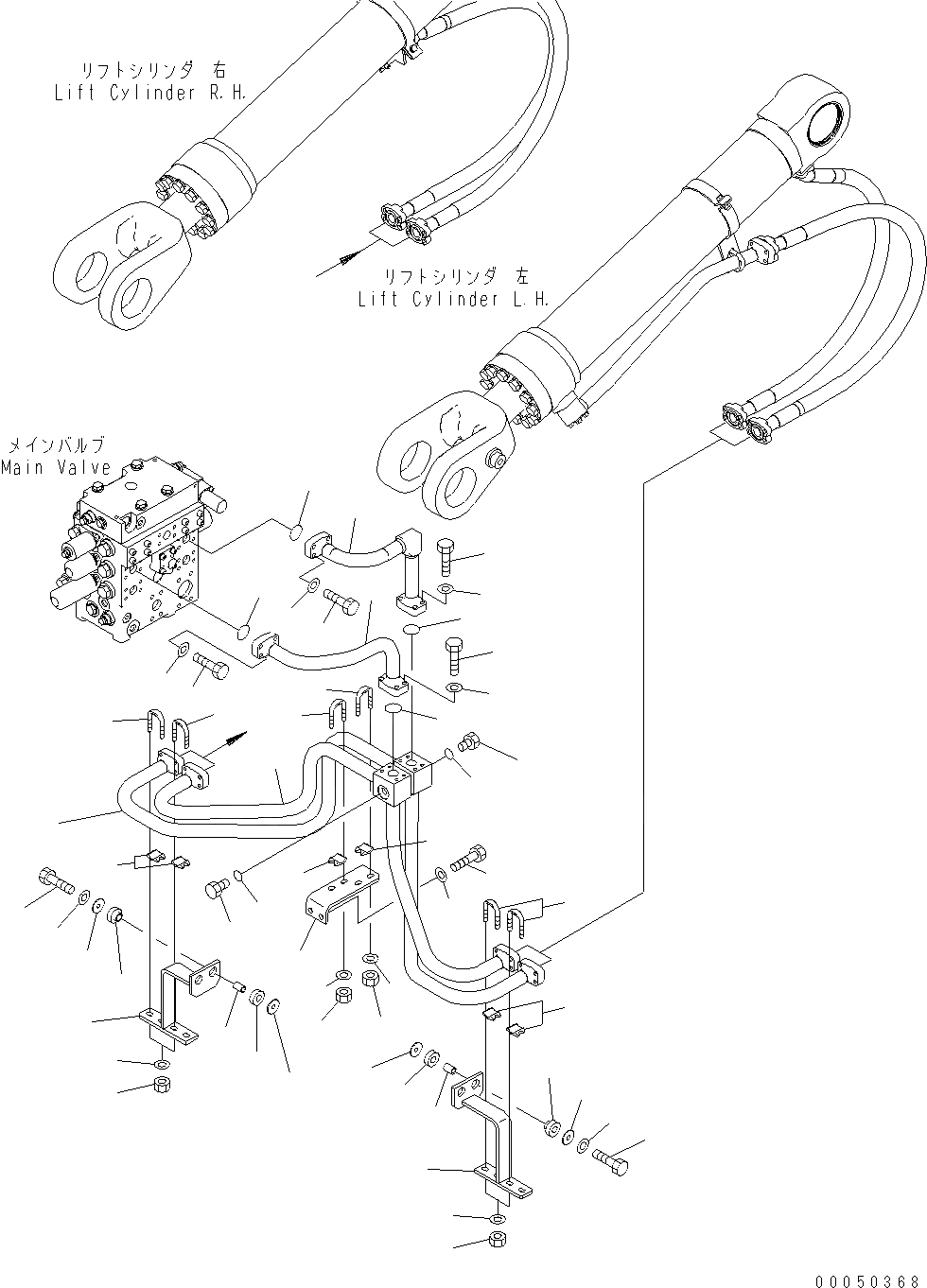

Схема запчастей Komatsu WA470-6 LC - ГИДРОЛИНИЯ (ЛИНИЯ ГИДРОЦИЛИНДРА ПОДЪЕМА) H ГИДРАВЛИКА
13
11
13
8
7
12
14
15
2
14
15
9
10
6
16
18
4
3
27
5
27
1
28
33
34
35
26
32
36
37
25
24
35
9
10
19
17
30
27
31
29
22
23
20
21
35
24
25
32
36
37
33
34
35
26
28
a
a
\See Fig.T4140-01A0

№

Артикул

Название

Примечание

Количество

1

421-62-43242

TUBE

SN: H50880-UP

1шт.

2

07000-13035

O-RING

SN: H50880-UP

1шт.

3

01252-71040

BOLT

SN: H50880-UP

4шт.

4

01643-51032

WASHER

SN: H50880-UP

4шт.

5

421-62-43251

TUBE

SN: H50880-UP

1шт.

6

07000-13035

O-RING

SN: H50880-UP

1шт.

7

01252-71040

BOLT

SN: H50880-UP

4шт.

8

01643-51032

WASHER

SN: H50880-UP

4шт.

9

720-68-19530

PLUG

SN: H50880-UP

2шт.

10

07002-11823

O-RING

SN: H50880-UP

2шт.

11

421-62-43140

TUBE

SN: H50880-UP

1шт.

12

421-62-43150

TUBE

SN: H50880-UP

1шт.

13

07000-13035

O-RING

SN: H50880-UP

2шт.

14

01252-71040

BOLT

SN: H50880-UP

8шт.

15

01643-51032

WASHER

SN: H50880-UP

8шт.

16

07283-33450

CLIP

SN: H50880-UP

1шт.

17

07283-53444

SEAT

SN: H50880-UP

1шт.

18

07283-33450

CLIP

SN: H50880-UP

1шт.

19

07283-53444

SEAT

SN: H50880-UP

1шт.

20

01643-31032

WASHER

SN: H50880-UP

2шт.

21

01597-01009

NUT

SN: H50880-UP

2шт.

22

01643-31032

WASHER

SN: H50880-UP

2шт.

23

01597-01009

NUT

SN: H50880-UP

2шт.

24

415-64-13130

CUSHION

SN: H50880-UP

4шт.

25

421-62-18560

SPACER

SN: H50880-UP

4шт.

26

419-43-17930

CUSHION

SN: H50880-UP

4шт.

27

07283-33450

CLIP

SN: H50880-UP

4шт.

28

07283-53444

SEAT

SN: H50880-UP

4шт.

29

421-62-43270

BRACKET

SN: H50880-UP

1шт.

30

01016-51035

BOLT

SN: H50880-UP

2шт.

31

01643-31032

WASHER

SN: H50880-UP

2шт.

32

421-62-43260

BRACKET

SN: H50880-UP

2шт.

33

01010-81050

BOLT

SN: H50880-UP

4шт.

34

01643-31032

WASHER

SN: H50880-UP

4шт.

35

415-64-13120

WASHER

SN: H50880-UP

8шт.

36

01643-31032

WASHER

SN: H50880-UP

8шт.

37

01597-01009

NUT

SN: H50880-UP

8шт.

\See Fig.T4140-0

See Fig.T4140-01A0

LIFT CYLINDER

-1шт.
