ЗАДН. Э/ПРОВОДКА (WIRE)

Запчасти Komatsu WA470-6 LC ЗАДН. Э/ПРОВОДКА (WIRE) E ЭЛЕКТРИКА

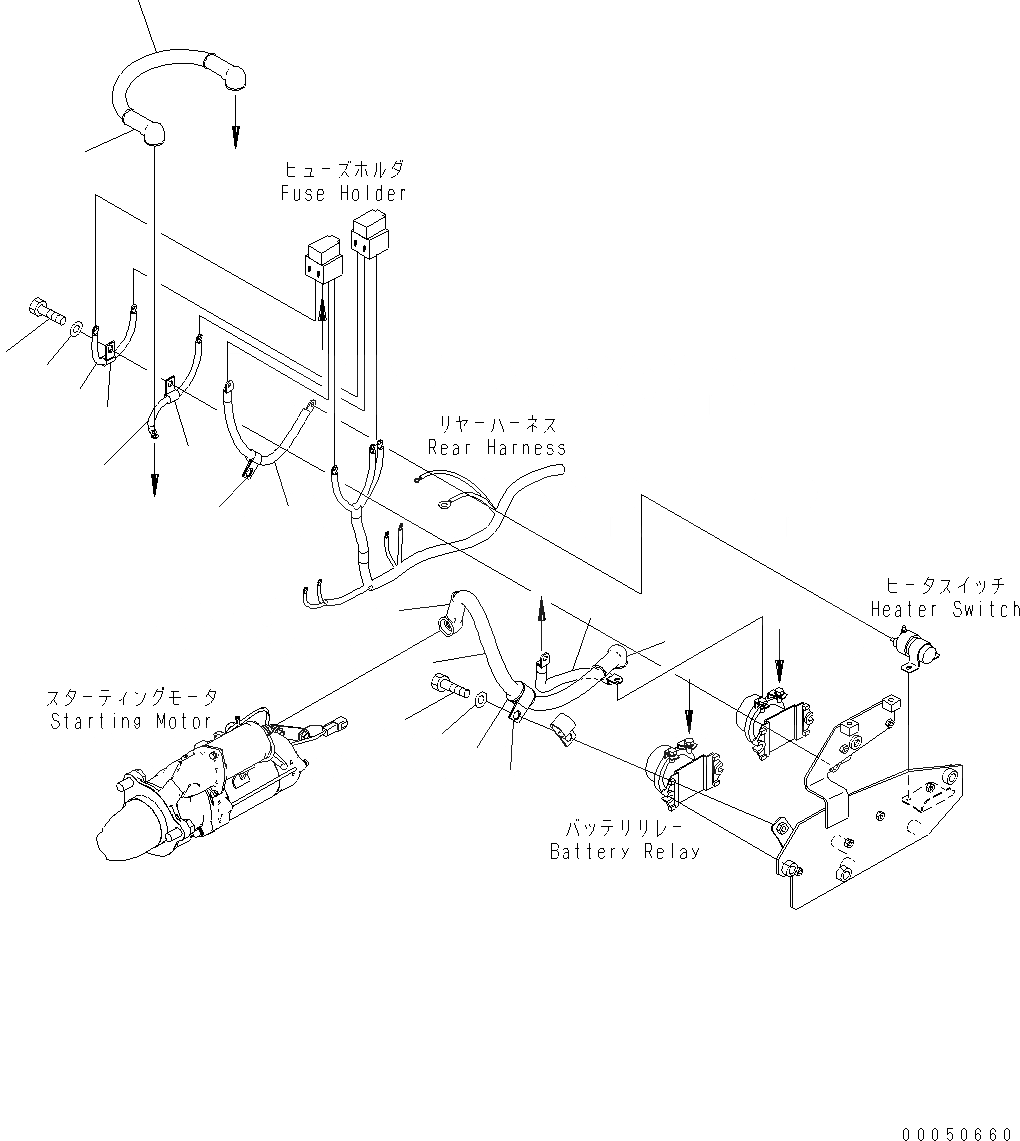

Схема запчастей Komatsu WA470-6 LC - ЗАДН. Э/ПРОВОДКА (WIRE) E ЭЛЕКТРИКА
4
3
9
10
7
8
1
2
12
11
3
6
15
16
14
13
5
3
a
a
b
b
c
c
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

423-06-34650

WIRE

SN: H50880-UP

1шт.

2

04434-51012

CLIP

SN: H50880-UP

1шт.

3

08038-00035

CAP

SN: H50880-UP

3шт.

4

421-06-41840

CABLE

SN: H50880-UP

1шт.

5

421-06-41720

CABLE

SN: H50880-UP

1шт.

6

08028-HE060

CABLE

SN: H50880-UP

1шт.

7

421-06-41730

CABLE

SN: H50880-UP

1шт.

8

04434-51012

CLIP

SN: H50880-UP

1шт.

9

01010-81020

BOLT

SN: H50880-UP

1шт.

10

01643-31032

WASHER

SN: H50880-UP

1шт.

11

421-06-41780

CABLE

SN: H50880-UP

1шт.

12

04434-51412

CLIP

SN: H50880-UP

1шт.

13

04434-53212

CLIP

SN: H50880-UP

1шт.

14

07095-20523

CUSHION

SN: H50880-UP

1шт.

15

01016-51030

BOLT

SN: H50880-UP

1шт.

16

01643-31032

WASHER

SN: H50880-UP

1шт.

Выбрано товаров: 16
