PRESSURE БАК

Запчасти Komatsu WA470-5 PRESSURE БАК 9 ТОРМОЗ. СИСТЕМА

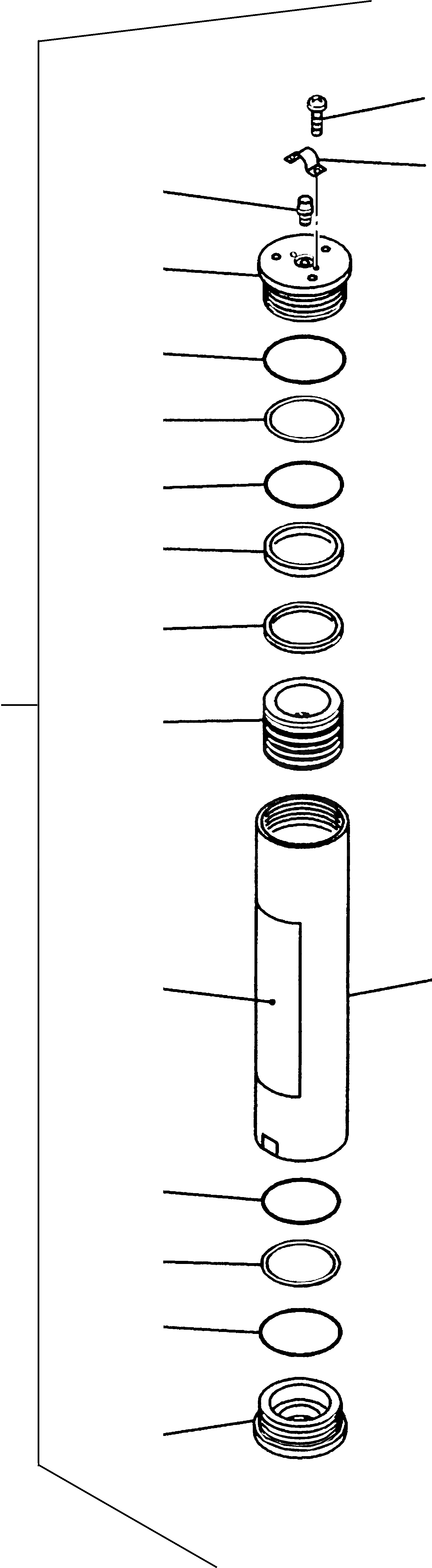

Схема запчастей Komatsu WA470-5 - PRESSURE БАК 9 ТОРМОЗ. СИСТЕМА
12
1A
11
7
6
10
8
9
4
3
1
2
13
10
9
8
5
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

721-32-10281

PRESSURE TANK

1шт.

1A

721-10-10320

BARREL

1шт.

2

721-36-10030

PISTON

1шт.

3

721-47-12020

SEAL

1шт.

4

721-47-12080

SEAL

1шт.

5

721-26-10050

COVER

1шт.

6

721-29-10090

COVER

1шт.

7

721-89-12010

VALVE

1шт.

8

707-35-91020

BACK-UP RING

2шт.

9

07000-15090

O-RING

2шт.

10

07000-12100

O-RING

2шт.

11

707-88-45770

COVERING

1шт.

12

707-88-81480

SCREW

2шт.

13

721-89-10053

NOTE PLATE

1шт.
