Komatsu
/
Погрузчики фронтальные
/
WA470-5 S/N WA470-5H50051 - Up
/
9 ТОРМОЗ. СИСТЕМА
/

УПРАВЛ-Е ТОРМОЗОМ (БЕЗ ТОРМОЗ. ОХЛАЖД-Е)

Запчасти Komatsu WA470-5 УПРАВЛ-Е ТОРМОЗОМ (БЕЗ ТОРМОЗ. ОХЛАЖД-Е) 9 ТОРМОЗ. СИСТЕМА

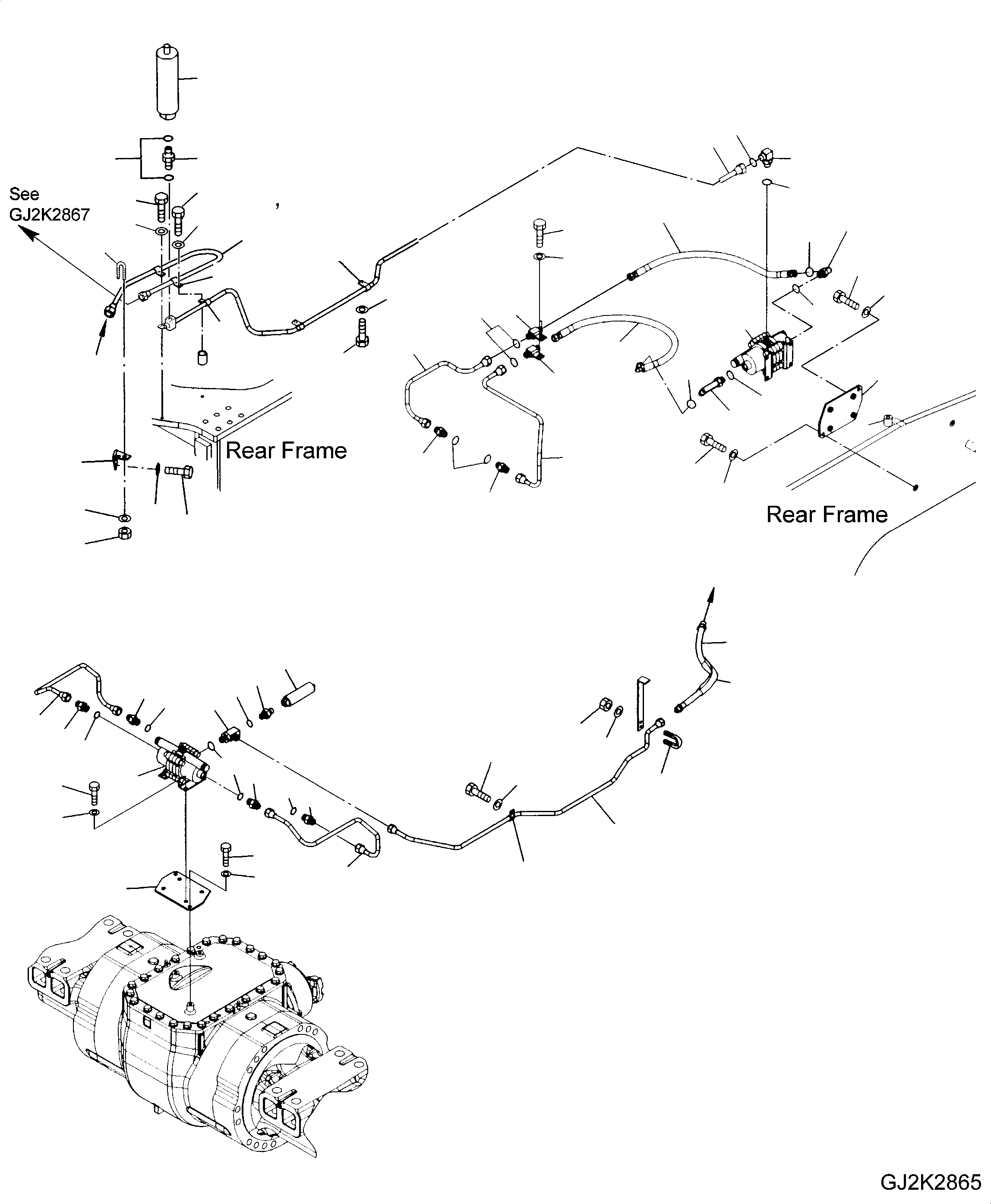

Схема запчастей Komatsu WA470-5 - УПРАВЛ-Е ТОРМОЗОМ (БЕЗ ТОРМОЗ. ОХЛАЖД-Е) 9 ТОРМОЗ. СИСТЕМА
28
23A
25
a
27
a
30
29
31
32
20
26
23
33
35
16
16
39
34
17
14
40
39
14
40
16
41
34
36
37
14
43
42
15
34
12
41
36
38
44
24
45
39
32
40
45
18
16
15
19
22
11
10
2
21
9
3
8
4
19
2
15
18
3
3
2
16
5
6
3
17
2
7
13
6
1
14
12
7

№

Артикул

Название

Примечание

Количество

1

421-43-37151

PIPE

SN: H50051-UP

1шт.

2

421-09-12510

STUD

SN: H50051-UP

4шт.

3

07002-12034

O-RING

SN: H50051-UP

5шт.

4

421-43-37161

PIPE

SN: H50051-UP

1шт.

5

421-35-35201

BRAKE VALVE

SN: H50051-UP

1шт.

6

01010-81025

SCREW

SN: H50051-UP

6шт.

7

01643-31032

PLAIN WASHER

SN: H50051-UP

6шт.

8

421-43-38340

ELBOW

SN: H50051-UP

1шт.

9

07002-11423

O-RING

SN: H50051-UP

2шт.

10

423-43-27490

STUD

SN: H50051-UP

1шт.

11

419-43-27103

PRESSURE TANK

SN: H50051-UP

1шт.

12

421-43-37171

PLATE

SN: H50051-UP

2шт.

13

421-43-37141

PIPE

SN: H50051-UP

1шт.

14

04434-51510

CLIP

SN: H50051-UP

3шт.

15

01010-81020

SCREW

SN: H50051-UP

1шт.

16

01643-31032

PLAIN WASHER

SN: H50051-UP

5шт.

17

07283-21529

U-BOLT

SN: H50051-UP

1шт.

18

01643-30823

PLAIN WASHER

SN: H50051-UP

2шт.

19

01596-00807

NUT

SN: H50051-UP

2шт.

20

01010-81045

SCREW

SN: H50051-UP

1шт.

21

205-62-53780

PROTECTOR

SN: H50051-UP

1шт.

22

421-35-14110

HOSE ASSEMBLY

SN: H50051-UP

1шт.

23

421-43-38162

PIPE

SN: H50051-H50810

1шт.

23A

421-43-38163

PIPE

SN: H50811-UP

1шт.

24

421-43-27840

BRACKET

SN: H50051-UP

1шт.

25

02896-11012

O-RING

SN: H50051-UP

1шт.

26

01010-81025

SCREW

SN: H50051-UP

1шт.

27

421-43-37252

PIPE

SN: H50051-UP

1шт.

28

419-43-27103

PRESSURE TANK

SN: H50051-UP

1шт.

29

07002-11423

O-RING

SN: H50051-UP

2шт.

30

423-43-27490

STUD

SN: H50051-UP

1шт.

31

421-09-12760

ELBOW NIPPLE

SN: H50051-UP

1шт.

32

07002-12034

O-RING

SN: H50051-UP

3шт.

33

02753-20308

HOSE ASSEMBLY

SN: H50051-UP

1шт.

34

02896-11009

O-RING

SN: H50051-UP

4шт.

35

02782-10315

ELBOW

SN: H50051-UP

1шт.

36

07002-12034

O-RING

SN: H50051-UP

2шт.

37

421-35-35201

BRAKE VALVE

SN: H50051-UP

1шт.

38

02782-10317

ELBOW

SN: H50051-UP

1шт.

39

01010-81025

SCREW

SN: H50051-UP

8шт.

40

01643-31032

PLAIN WASHER

SN: H50051-UP

8шт.

41

421-43-37760

UNION

SN: H50051-UP

2шт.

42

02754-20308

HOSE ASSEMBLY

SN: H50051-UP

1шт.

43

421-43-38191

PIPE

SN: H50051-UP

1шт.

44

421-43-38181

PIPE

SN: H50051-UP

1шт.

45

421-09-12510

STUD

SN: H50051-UP

2шт.

Выбрано товаров: 46
