Запчасти Komatsu WA470-5 ТРАНСМИССИЯ (ГИДРОЛИНИЯ ТРАНСМИССИИ) ТРАНСМИССИЯ

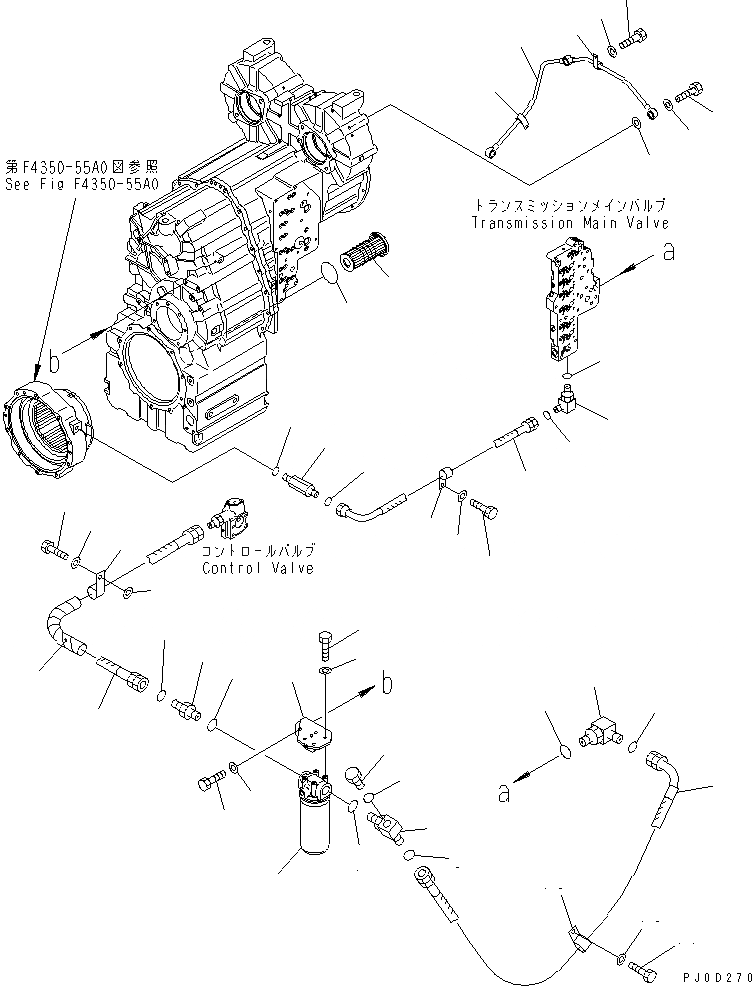

Схема запчастей Komatsu WA470-5 - ТРАНСМИССИЯ (ГИДРОЛИНИЯ ТРАНСМИССИИ) ТРАНСМИССИЯ
1
2
3
4
5
6
7
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22A
23
24
25
25A
26
27
28
28
29
29
30
31
32
33
34
35
36
37
38
39
40
41

Артикул

Название

Примечание

Количество

|$$1

SERIAL NO. IN ( ) INDICATES TRANSMISSION SERIAL NO.

-1шт.

|1

714-07-20001

TORQFLOW ASS'Y

SN: (110483)-UP

1шт.

|1

0

TORQFLOW ASS'Y

SN: 70001-(110482)

1шт.

|1

714-07-20011

TORQFLOW ASS'Y,(WITH LOCK-UP)

SN: (110483)-UP

1шт.

|1

0

TORQFLOW ASS'Y,(WITH LOCK-UP)

SN: 70001-(110482)

1шт.

|$$6

THESE ASSEMBLIES CONSISTS OF ALL PARTS SHOWN IN FIGS.F4350-51A0 TO F4350-63A0.

-1шт.

1

56D-15-19310

STRAINER

SN: 70001-UP

1шт.

2

07000-15085

O-RING (K1)

SN: 70001-UP

1шт.

3

714-07-28100

ELBOW

SN: 70001-UP

1шт.

4

07040-11007

PLUG

SN: 70001-UP

1шт.

5

07002-11023

O-RING (K1)

SN: 70001-UP

1шт.

6

21W-973-4560

NIPPLE

SN: 70001-UP

1шт.

7

07002-13334

O-RING (K1)

SN: 70001-UP

2шт.

8

02896-11018

O-RING (K1)

SN: 70001-UP

2шт.

9

714-07-28701

FILTER ASS'Y

SN: 70001-UP

1шт.

|9

714-07-28711

CARTRIDGE

SN: 70001-UP

1шт.

10

01010-81030

BOLT

SN: 70001-UP

4шт.

11

01643-31032

WASHER

SN: 70001-UP

4шт.

12

714-07-28751

SUPPORT

SN: 70001-UP

1шт.

13

01010-81230

BOLT

SN: 70001-UP

3шт.

14

01643-31232

WASHER

SN: 70001-UP

3шт.

15

714-07-28810

HOSE

SN: (110363)-UP

1шт.

|15

02763-00610

HOSE

SN: 70001-(110362)

1шт.

16

04434-52511

CLIP

SN: 70001-UP

1шт.

17

01010-81020

BOLT

SN: 70001-UP

1шт.

18

01643-31032

WASHER

SN: 70001-UP

1шт.

19

02782-10628

ELBOW

SN: 70001-UP

1шт.

20

02896-11018

O-RING (K1)

SN: 70001-UP

1шт.

21

07002-12434

O-RING (K1)

SN: 70001-UP

1шт.

|22

714-07-28771

HOSE

SN: (110363)-UP

1шт.

|22

714-07-28770

HOSE

SN: (10320)-(110362)

1шт.

22

714-07-28790

HOSE

SN: (110363)-UP

1шт.

|22

02762-006A8

HOSE

SN: 70001-(110362)

1шт.

22A

714-07-28780

TUBE

SN: (10320)-UP

1шт.

23

04434-52511

CLIP

SN: 70001-UP

1шт.

24

01010-81025

BOLT

SN: (10320)-UP

1шт.

|24

01010-81020

BOLT

SN: 70001-(10319)

1шт.

25

01643-31032

WASHER

SN: 70001-UP

1шт.

25A

01643-31032

WASHER

SN: (10320)-UP

2шт.

26

714-07-28891

TUBE,LUBRICATION

SN: 70001-UP

1шт.

27

07206-30710

BOLT,JOINT

SN: 70001-UP

3шт.

28

07005-01012

GASKET

SN: 70001-UP

6шт.

29

04434-50610

CLIP

SN: 70001-UP

2шт.

30

01010-81020

BOLT

SN: 70001-UP

2шт.

31

01643-31032

WASHER

SN: 70001-UP

2шт.

32

21W-62-42490

ELBOW

SN: 70001-UP

1шт.

33

07002-11423

O-RING (K1)

SN: 70001-UP

1шт.

34

02896-11009

O-RING (K1)

SN: 70001-UP

1шт.

35

20U-62-41710

NIPPLE

SN: 70001-UP

1шт.

36

07002-11423

O-RING (K1)

SN: 70001-UP

1шт.

37

02896-11009

O-RING (K1)

SN: 70001-UP

1шт.

38

02766-003A5

HOSE

SN: 70001-UP

1шт.

39

04434-51610

CLIP

SN: 70001-UP

1шт.

40

01010-81020

BOLT

SN: 70001-UP

1шт.

41

01643-31032

WASHER

SN: 70001-UP

1шт.

Выбрано товаров: 55
