Запчасти Komatsu WA470-5 УПРАВЛЯЮЩ. КЛАПАН (3-Х СЕКЦИОНН.) (/7) ОСНОВН. КОМПОНЕНТЫ И РЕМКОМПЛЕКТЫ

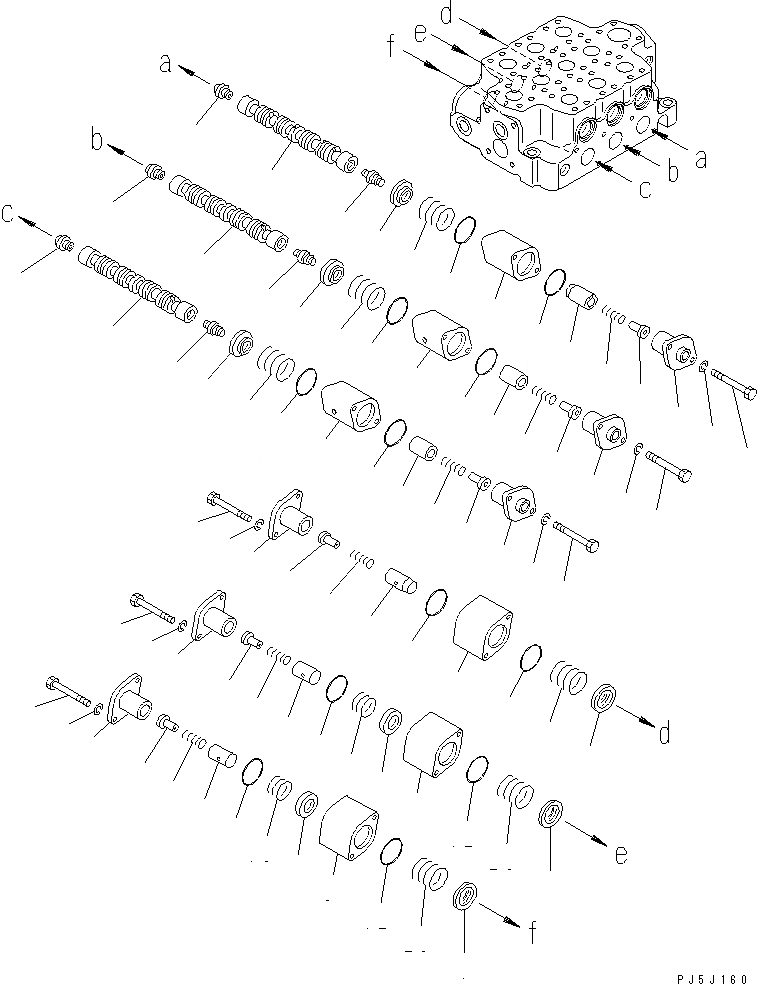

Схема запчастей Komatsu WA470-5 - УПРАВЛЯЮЩ. КЛАПАН (3-Х СЕКЦИОНН.) (/7) ОСНОВН. КОМПОНЕНТЫ И РЕМКОМПЛЕКТЫ
1
1
2
3
3
3
3
3
3
4
4
4
4
5
5
6
7
7
8
8
9
9
9
10
10
11
12
12
12
12
12
12
12
12
12
12
12
12
13
13
13
13
14
14
15
15
15
15
16
16
16
16
16
16
17
17
17
17
17
17
18
18
19
19
20
20
21
22
22
23
23
24
24
24
24
24
24
25
25

Артикул

Название

Примечание

Количество

|1

709-13-12501

CONTROL VALVE

SN: 70001-UP

1шт.

|$$2

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.Y1663-01A0 T0 Y1663-07A0.

-1шт.

|1

0

BODY GROUP ASS'Y

SN: 70001-UP

1шт.

1

0

SPOOL

SN: 70001-UP

2шт.

2

0

SPOOL

SN: 70001-UP

1шт.

3

0

PLUG

SN: 70001-UP

6шт.

4

0

RETAINER

SN: 70001-UP

4шт.

5

0

RETAINER

SN: 70001-UP

2шт.

6

0

SPRING

SN: 70001-UP

1шт.

7

0

SPRING

SN: 70001-UP

2шт.

8

0

RETAINER

SN: 70001-UP

2шт.

9

0

CASE

SN: 70001-UP

3шт.

10

0

CASE

SN: 70001-UP

2шт.

11

0

CASE

SN: 70001-UP

1шт.

12

07000-12065

O-RING

SN: 70001-UP

12шт.

13

0

PISTON

SN: 70001-UP

4шт.

14

0

PISTON

SN: 70001-UP

2шт.

15

0

SLEEVE

SN: 70001-UP

4шт.

16

01011-81020

BOLT

SN: 70001-UP

12шт.

17

01602-21030

WASHER

SN: 70001-UP

12шт.

18

0

SPRING

SN: 70001-UP

2шт.

19

0

SPRING

SN: 70001-UP

2шт.

20

0

SPRING

SN: 70001-UP

2шт.

21

0

SPRING

SN: 70001-UP

1шт.

22

0

SPRING

SN: 70001-UP

2шт.

23

0

SPRING

SN: 70001-UP

2шт.

24

0

SPACER

SN: 70001-UP

6шт.

25

0

SLEEVE

SN: 70001-UP

2шт.

Выбрано товаров: 28
