Запчасти Komatsu WA470-5 ГИДР. НАСОС. (ВНУТР. ЧАСТИ) (/) ОСНОВН. КОМПОНЕНТЫ И РЕМКОМПЛЕКТЫ

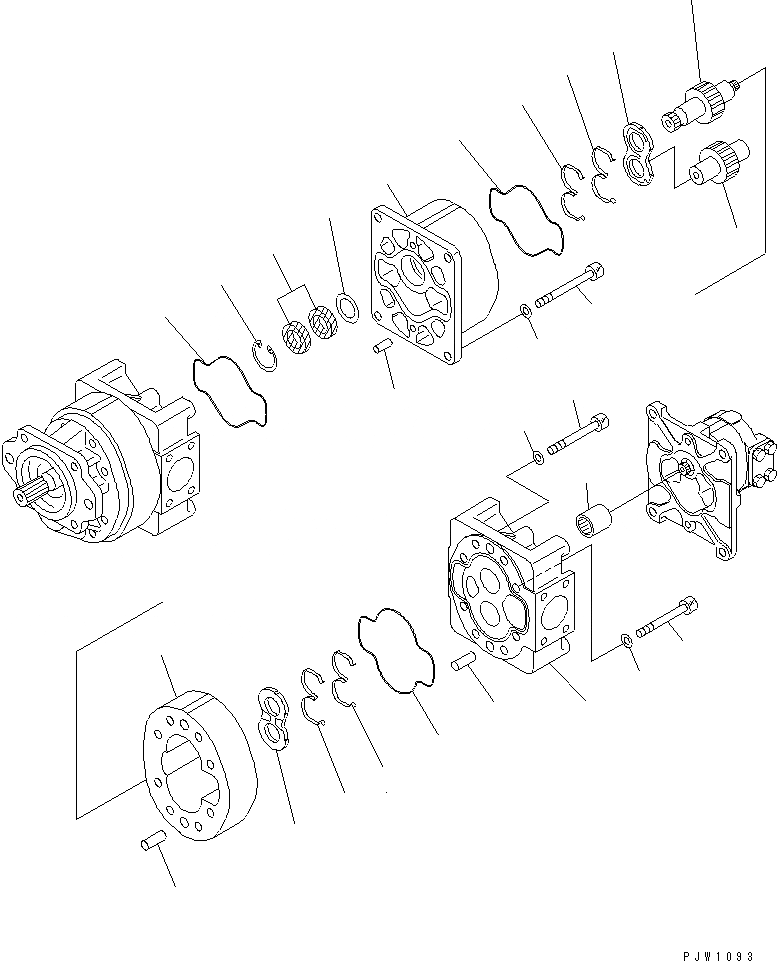

Схема запчастей Komatsu WA470-5 - ГИДР. НАСОС. (ВНУТР. ЧАСТИ) (/) ОСНОВН. КОМПОНЕНТЫ И РЕМКОМПЛЕКТЫ
1
2
3
4
5
6
6A
7
7
8
8
9
9
10
10
10A
11
12
13
14
15
16
17
18
19
20
21

Артикул

Название

Примечание

Количество

|1

705-55-43000

PUMP ASS'Y,(SAL125+140+22)

SN: 70001-UP

1шт.

|$$2

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.Y1610-01A0 TO Y1610-03A0.

-1шт.

|1

705-35-43640

PUMP ASS'Y,(SAL140)

SN: 70001-UP

1шт.

1

0

BRACKET ASS'Y

SN: 70001-UP

1шт.

|1

0

BUSHING,PLANE

SN: 70001-UP

2шт.

2

0

CASE,GEAR

SN: 70001-UP

1шт.

3

0

CARRIER

SN: 70001-UP

1шт.

|3

0

BUSHING,PLANE

SN: 70001-UP

2шт.

4

0

GEAR,DRIVE

SN: 70001-UP

1шт.

5

0

GEAR,DRIVEN

SN: 70001-UP

1шт.

6

0

PLATE,SIDE

SN: 70001-UP

1шт.

6A

0

PLATE,SIDE

SN: 70001-UP

1шт.

7

0

RING,BACK-UP

SN: 70001-UP

2шт.

8

0

SEAL

SN: 70001-UP

2шт.

9

0

O-RING

SN: 70001-UP

2шт.

10

0

PIN,DOWEL

SN: 70001-UP

4шт.

10A

0

PIN,DOWEL

SN: 70001-UP

2шт.

11

0

BOLT

SN: 70001-UP

4шт.

12

0

WASHER

SN: 70001-UP

4шт.

13

0

BOLT

SN: 70001-UP

4шт.

14

0

WASHER

SN: 70001-UP

4шт.

15

0

PLATE

SN: 70001-UP

1шт.

16

0

SEAL,OIL

SN: 70001-UP

2шт.

17

0

RING,SNAP

SN: 70001-UP

1шт.

18

705-17-04481

O-RING

SN: 70001-UP

1шт.

19

01252-61445

BOLT

SN: 70001-UP

4шт.

20

705-17-04980

WASHER

SN: 70001-UP

4шт.

21

705-19-01330

COUPLING

SN: 70001-UP

1шт.

Выбрано товаров: 28
