Запчасти Komatsu WA470-5 ПЕРЕДН. Э/ПРОВОДКА ЭЛЕКТРИКА

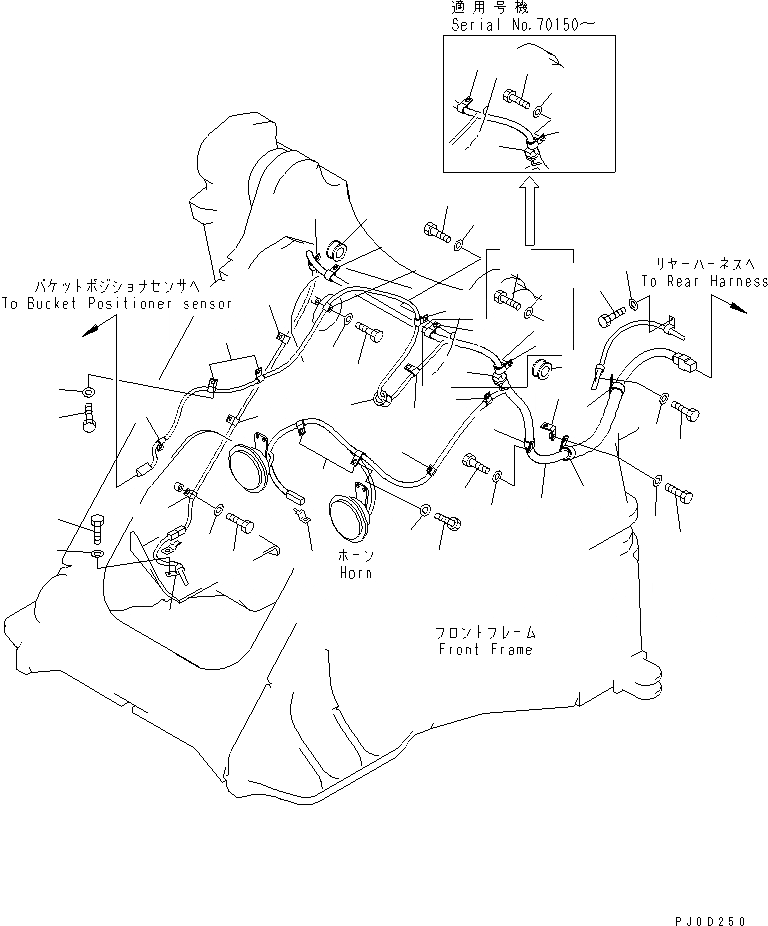

Схема запчастей Komatsu WA470-5 - ПЕРЕДН. Э/ПРОВОДКА ЭЛЕКТРИКА
1
2
2
3
3
4
4
5
6
6
7
8
9
10
10
11
12
12
12
12
12A
12A
13
13
14
14
15
15
15
16
17
18
18
18
18
18
19
19
19
20
20
20
21
21
21
22
23
24
25
26
27
28
29

№

Артикул

Название

Примечание

Количество

1

42A-16-11210

PLATE

SN: 70001-UP

1шт.

2

04434-53411

CLIP

SN: 70001-UP

2шт.

3

01010-81020

BOLT

SN: 70001-UP

2шт.

4

01643-31032

WASHER

SN: 70001-UP

2шт.

5

421-06-31245

WIRING HARNESS

SN: 70150-UP

1шт.

|5

0

WIRING HARNESS

SN: 70001-70149

1шт.

6

21J-06-13661

DIODE

SN: 70001-UP

1шт.

7

04434-52310

CLIP

SN: 70001-UP

1шт.

8

01010-81020

BOLT

SN: 70001-UP

1шт.

9

01643-31032

WASHER

SN: 70001-UP

1шт.

10

416-06-11310

GROMMET

SN: 70001-UP

2шт.

11

426-09-11210

GROMMET

SN: 70001-UP

2шт.

12

04434-51710

CLIP

SN: 70150-UP

2шт.

|12

04434-51710

CLIP

SN: 70001-70149

4шт.

12A

04434-52310

CLIP

SN: 70150-UP

2шт.

13

01010-81020

BOLT

SN: 70001-UP

4шт.

14

01643-31032

WASHER

SN: 70001-UP

4шт.

15

04434-51010

CLIP

SN: 70001-UP

3шт.

16

01010-81020

BOLT

SN: 70001-UP

3шт.

17

01643-31032

WASHER

SN: 70001-UP

3шт.

18

04434-51010

CLIP

SN: 70001-UP

6шт.

19

01010-81020

BOLT

SN: 70001-UP

6шт.

20

01643-31032

WASHER

SN: 70001-UP

6шт.

21

04434-51410

CLIP

SN: 70001-UP

4шт.

22

01010-81020

BOLT

SN: 70001-UP

4шт.

23

01643-31032

WASHER

SN: 70001-UP

4шт.

24

08193-20010

CLIP

SN: 70001-UP

1шт.

25

04434-50610

CLIP

SN: 70001-UP

1шт.

26

01010-81020

BOLT

SN: 70001-UP

1шт.

27

01643-31032

WASHER

SN: 70001-UP

1шт.

28

01010-81016

BOLT

SN: 70001-UP

1шт.

29

01643-31032

WASHER

SN: 70001-UP

1шт.

Выбрано товаров: 32
