Komatsu
/
Погрузчики фронтальные
/
WA470-5 S/N 70001-UP
/
КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
/

ОСНОВН. КОНСТРУКЦИЯ(ТОРМОЗ. ПОЛ)

Запчасти Komatsu WA470-5 ОСНОВН. КОНСТРУКЦИЯ(ТОРМОЗ. ПОЛ) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ

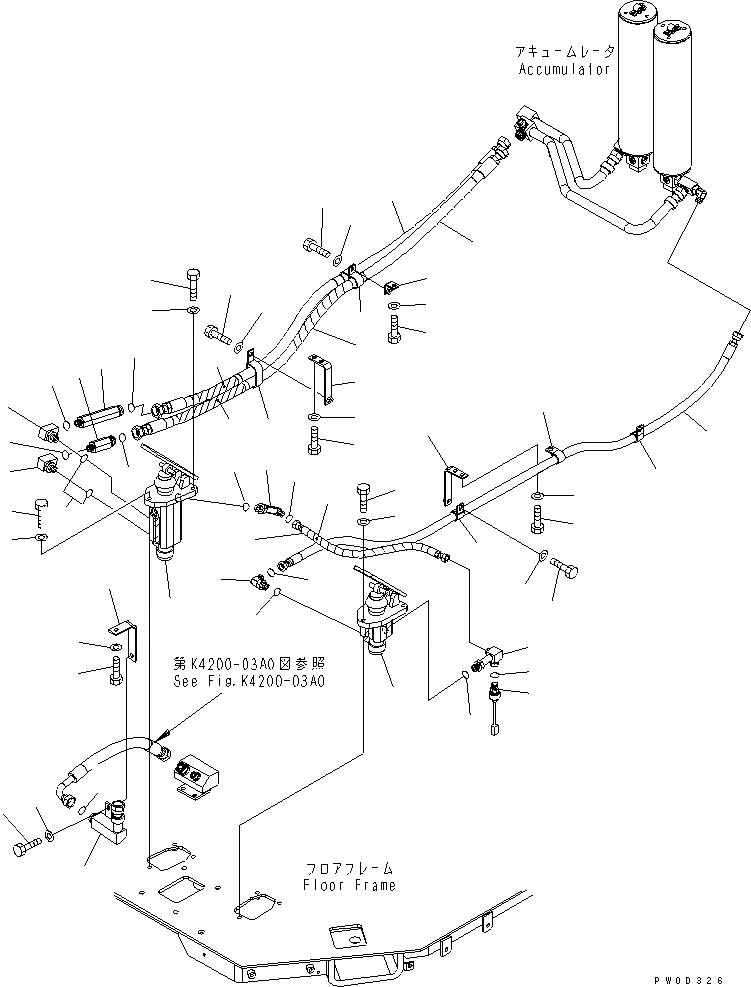

Схема запчастей Komatsu WA470-5 - ОСНОВН. КОНСТРУКЦИЯ(ТОРМОЗ. ПОЛ) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
1
2
2A
2A
3
4
5
6
7
8
8
8
9
9
10
10
11
11
12
13
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
33
34
34
34
35
35
35
35
35
35
35
35
35
35
35
36
37
37
38
39

№

Артикул

Название

Примечание

Количество

1

421-43-37880

HOSE

SN: 70001-UP

1шт.

2

02753-00617

HOSE

SN: 70001-UP

1шт.

2A

08210-02902

SPIRAL TUBE

SN: 70126-UP

2шт.

3

421-09-31610

NIPPLE

SN: 70001-UP

1шт.

4

07002-12034

O-RING

SN: 70001-UP

1шт.

5

421-09-31620

NIPPLE

SN: 70001-UP

1шт.

6

07002-12034

O-RING

SN: 70001-UP

1шт.

7

195-911-4350

CLIP

SN: 70001-UP

1шт.

8

01010-81020

BOLT

SN: 70001-UP

3шт.

9

421-43-22690

BRACKET

SN: 70001-UP

2шт.

10

01010-81020

BOLT

SN: 70001-UP

4шт.

11

415-15-14331

ELBOW

SN: 70001-UP

2шт.

12

07002-12034

O-RING

SN: 70001-UP

2шт.

13

04434-51912

CLIP

SN: 70001-UP

3шт.

14

01010-81020

BOLT

SN: 70001-UP

3шт.

15

02782-10422

ELBOW

SN: 70001-UP

1шт.

16

07002-12034

O-RING

SN: 70001-UP

1шт.

17

421-09-31730

ELBOW

SN: 70001-UP

1шт.

18

07002-12034

O-RING

SN: 70001-UP

1шт.

19

421-43-38380

HOSE

SN: 70001-UP

1шт.

20

361-18-21430

PROTECTOR

SN: 70001-UP

1шт.

21

02782-10317

ELBOW

SN: 70001-UP

1шт.

22

07002-12034

O-RING

SN: 70001-UP

1шт.

23

421-43-37870

TUBE

SN: 70001-UP

1шт.

24

421-43-37102

VALVE,SINGLE

SN: 70001-UP

1шт.

25

01010-81040

BOLT

SN: 70001-UP

3шт.

26

421-43-37202

VALVE,TANDEM

SN: 70001-UP

1шт.

27

01010-81040

BOLT

SN: 70001-UP

2шт.

28

01010-81035

BOLT

SN: 70001-UP

1шт.

29

421-06-35121

SENSOR,BRAKE

SN: 70001-UP

1шт.

|29

07000-12014

O-RING

SN: 70001-UP

1шт.

30

421-43-38710

PLATE

SN: 70001-UP

1шт.

31

02753-00419

HOSE

SN: 70001-UP

1шт.

32

04434-53211

CLIP

SN: 70001-UP

2шт.

33

01010-81020

BOLT

SN: 70001-UP

2шт.

34

02896-11018

O-RING

SN: 70001-UP

3шт.

35

01643-31032

WASHER

SN: 70001-UP

19шт.

36

42A-16-11210

PLATE

SN: 70001-UP

1шт.

37

02896-11009

O-RING

SN: 70001-UP

2шт.

38

02896-11012

O-RING

SN: 70001-UP

1шт.

39

08210-02903

SPIRAL TUBE

SN: 70001-UP

1шт.

Выбрано товаров: 41
