Запчасти Komatsu WA470-5 КАБИНА ROPS (ОСНОВН. МОНИТОР И ТАБЛИЧКИ) (ДЛЯ ПОГРУЗ. METER) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ

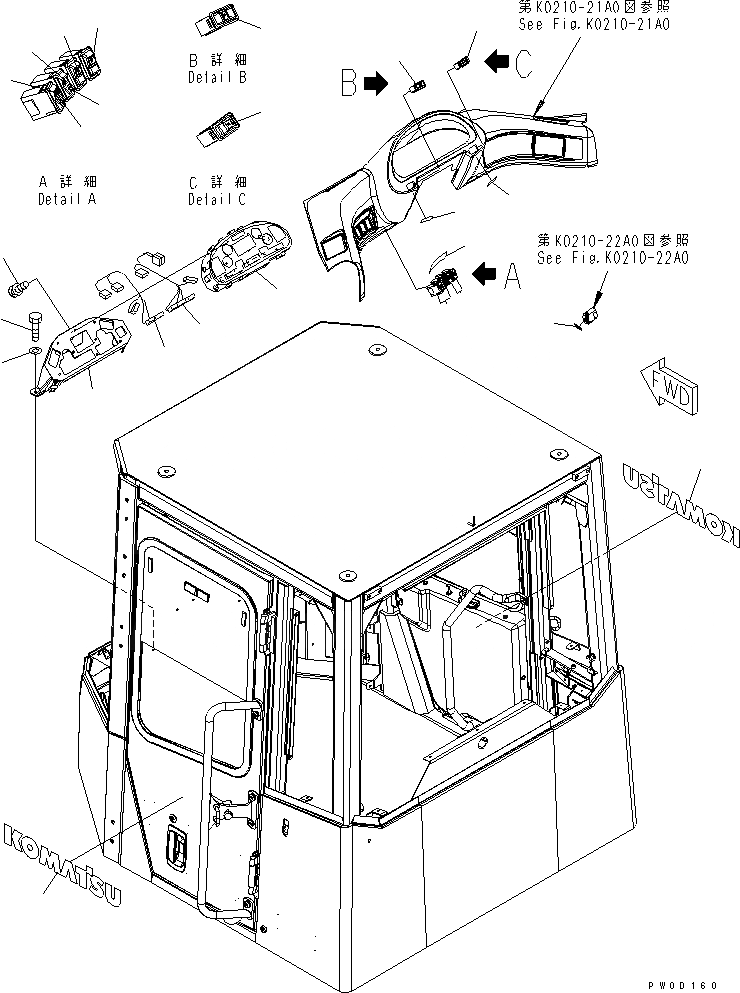

Схема запчастей Komatsu WA470-5 - КАБИНА ROPS (ОСНОВН. МОНИТОР И ТАБЛИЧКИ) (ДЛЯ ПОГРУЗ. METER) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
1
2
3
4
5
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22

Артикул

Название

Примечание

Количество

|1

421-926-3021

ROPS CAB ASS'Y,(A+B+C+E)

SN: 70001-UP

1шт.

|1

424-926-3500

ROPS CAB ASS'Y,(B+C+E+K)

SN: 70001-UP

1шт.

|$$3

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.K0210-01A0 TO K0210-25A0.

-1шт.

|1

423-926-3080

ROPS CAB ASS'Y,(A+B+C+D+E)

SN: 70001-UP

1шт.

|1

423-926-3050

ROPS CAB ASS'Y,(A+B+C+D+E+F)

SN: 70001-UP

1шт.

|1

424-926-3100

ROPS CAB ASS'Y,(B+C+D+E+K)

SN: 70001-UP

1шт.

|$$7

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.K0210-01A0 TO K0210-25A4.

-1шт.

|$$8

THESE ASSEMBLY CONSIST OF SOME FIGS. BE CAREFUL WHEN ORDERING THE PARTS.

-1шт.

|$$9

A = AIR CONDITIONER

-1шт.

|$$10

B = AM¤FM RADIO

-1шт.

|$$11

C = E.C.S.S

-1шт.

|$$12

D = KOMTRAX

-1шт.

|$$13

E = LOAD METER

-1шт.

|$$14

F = YELLOW LAMP

-1шт.

|$$15

K = AUTO AIR CONDIT.

-1шт.

1

7823-30-2107

MONITOR,MAIN

SN: 70173-UP

1шт.

|1

0

MONITOR,MAIN

SN: 70091-70172

1шт.

|1

0

MONITOR,MAIN

SN: 70074-70090

1шт.

|1

0

MONITOR,MAIN

SN: 70064-70073

1шт.

|1

0

MONITOR,MAIN

SN: 70043-70063

1шт.

|1

0

MONITOR,MAIN

SN: 70001-70042

1шт.

2

01023-20616

SCREW

SN: 70001-UP

8шт.

3

424-06-31153

WIRING HARNESS

SN: 70064-UP

1шт.

|3

424-06-31152

WIRING HARNESS

SN: 70001-70063

1шт.

4

424-06-31161

WIRING HARNESS

SN: 70001-UP

1шт.

5

421-06-36141

SWITCH

SN: 70001-UP

4шт.

|5

08192-26810

CONNECTOR

SN: 70001-UP

4шт.

|5

421-06-36190

LAMP

SN: 70001-UP

1шт.

6

421-06-36171

SWITCH

SN: 70001-UP

2шт.

|6

08192-26810

CONNECTOR

SN: 70001-UP

2шт.

|6

421-06-36190

LAMP

SN: 70001-UP

1шт.

7

424-926-3181

SUPPORT

SN: 70001-UP

1шт.

8

01010-80616

BOLT

SN: 70001-UP

4шт.

9

01643-30623

WASHER

SN: 70001-UP

4шт.

|10

421-93-31214

PLATE¤ MARK

SN: 70001-UP

1шт.

10

0

PLATE¤ MARK,WORK LAMP¤ FRONT

SN: 70001-UP

1шт.

11

0

PLATE¤ MARK,WORK LAMP¤ REAR

SN: 70001-UP

1шт.

12

0

PLATE¤ MARK,TRANSMISSION CUT OFF

SN: 70001-UP

1шт.

13

0

PLATE¤ MARK,DEFROSTER

SN: 70001-UP

1шт.

14

0

PLATE¤ MARK,E.C.S.S.

SN: 70001-UP

1шт.

15

0

PLATE¤ MARK,DISPLAY MODE SELECT SW1

SN: 70001-UP

1шт.

16

0

PLATE¤ MARK,DISPLAY MODE SELECT SW2

SN: 70001-UP

1шт.

17

0

PLATE¤ MARK,DISPLAY MODE FORWORD/REVERSE1

SN: 70001-UP

1шт.

18

0

PLATE¤ MARK,DISPLAY MODE FORWORD/REVERSE2

SN: 70001-UP

1шт.

|19

421-93-23210

PLATE¤ NAME

SN: 70001-UP

1шт.

19

0

PLATE¤ NAME

SN: 70001-UP

1шт.

20

0

PLATE¤ NAME

SN: 70001-UP

1шт.

21

0

PLATE¤ NAME

SN: 70001-UP

1шт.

22

09690-P0500

PLATE¤ MARK,KOMATSU

SN: 70001-UP

2шт.

Выбрано товаров: 49
