Запчасти Komatsu WA470-5 КАБИНА ROPS (ВОЗДУХОВОД) (ДЛЯ АВТОМАТИЧ. A/C) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ

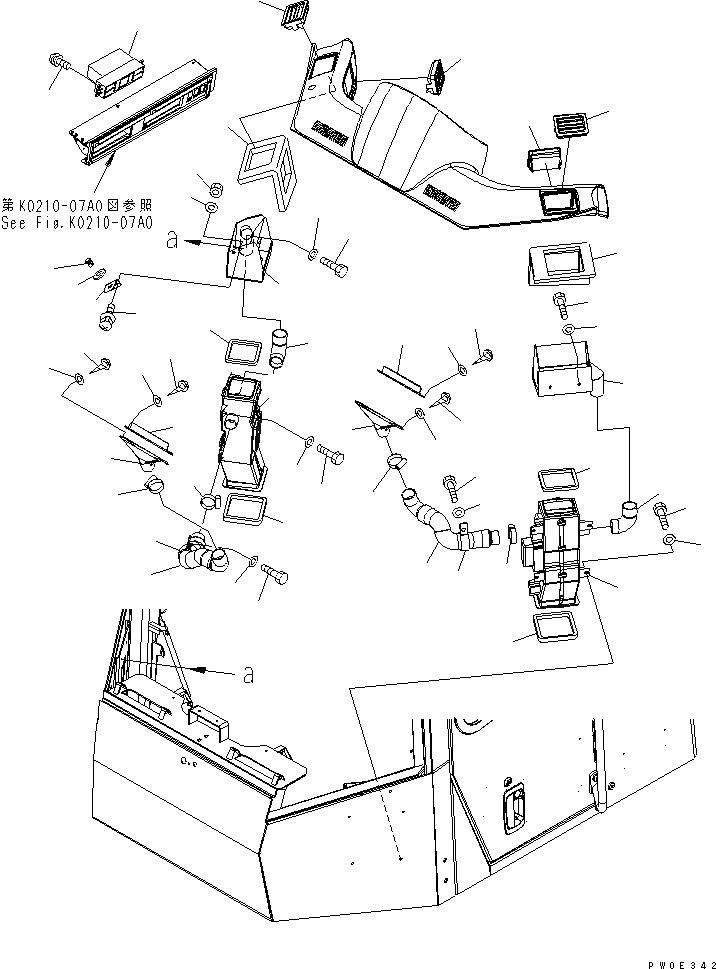

Схема запчастей Komatsu WA470-5 - КАБИНА ROPS (ВОЗДУХОВОД) (ДЛЯ АВТОМАТИЧ. A/C) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
1
2
2
3
4
4
4
4
5
6
7
7
8
8
9
9
9
9
10
10
11
11
12
12
13
13
14
14
15
15
16
17
18
18
19
19
20
20
21
21
22
22
23
23
24
24
25
25
26
26
27
28
29
30
31
32

Артикул

Название

Примечание

Количество

|1

424-926-3400

ROPS CAB ASS'Y,(B+C+K)

SN: 70001-UP

1шт.

|1

424-926-3500

ROPS CAB ASS'Y,(B+C+E+K)

SN: 70001-UP

1шт.

|1

424-926-3600

ROPS CAB ASS'Y,(C+J+K)

SN: 70001-UP

1шт.

|$$4

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.K0210-01A0 TO K0210-25A0.

-1шт.

|1

424-926-3090

ROPS CAB ASS'Y,(B+C+D+K)

SN: 70001-UP

1шт.

|1

424-926-3100

ROPS CAB ASS'Y,(B+C+D+E+K)

SN: 70001-UP

1шт.

|1

424-926-3200

ROPS CAB ASS'Y,(C+D+J+K)

SN: 70001-UP

1шт.

|1

421-925-3090

ROPS CAB ASS'Y,(C+D+F+J+K)

SN: 70001-UP

1шт.

|$$9

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.K0210-01A0 TO K0210-25A4.

-1шт.

|1

424-926-3300

ROPS CAB ASS'Y,(B+C+D+H+K)

SN: 70001-UP

1шт.

|$$11

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.K0210-01A0 TO K0210-25B6.

-1шт.

|1

424-926-3700

ROPS CAB ASS'Y,(B+C+H+K)

SN: 70001-UP

1шт.

|$$13

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.K0210-01A0 TO K0210-25C5.

-1шт.

|$$14

THESE ASSEMBLY CONSIST OF SOME FIGS. BE CAREFUL WHEN ORDERING THE PARTS.

-1шт.

|$$15

B = AM¤FM RADIO

-1шт.

|$$16

C = E.C.S.S

-1шт.

|$$17

D = KOMTRAX

-1шт.

|$$18

E = LOAD METER

-1шт.

|$$19

F = YELLOW LAMP

-1шт.

|$$20

H = A/C SIDE BLOW

-1шт.

|$$21

J = RADIO¤ CASSETTE

-1шт.

|$$22

K = AUTO AIR CONDIT.

-1шт.

1

421-07-31330

CONTROLLER

SN: 70001-UP

1шт.

2

425-07-21152

DUCT ASS'Y,(SEE FIG. K0210-51A0)

SN: 70001-UP

2шт.

3

20Y-979-6160

SENSOR

SN: 70001-UP

1шт.

4

201-979-7820

GRILLE

SN: 70001-UP

4шт.

5

421-07-33612

SHEET,L.H.

SN: 70001-UP

1шт.

6

421-07-33622

SHEET,R.H.

SN: 70001-UP

1шт.

7

421-07-33330

HOSE,AIR

SN: 70001-UP

2шт.

8

418-07-29450

CONNECTOR

SN: 70001-UP

2шт.

9

07289-00045

CLAMP

SN: 70001-UP

4шт.

10

421-07-23990

NOZZLE

SN: 70001-UP

2шт.

11

01370-00412

SCREW

SN: 70001-UP

4шт.

12

01611-04045

WASHER

SN: 70001-UP

4шт.

13

21K-62-21660

CLIP

SN: 70001-UP

2шт.

14

01010-81025

BOLT

SN: 70001-UP

2шт.

15

01643-31032

WASHER

SN: 70001-UP

2шт.

16

421-07-33313

DUCT,L.H.

SN: 70001-UP

1шт.

17

421-07-31740

DUCT,R.H.

SN: 70001-UP

1шт.

18

01010-80616

BOLT

SN: 70001-UP

4шт.

19

01643-30623

WASHER

SN: 70001-UP

4шт.

20

421-07-33130

PLATE

SN: 70001-UP

2шт.

21

01370-00412

SCREW

SN: 70001-UP

4шт.

22

01611-04045

WASHER

SN: 70001-UP

4шт.

23

421-07-23810

SHEET

SN: 70001-UP

2шт.

24

421-07-23820

SHEET

SN: 70001-UP

2шт.

25

01010-80616

BOLT

SN: 70001-UP

8шт.

26

01643-30623

WASHER

SN: 70001-UP

8шт.

27

01023-10514

SCREW

SN: 70001-UP

4шт.

28

421-07-31750

PLATE

SN: 70001-UP

1шт.

29

421-07-31760

SHEET

SN: 70001-UP

1шт.

30

421-09-21460

SCREW

SN: 70001-UP

2шт.

31

01643-30623

WASHER

SN: 70001-UP

2шт.

32

01580-10605

NUT

SN: 70001-UP

2шт.

Выбрано товаров: 54
