Запчасти Komatsu WA470-3 BULKHEAD(-CENT. СПЕЦ-Я.) [РАМА И ЧАСТИ КОРПУСА]

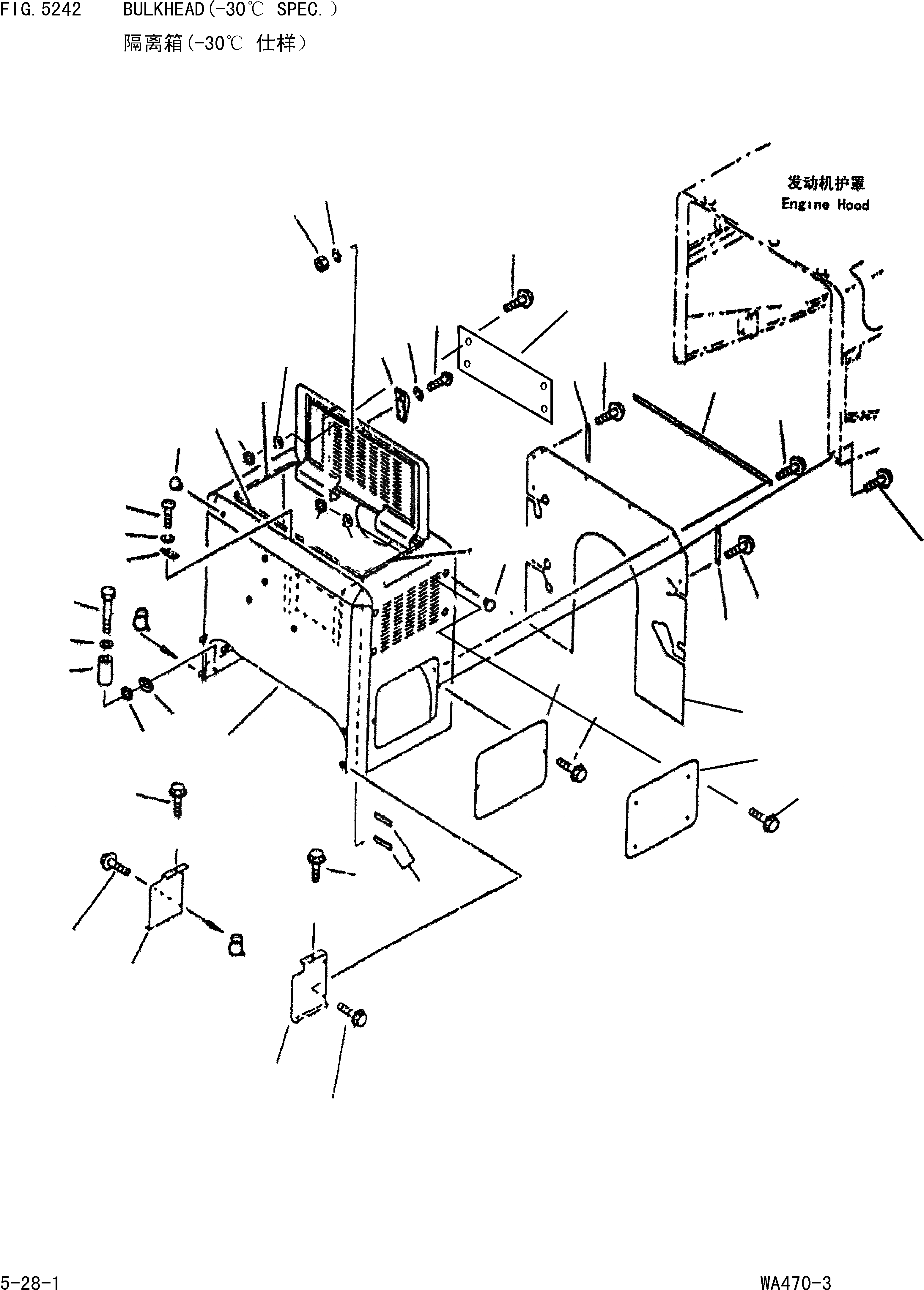

Схема запчастей Komatsu WA470-3 - BULKHEAD(-CENT. СПЕЦ-Я.) [РАМА И ЧАСТИ КОРПУСА]
6
7
4
6
5
29
32
14
15
13
15
15
14
12
28
27
30
3
31
2
17
5
6
4
19
20
18
26
25
1
11
10
3
16
30
31
29
8
24
24
22
23
24
24

Артикул

Название

Примечание

Количество

1

421-54-Z1140

BULKHEAD

Field_1: 25001-

1шт.

2

421-54-21270

CUSHION

Field_1: 25001-

1шт.

3

421-54-21280

CUSHION

Field_1: 25001-

2шт.

4

421-09-Z2320

HOLDER

Field_1: 25001-

1шт.

5

01220-40412

SCREW

Field_1: 25001-

5шт.

6

01601-20410

WASHER,SPRING

Field_1: 25001-

10шт.

7

01580-10403

NUT

Field_1: 25001-

5шт.

8

421-54-21190

CUSHION

Field_1: 25001-

2шт.

10

421-54-21170

COVER

Field_1: 25001-

2шт.

11

01435-01220

BOLT

Field_1: 25001-

4шт.

12

421-54-Z1341

SHEET

Field_1: 25001-

1шт.

13

421-54-21350

PLATE

Field_1: 25001-

1шт.

14

421-54-21360

PLATE

Field_1: 25001-

2шт.

15

01435-01020

BOLT

Field_1: 25001-

8шт.

16

09415-02512

PLUG

Field_1: 25001-

8шт.

17

416-54-21280

PLUG

Field_1: 25001-

4шт.

18

41E-70-15771

SPACER

Field_1: 25001-

4шт.

19

01010-51480

BOLT

Field_1: 25001-

4шт.

20

01643-31445

WASHER

Field_1: 25001-

4шт.

22

421-54-21370

COVER,L.H

Field_1: 25001-

1шт.

23

421-54-21380

COVER,R.H

Field_1: 25001-

1шт.

24

01435-01016

BOLT

Field_1: 25001-

4шт.

25

424-51-Z0010

SHIM

Field_1: 25001-

8шт.

26

424-51-Z0020

SHIM

Field_1: 25001-

6шт.

27

01435-01030

BOLT

Field_1: 25001-

2шт.

28

424-W93-Z7C0

PLATE

Field_1: 25001-

2шт.

29

01435-01016

BOLT

Field_1: 25001-

12шт.

30

01643-31032

WASHER

Field_1: 25001-

12шт.

31

01580-01008

NUT

Field_1: 25001-

12шт.

32

424-W93-Z7B0

PLATE

Field_1: 25001-

1шт.

Выбрано товаров: 30
