Запчасти Komatsu WA470-3 active ГИДРОЦИЛИНДР ПОДЪЕМА И ТРУБЫS ГИДРАВЛИКА

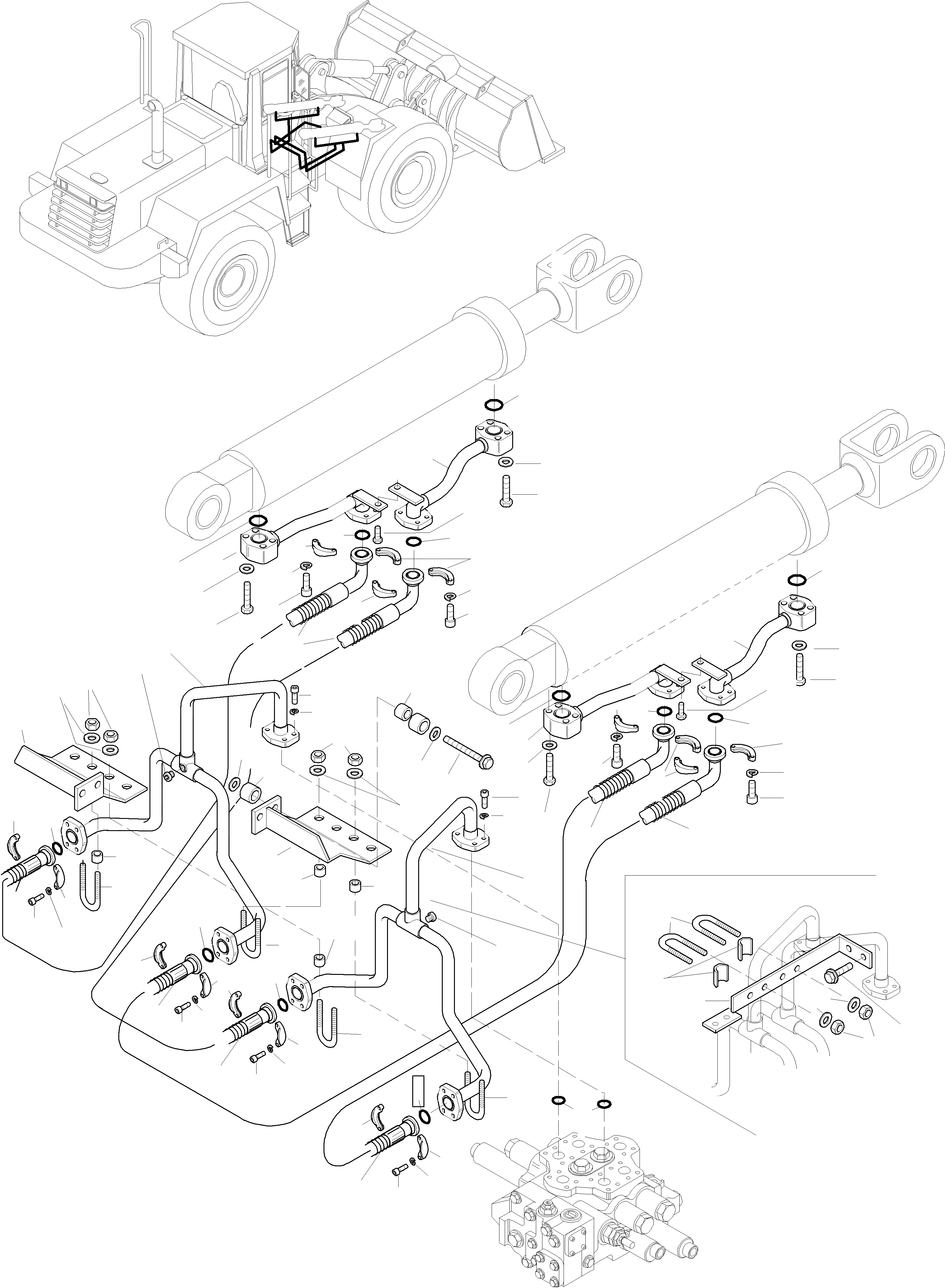

Схема запчастей Komatsu WA470-3 active - ГИДРОЦИЛИНДР ПОДЪЕМА И ТРУБЫS ГИДРАВЛИКА
32
16
11
26
28
29
22
11
9
8
10
7
7
8
9
8
24
1
2
3
4
5
4
5
6
6
7
7
8
10
9
7
7
8
10
10
9
9
6
6
8
6
10
8
6
8
10
9
8
7
8
6
10
9
7
10
9
8
8
8
12
13
15
14
18
19
20
21
23
25
27
28
30
30
30
30
31
31
31
31
33
32
34
33
13
14
15
14
15
12
13
13
15
14
16
17
34

Артикул

Название

Примечание

Количество

1

421-62-H3E20

PIPE

DeutschDesc: ROHRLEITUNG

1шт.

2

421-62-H3E30

PIPE

DeutschDesc: ROHRLEITUNG

1шт.

3

07000-13045

O-RING

DeutschDesc: O-RING

2шт.

4

01252-71245

SCREW

DeutschDesc: SCHRAUBE

8шт.

5

NOT USED

DeutschDesc: NICHT VERWENDET

-1шт.

6

421-62-H3660

HOSE ASSEMBLY

DeutschDesc: SCHLAUCH VOLLST.

4шт.

7

07000-13038

O-RING

DeutschDesc: O-RING

8шт.

8

07371-31255

HALF FLANGE

DeutschDesc: HALBFLANSCH

16шт.

9

01252-71030

SCREW

DeutschDesc: SCHRAUBE

32шт.

10

01643-51032

PLAIN WASHER

DeutschDesc: UNTERLEGSCHEIBE

32шт.

11

421-62-H3510

PIPE

DeutschDesc: ROHRLEITUNG

2шт.

12

421-62-H3500

PIPE

DeutschDesc: ROHRLEITUNG

2шт.

13

421-00-H0130

O-RING

DeutschDesc: O-RING

4шт.

14

01252-41065

SCREW

DeutschDesc: SCHRAUBE

16шт.

15

NOT USED

DeutschDesc: NICHT VERWENDET

-1шт.

16

01435-01225

SCREW

DeutschDesc: SCHRAUBE

2шт.

17

421-62-H3K10

BRACKET

DeutschDesc: HALTER

1шт.

18

01435-01030

SCREW

DeutschDesc: SCHRAUBE

2шт.

19

07283-34354

U-BOLT

DeutschDesc: U-BOLZEN

2шт.

20

07283-54353

UNDERLAY

DeutschDesc: UNTERLAGE

2шт.

21

01597-01009

NUT

DeutschDesc: MUTTER

4шт.

22

01643-31032

PLAIN WASHER

DeutschDesc: UNTERLEGSCHEIBE

4шт.

23

421-62-23191

BRACKET

DeutschDesc: HALTER

1шт.

24

421-62-23930

BRACKET

DeutschDesc: HALTER

1шт.

25

415-64-13130

BUFFER

DeutschDesc: PUFFER

4шт.

26

419-43-17930

BUFFER

DeutschDesc: PUFFER

4шт.

27

421-62-18560

SPACER

DeutschDesc: ABSTANDSTUECK

4шт.

28

415-64-13120

PLAIN WASHER

DeutschDesc: UNTERLEGSCHEIBE

8шт.

29

01435-01045

SCREW

DeutschDesc: SCHRAUBE

4шт.

30

07283-33450

U-BOLT

DeutschDesc: U-BOLZEN

4шт.

31

07283-53444

UNDERLAY

DeutschDesc: UNTERLAGE

4шт.

32

01597-01009

NUT

DeutschDesc: MUTTER

8шт.

33

01643-31032

PLAIN WASHER

DeutschDesc: UNTERLEGSCHEIBE

8шт.

34

421-00-H1790

PLUG

DeutschDesc: VERSCHLUSSSTOPFEN

1шт.

Выбрано товаров: 34
