WA470-3 Active S/N WA470H20942-UP
/
ОБОРУД-Е
/

A.L.S. ОБОРУД-Е

Запчасти Komatsu WA470-3 Active A.L.S. ОБОРУД-Е ОБОРУД-Е

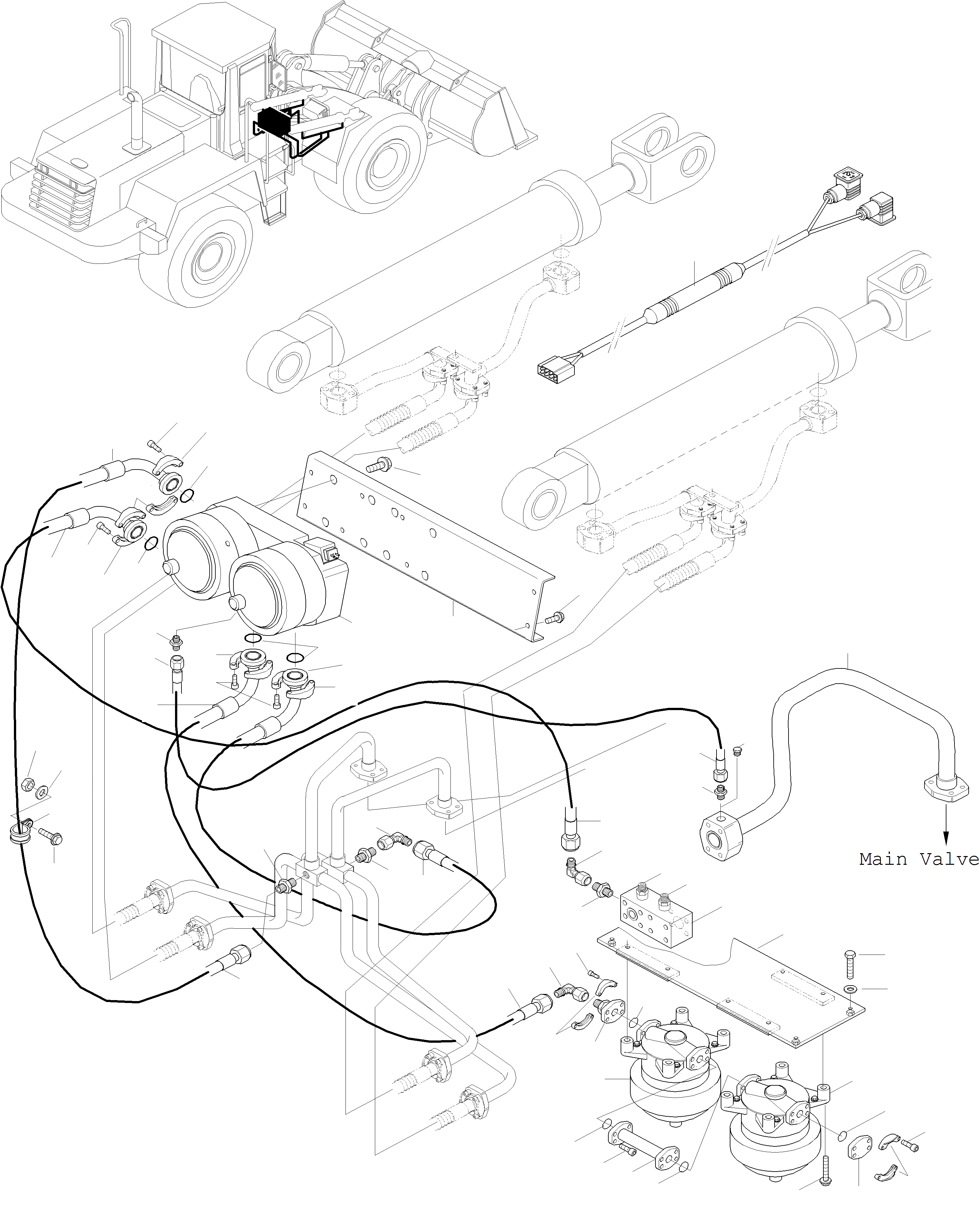

Схема запчастей Komatsu WA470-3 Active - A.L.S. ОБОРУД-Е ОБОРУД-Е
7
5
1
2
4
3
13
8
9
6
6
10
16
15
16
17
18
19
20
20
21
19
17
18
8
9
13
11
12
12
21A
21
22
23
24
25
25
32
31
30
26
28
29
27
27
37
34
33
35
36
13
14
38
41
40
42
41
15
14
39

№

Артикул

Название

Примечание

Количество

1

421-S99-H470

PLATE

DeutschDesc: PLATTE

1шт.

2

01435-01220

SCREW

DeutschDesc: SCHRAUBE

4шт.

3

421-S99-H170

PRESSURE TANK

DeutschDesc: DRUCKSPEICHER

1шт.

|$44

PRESSURE TANK

DeutschDesc: DRUCKSPEICHER

-3шт.

4

01435-01220

SCREW

DeutschDesc: SCHRAUBE

4шт.

5

419-09-H2020

O-RING

DeutschDesc: O-RING

2шт.

6

421-09-H2870

HOSE ASSEMBLY

DeutschDesc: SCHLAUCH VOLLST.

1шт.

7

423-00-H0850

ELBOW

DeutschDesc: WINKELSTUECK

1шт.

8

423-00-H0840

STUD

DeutschDesc: STUTZEN

2шт.

9

421-00-H1590

HOSE ASSEMBLY

DeutschDesc: SCHLAUCH VOLLST.

1шт.

10

424-00-H0430

ELBOW

DeutschDesc: WINKELSTUECK

1шт.

11

421-00-H1710

FLANGE

DeutschDesc: FLANSCH

1шт.

12

419-09-H2020

O-RING

DeutschDesc: O-RING

2шт.

13

07371-30638

HALF FLANGE

DeutschDesc: HALBFLANSCH

6шт.

14

01252-71035

SCREW

DeutschDesc: SCHRAUBE

12шт.

15

421-00-H1500

STUD

DeutschDesc: STUTZEN

2шт.

16

421-09-H3080

HOSE ASSEMBLY

EnglischBem: REPAIRS AND REPLACES 421-09-H2520

1шт.

17

419-09-H2020

O-RING

DeutschDesc: O-RING

2шт.

18

421-00-H1570

HOSE ASSEMBLY

DeutschDesc: SCHLAUCH VOLLST.

1шт.

19

07371-30638

HALF FLANGE

DeutschDesc: HALBFLANSCH

4шт.

20

01252-71035

SCREW

DeutschDesc: SCHRAUBE

8шт.

21

421-09-H2510

HOSE ASSEMBLY

DeutschDesc: SCHLAUCH VOLLST.

1шт.

21A

421-00-H0100

ELBOW NIPPLE

DeutschDesc: WINKELSTUTZEN

1шт.

22

421-46-H1180

PLATE

DeutschDesc: PLATTE

1шт.

23

01016-31235

SCREW

DeutschDesc: SCHRAUBE

4шт.

24

01643-31232

PLAIN WASHER

DeutschDesc: UNTERLEGSCHEIBE

4шт.

25

421-S99-H350

RESERVOIR

DeutschDesc: SPEICHER

2шт.

26

01435-01055

SCREW

DeutschDesc: SCHRAUBE

8шт.

27

419-09-H2020

O-RING

DeutschDesc: O-RING

2шт.

28

421-S99-H440

PIPE

DeutschDesc: ROHRLEITUNG

1шт.

29

01252-71035

SCREW

DeutschDesc: SCHRAUBE

8шт.

30

07378-10600

BLANK FLANGE

DeutschDesc: BLINDFLANSCH

1шт.

31

07371-30638

HALF FLANGE

DeutschDesc: HALBFLANSCH

2шт.

32

01252-71035

SCREW

DeutschDesc: SCHRAUBE

4шт.

33

424-00-H0730

CLIP

DeutschDesc: SCHELLE

1шт.

34

01010-81220

SCREW

DeutschDesc: SCHRAUBE

1шт.

35

01642-21216

PLAIN WASHER

DeutschDesc: UNTERLEGSCHEIBE

1шт.

36

01580-11210

NUT

DeutschDesc: MUTTER

1шт.

37

419-00-H1260

PLUG

DeutschDesc: VERSCHLUSSSTOPFEN

1шт.

38

421-S99-H480

HARNESS

DeutschDesc: KABELBAUM

1шт.

39

PIPE

DeutschDesc: ROHRLEITUNG

1шт.

|$45

PIPE

DeutschDesc: ROHRLEITUNG

-3шт.

40

DISTRIBUTOR

DeutschDesc: VERTEILER

1шт.

|$46

DISTRIBUTOR

DeutschDesc: VERTEILER

-3шт.

41

421-00-H0010

STUD

DeutschDesc: STUTZEN

2шт.

42

421-09-H2950

STUD

DeutschDesc: STUTZEN

1шт.

Выбрано товаров: 46
