WA470-3 Active S/N WA470H20942-UP
/
РАМА
/

КРЫЛО

Запчасти Komatsu WA470-3 Active КРЫЛО РАМА

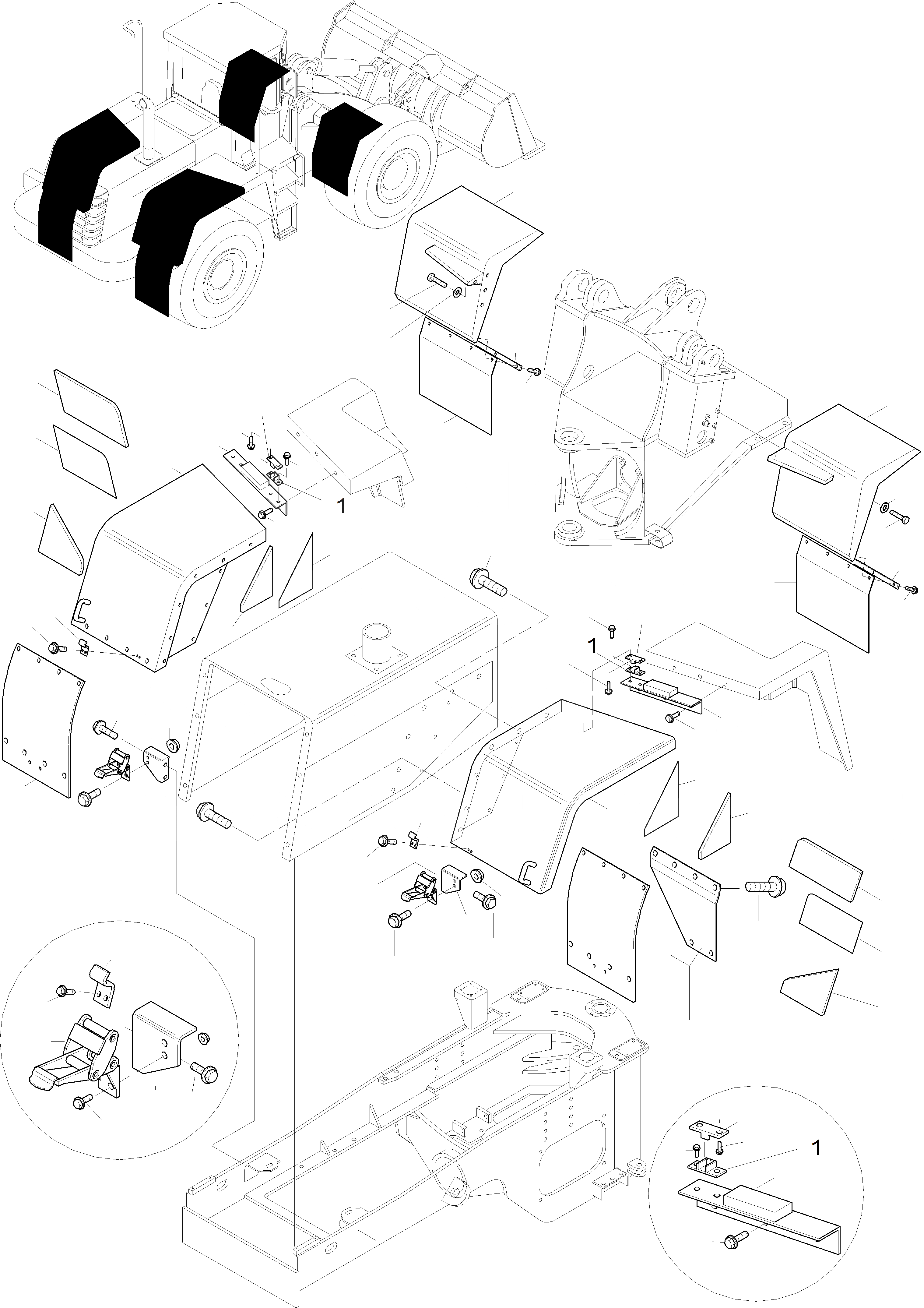

Схема запчастей Komatsu WA470-3 Active - КРЫЛО РАМА
13
9
11
11
12
13
2
16
21
18
19
20
14
15
19
20
17
15
1
12
11
13
13
3
5
4
22
18
9
12
10
13
13
8
17
18
21
21
19
20
14
14
15
5
6
7
23
24
25
26
27
28
28
27
24
25
26
1A
1B
1C
2A
2B
2C
1D
1E
10
2D
2E
9
10

№

Артикул

Название

Примечание

Количество

1

421-54-H4142

FENDER/WING

DeutschDesc: KOTFLUEGEL

1шт.

1A

424-Z84-H310

INSULATING MAT

DeutschDesc: DAEMMATTE

1шт.

1B

424-Z84-H270

INSULATING MAT

DeutschDesc: DAEMMATTE

1шт.

1C

424-Z84-H330

INSULATING MAT

DeutschDesc: DAEMMATTE

1шт.

1D

424-Z84-H290

INSULATING BOARD

DeutschDesc: DAEMMPAPPE

1шт.

1E

424-Z84-H350

INSULATING MAT

DeutschDesc: DAEMMATTE

1шт.

2

421-54-H4132

FENDER/WING

DeutschDesc: KOTFLUEGEL

1шт.

2A

424-Z84-H320

INSULATING MAT

DeutschDesc: DAEMMATTE

1шт.

2B

424-Z84-H280

INSULATING BOARD

DeutschDesc: DAEMMPAPPE

1шт.

2C

424-Z84-H340

INSULATING MAT

DeutschDesc: DAEMMATTE

1шт.

2D

424-Z84-H300

INSULATING MAT

DeutschDesc: DAEMMATTE

1шт.

2E

424-Z84-H360

INSULATING MAT

DeutschDesc: DAEMMATTE

1шт.

3

01435-01225

SCREW

DeutschDesc: SCHRAUBE

12шт.

4

01435-01220

SCREW

DeutschDesc: SCHRAUBE

4шт.

5

421-54-H4260

PLATE

DeutschDesc: PLATTE

2шт.

6

421-54-H4250

SHEET

EnglischBem: LEFT

1шт.

7

421-54-H4240

SHEET

EnglischBem: RIGHT

1шт.

8

01435-01020

SCREW

DeutschDesc: SCHRAUBE

12шт.

9

421-54-24510

BRACKET

DeutschDesc: HALTER

2шт.

10

01435-01220

SCREW

DeutschDesc: SCHRAUBE

6шт.

11

566-54-23460

BRACKET

DeutschDesc: HALTER

4шт.

12

566-54-23470

BRACKET

DeutschDesc: HALTER

4шт.

13

01435-00616

SCREW

DeutschDesc: SCHRAUBE

16шт.

14

423-54-11962

BRACKET

DeutschDesc: HALTER

2шт.

15

01435-00820

SCREW

DeutschDesc: SCHRAUBE

4шт.

16

421-54-24580

BRACKET

DeutschDesc: HALTER

1шт.

17

421-54-24590

BRACKET

DeutschDesc: HALTER

1шт.

18

01435-01220

SCREW

DeutschDesc: SCHRAUBE

4шт.

19

423-54-11951

BONNET FASTENER

DeutschDesc: HAUBENHALTER

2шт.

20

01435-00820

SCREW

DeutschDesc: SCHRAUBE

4шт.

21

01584-00806

NUT

DeutschDesc: MUTTER

4шт.

22

421-54-H4114

FENDER/WING

DeutschDesc: KOTFLUEGEL

1шт.

23

421-54-H4124

FENDER/WING

DeutschDesc: KOTFLUEGEL

1шт.

24

01010-51230

SCREW

DeutschDesc: SCHRAUBE

8шт.

25

01643-31232

PLAIN WASHER

DeutschDesc: UNTERLEGSCHEIBE

8шт.

26

421-54-H4181

PLATE

DeutschDesc: PLATTE

2шт.

27

421-54-H4150

SLAT

DeutschDesc: LEISTE

2шт.

28

421-00-H1740

SCREW

DeutschDesc: SCHRAUBE

8шт.

Выбрано товаров: 38
