Запчасти Komatsu WA470-3 ЭЛЕКТРИКА ЗАДН. РАМА

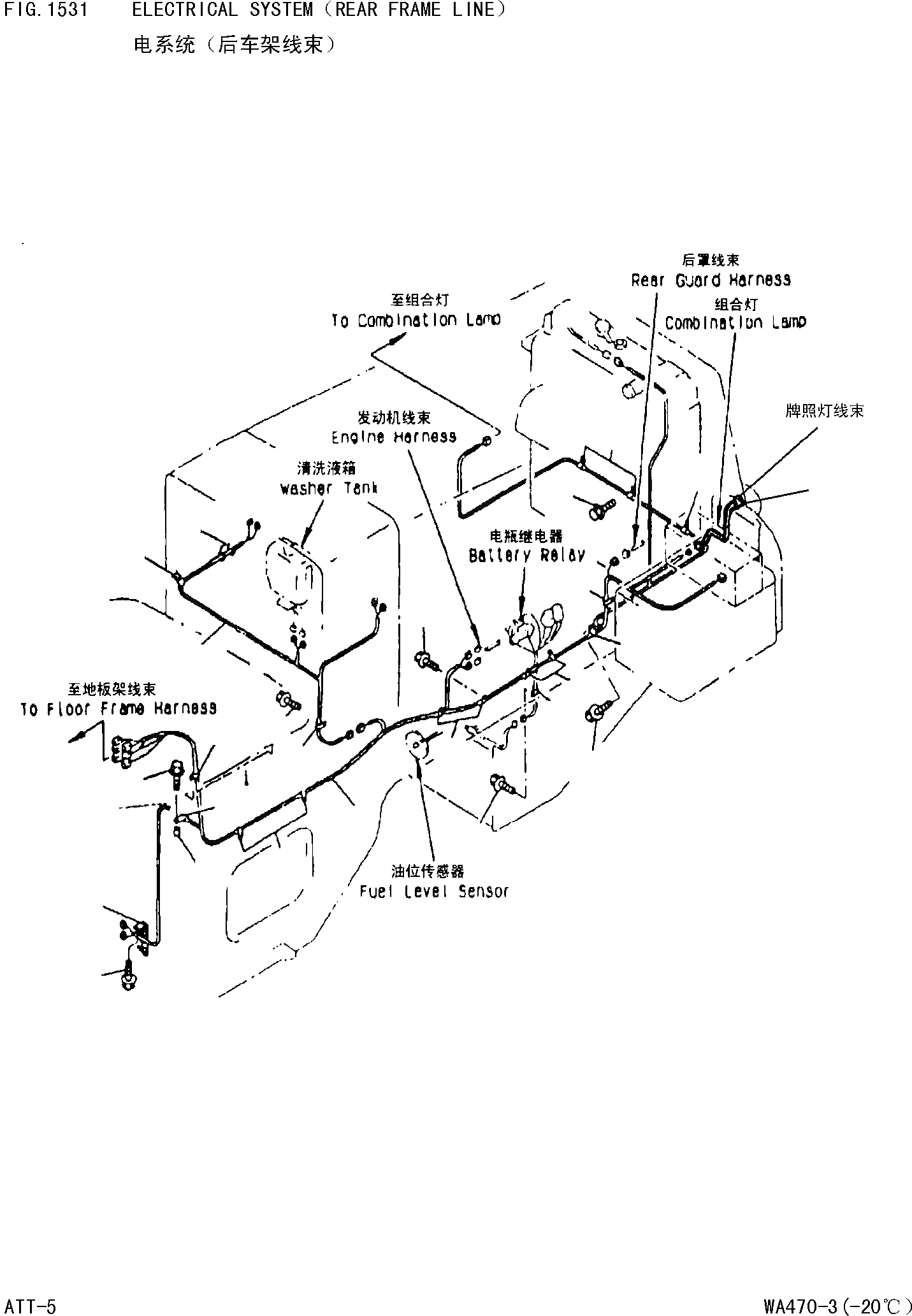

Схема запчастей Komatsu WA470-3 - ЭЛЕКТРИКА ЗАДН. РАМА
18
20
2
10
11
19
17
8
9
6
12
1
12
16
16
7
14
14
16
14
13
21
13
15
16

№

Артикул

Название

Примечание

Количество

1

421-06-Z2681

WIRING HARNESS,REAR FRAME

1шт.

|$2

08020-10000

DIODE

4шт.

2

421-S62-2351

WIRING HARNESS,BULKHEAD

1шт.

|$4

08020-10000

DIODE

2шт.

6

421-06-22660

BRACKET

1шт.

7

01435-01220

BOLT

2шт.

8

04434-51710

CLIP

1шт.

9

417-54-15541

SPACER

1шт.

10

01435-01055

BOLT

1шт.

11

04434-53412

CLIP

1шт.

12

04434-52712

CLIP

4шт.

13

08052-12411

CLIP

8шт.

14

04434-51710

CLIP

4шт.

15

04434-51010

CLIP

1шт.

16

01435-01016

BOLT

13шт.

17

04434-51410

CLIP

1шт.

18

04434-51010

CLIP

1шт.

19

01435-01016

BOLT

2шт.

20

08034-20519

BAND

2шт.

21

421-V47-Z140

WIRING HARNESS

1шт.

Выбрано товаров: 20
