Запчасти Komatsu WA450L-3 ТРАНСМИССИЯ (СТОЯНОЧНЫЙ ТОРМОЗ) СИЛОВАЯ ПЕРЕДАЧА

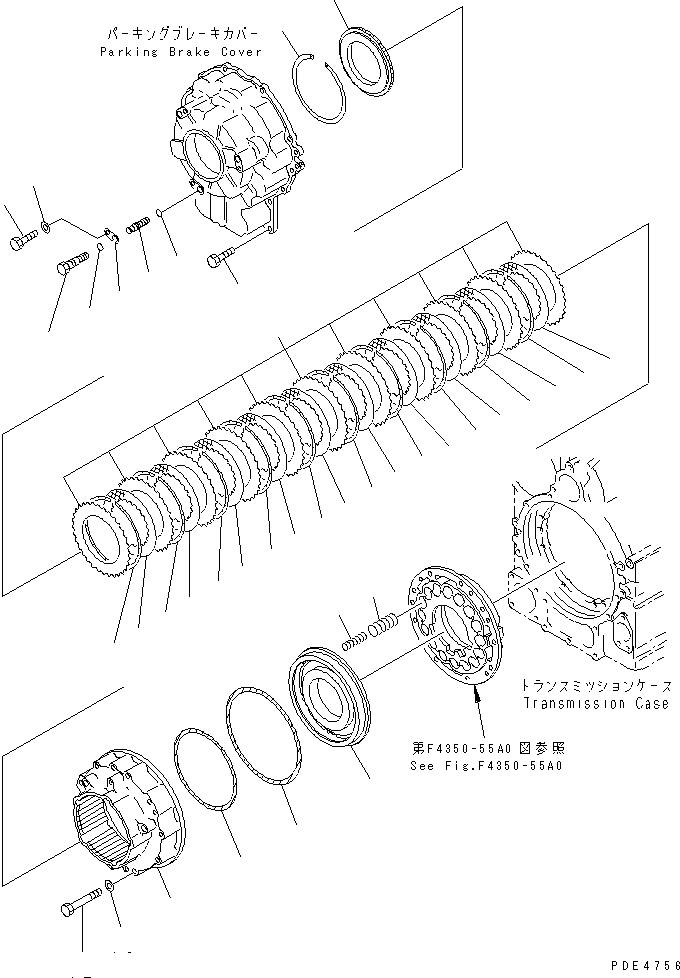

Схема запчастей Komatsu WA450L-3 - ТРАНСМИССИЯ (СТОЯНОЧНЫЙ ТОРМОЗ) СИЛОВАЯ ПЕРЕДАЧА
1
2
3
4
5
6
7
7
7
7
7
7
7
7
7
7
8
9
9
9
9
9
9
9
9
9
9
10
11
12
13
14
15
16
17
18
19
20
21

Артикул

Название

Примечание

Количество

|$3

714-07-10001

TRANSMISSION ASS'Y

SN: 53302-UP

1шт.

|$4

714-07-10000

TRANSMISSION ASS'Y

SN: 53001-53301

1шт.

|$5

714-07-10041

TRANSMISSION ASS'Y

SN: 53302-UP

1шт.

|$$4

THESE ASSEMBLIES CONSISTS OF ALL PARTS SHOWN IN FIGS.F4350-51A0 TO F4350-69A0.

-1шт.

1

714-07-18342

PISTON,PARKING BRAKE

SN: 53001-UP

1шт.

2

714-07-18580

RING,SEAL

SN: 53001-UP

1шт.

3

714-07-18590

RING,SEAL

SN: 53001-UP

1шт.

4

714-07-18611

SPRING,OUTER

SN: 53001-UP

16шт.

5

714-07-18621

SPRING,INNER

SN: 53001-UP

16шт.

6

714-07-18310

HOUSING

SN: 53001-UP

1шт.

7

714-07-12670

DISC

SN: 53001-UP

10шт.

8

714-12-19730

PLATE,SEPARATE

SN: 53001-UP

11шт.

9

714-07-12691

SPRING,WAVE

SN: (209441)-UP

10шт.

9

0

SPRING,WAVE

SN: 53001-(209440)

10шт.

10

714-12-17250

PLATE,END

SN: 53001-UP

1шт.

11

714-07-12720

RING,SNAP

SN: 53001-UP

2шт.

12

01011-81210

BOLT

SN: 53001-UP

9шт.

13

01643-31232

WASHER

SN: 53001-UP

9шт.

14

714-07-18631

SCREW

SN: 53001-UP

3шт.

15

714-07-18711

STOPPER

SN: 53001-UP

3шт.

16

07000-02012

O-RING (K1)

SN: 53001-UP

3шт.

17

419-15-16670

PLATE,LOCK

SN: 53001-UP

3шт.

18

01010-81020

BOLT

SN: 53001-UP

3шт.

19

01643-31032

WASHER

SN: 53001-UP

3шт.

20

01010-81235

BOLT

SN: 53001-UP

12шт.

21

07000-02012

O-RING (K1)

SN: 53001-UP

3шт.

Выбрано товаров: 26
