WA450L-3 S/N 53001-UP (For North America)
/
ЭЛЕКТРИКА
/

ПРОВОДКА ЗАДН. РАМА

Запчасти Komatsu WA450L-3 ПРОВОДКА ЗАДН. РАМА ЭЛЕКТРИКА

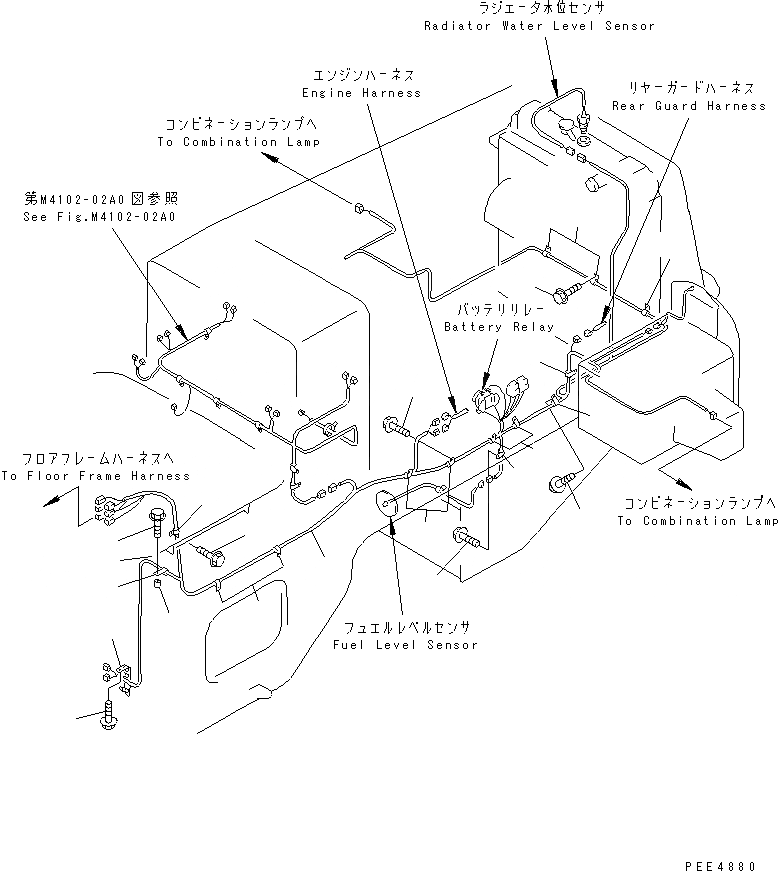

Схема запчастей Komatsu WA450L-3 - ПРОВОДКА ЗАДН. РАМА ЭЛЕКТРИКА
1
2
3
4
5
6
7
8
9
9
10
11
11
12
13
13
13
14
15
16

№

Артикул

Название

Примечание

Количество

1

421-06-21251

WIRING HARNESS,REAR FRAME

SN: 53302-UP

1шт.

1

421-06-21130

WIRING HARNESS,REAR FRAME

SN: 53001-53301

1шт.

1

08020-10000

DIODE

SN: 53001-UP

4шт.

2

01435-01020

BOLT

SN: 53001-UP

2шт.

3

421-06-21260

BRACKET

SN: 53302-UP

1шт.

3

08053-01510

CLIP

SN: 53302-UP

1шт.

3

08053-00910

CLIP

SN: 53302-UP

3шт.

3

421-06-22660

BRACKET

SN: 53001-53301

1шт.

3

08053-00912

CLIP

SN: 53001-53301

2шт.

3

08053-01510

CLIP

SN: 53001-53301

2шт.

3

01435-01220

BOLT

SN: 53001-53999

2шт.

4

04434-53412

CLIP

SN: 53001-UP

1шт.

5

01435-01016

BOLT

SN: 53001-UP

1шт.

6

04434-51710

CLIP

SN: 53001-UP

1шт.

7

417-54-15541

SPACER

SN: 53001-UP

1шт.

8

01435-01055

BOLT

SN: 53001-UP

1шт.

9

04434-52712

CLIP

SN: 53001-UP

4шт.

10

01435-01016

BOLT

SN: 53001-UP

4шт.

11

08052-12411

CLIP

SN: 53001-UP

3шт.

12

01435-01016

BOLT

SN: 53001-UP

3шт.

13

04434-51710

CLIP

SN: 53001-UP

4шт.

14

01435-01016

BOLT

SN: 53001-UP

4шт.

15

04434-51010

CLIP

SN: 53001-UP

1шт.

16

01435-01016

BOLT

SN: 53001-UP

1шт.

Выбрано товаров: 24
