Запчасти Komatsu WA450L-3 ГИДРОЛИНИЯ (ВОЗВРАТНАЯ ЛИНИЯ КОНТРОЛЬНОГО И ОТСЕКАЮЩЕГО КЛАПАНОВ) ГИДРАВЛИКА

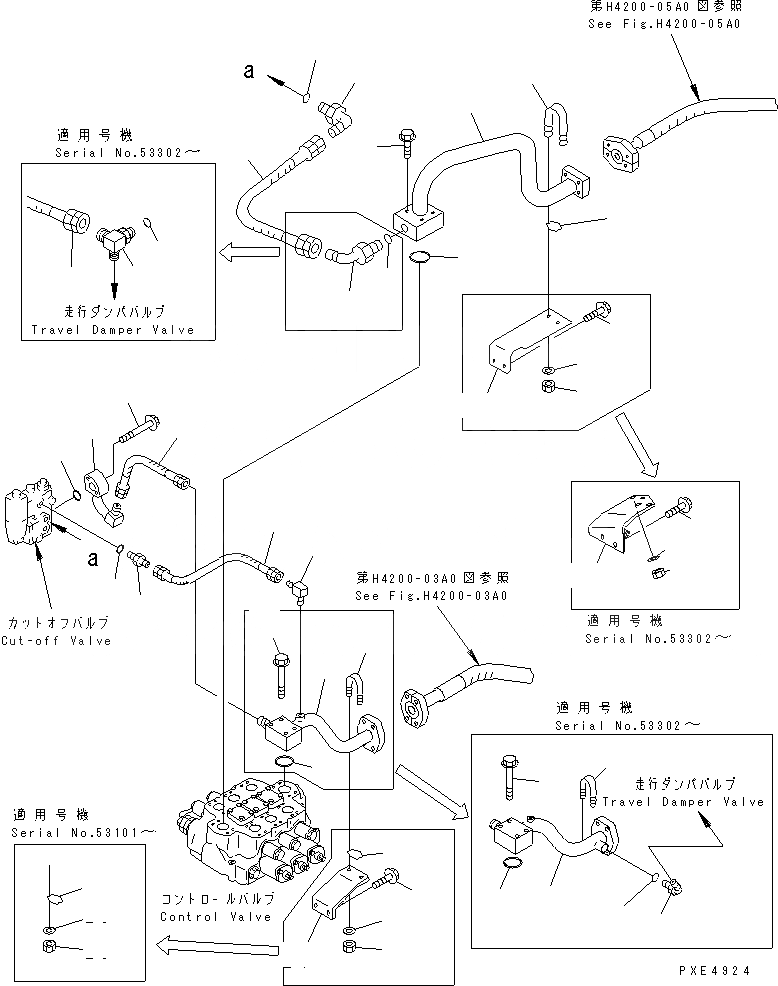

Схема запчастей Komatsu WA450L-3 - ГИДРОЛИНИЯ (ВОЗВРАТНАЯ ЛИНИЯ КОНТРОЛЬНОГО И ОТСЕКАЮЩЕГО КЛАПАНОВ) ГИДРАВЛИКА
1
1
1A
2
2
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
16
17
17
17A
17B
18
18
19
19
20
21
22
22
23
23
24
25
26
26
27
27
28
28
29
29

Артикул

Название

Примечание

Количество

1

07235-10628

ELBOW

SN: 53302-UP

1шт.

1

07235-10628

ELBOW

SN: 53001-53301

2шт.

1A

421-62-24170

ELBOW

SN: 53302-UP

1шт.

2

07002-12434

O-RING

SN: 53001-UP

2шт.

3

07123-00605

HOSE

SN: 53001-UP

1шт.

4

421-62-23810

TUBE

SN: 53001-UP

1шт.

5

07000-13028

O-RING

SN: 53001-UP

1шт.

6

01435-01060

BOLT

SN: 53001-UP

2шт.

7

07102-20603

HOSE

SN: 53001-UP

1шт.

8

07230-20210

UNION

SN: 53001-UP

1шт.

9

07002-11423

O-RING

SN: 53001-UP

1шт.

10

07102-20204

HOSE

SN: 53001-UP

1шт.

11

19M-60-15320

ELBOW

SN: 53001-UP

1шт.

12

421-62-23111

TUBE

SN: 53302-UP

1шт.

12

421-62-23110

TUBE

SN: 53001-53301

1шт.

13

07000-13045

O-RING

SN: 53001-UP

1шт.

14

01435-01270

BOLT

SN: 53001-UP

4шт.

15

421-S99-2450

TUBE

SN: 53302-UP

1шт.

15

421-62-23510

TUBE

SN: 53001-53301

1шт.

16

07000-12060

O-RING

SN: 53001-UP

1шт.

17

01435-01275

BOLT

SN: 53001-UP

4шт.

17A

07235-10522

ELBOW

SN: 53302-UP

1шт.

17B

07002-12434

O-RING

SN: 53302-UP

1шт.

18

421-62-24160

BRACKET

SN: 53302-UP

1шт.

18

421-62-23151

BRACKET

SN: 53101-53301

1шт.

18

421-62-23150

PLATE

SN: 53001-53100

1шт.

19

01435-01030

BOLT

SN: 53001-UP

2шт.

20

07283-34354

CLIP

SN: 53001-UP

1шт.

21

07283-54353

SEAT

SN: 53001-UP

1шт.

22

01643-31032

WASHER

SN: 53001-UP

2шт.

23

01597-01009

NUT

SN: 53001-UP

2шт.

24

421-62-23160

PLATE

SN: 53001-53100

1шт.

25

01435-01030

BOLT

SN: 53001-53100

2шт.

26

07283-34354

CLIP

SN: 53001-UP

1шт.

27

07283-54353

SEAT

SN: 53001-UP

1шт.

28

01597-01009

NUT

SN: 53001-UP

2шт.

29

01643-31032

WASHER

SN: 53001-UP

2шт.

Выбрано товаров: 37
