Запчасти Komatsu WA450-6-W1 КАПОТ (ДВЕРЬ И GAS SPRING) (ДЛЯ ПОЛН. КРЫЛО) ЧАСТИ КОРПУСА

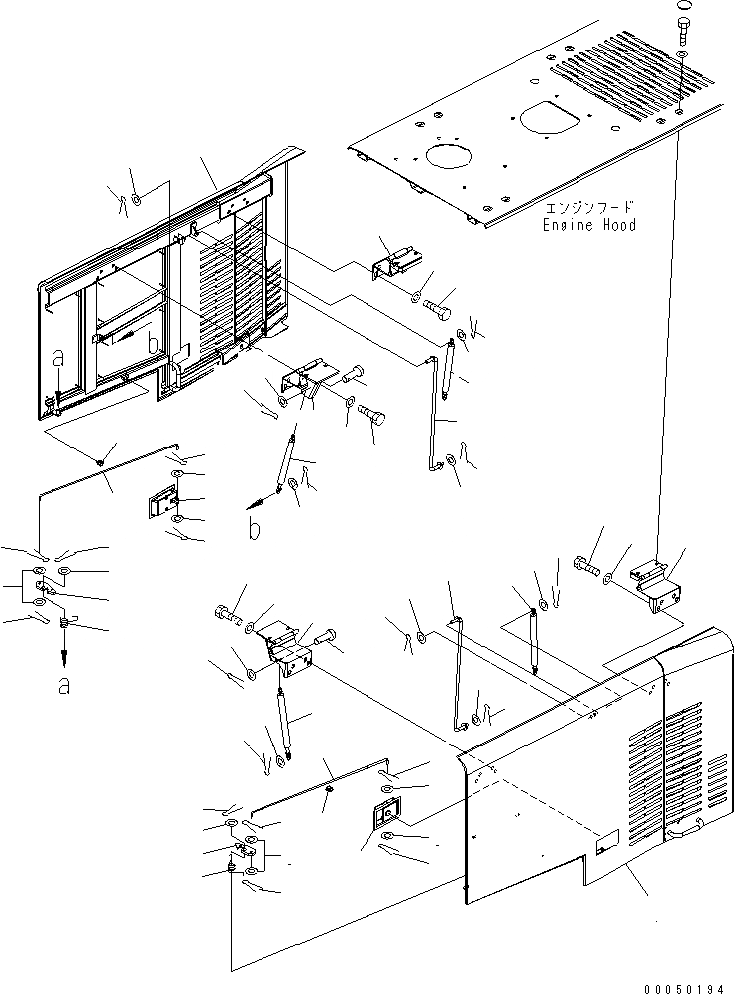

Схема запчастей Komatsu WA450-6-W1 - КАПОТ (ДВЕРЬ И GAS SPRING) (ДЛЯ ПОЛН. КРЫЛО) ЧАСТИ КОРПУСА
1
2
3
4
5
6
7
8
8
8
9
9
9
9
10
11
12
13
14
15
16
17
18
18
18
19
19
19
19
20
21
22
23
23
24
24
25
25
26
26
27
27
28
28
28
28
29
29
30
30
30
30
30
30
31
31
31
31
31
31
32
32
33
33
33
33
34
34
35
35

Артикул

Название

Примечание

Количество

1

421-54-41172

DOOR

SN: A44001-UP

1шт.

2

421-54-31740

LOCK ASS'Y

SN: A44001-UP

1шт.

3

417-54-21650

STRIKER

SN: A44001-UP

1шт.

4

417-54-21610

SPRING

SN: A44001-UP

1шт.

5

01641-21016

WASHER

SN: A44001-UP

1шт.

6

421-54-41140

ROD

SN: A44001-UP

1шт.

7

04050-11612

PIN

SN: A44001-UP

1шт.

8

01641-20608

WASHER

SN: A44001-UP

1шт.

9

04050-11612

PIN

SN: A44001-UP

4шт.

10

423-54-37680

HOLDER

SN: A44001-UP

1шт.

11

421-54-41182

DOOR

SN: A44001-UP

1шт.

12

421-54-31740

LOCK ASS'Y

SN: A44001-UP

1шт.

13

417-54-21650

STRIKER

SN: A44001-UP

1шт.

14

417-54-21660

SPRING

SN: A44001-UP

1шт.

15

01641-21016

WASHER

SN: A44001-UP

1шт.

16

421-54-41140

ROD

SN: A44001-UP

1шт.

17

04050-13020

PIN

SN: A44001-UP

1шт.

18

01641-20608

WASHER

SN: A44001-UP

4шт.

19

04050-11612

PIN

SN: A44001-UP

4шт.

20

423-54-37680

HOLDER

SN: A44001-UP

1шт.

21

421-54-41191

HINGE

SN: A44001-UP

1шт.

22

421-54-42441

HINGE

SN: A44001-UP

1шт.

23

01010-81225

BOLT

SN: A44001-UP

8шт.

24

01643-31232

WASHER

SN: A44001-UP

8шт.

25

421-54-42391

HINGE

SN: A44001-UP

2шт.

26

01010-81225

BOLT

SN: A44001-UP

8шт.

27

01643-31232

WASHER

SN: A44001-UP

8шт.

28

421-54-44770

CYLINDER

SN: A44001-UP

4шт.

29

04205-11035

PIN

SN: A44001-UP

2шт.

30

01640-21016

WASHER

SN: A44001-UP

8шт.

31

04050-13020

PIN

SN: A44001-UP

8шт.

32

421-54-41470

ROD

SN: A44001-UP

2шт.

33

04050-13022

PIN

SN: A44001-UP

4шт.

34

01640-21323

WASHER

SN: A44001-UP

2шт.

35

423-54-48490

WASHER

SN: A44001-UP

2шт.

Выбрано товаров: 35
