Запчасти Komatsu WA450-6-W1 КАБИНА ROPS (ПОЛ Э/ПРОВОДКА) (/) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ

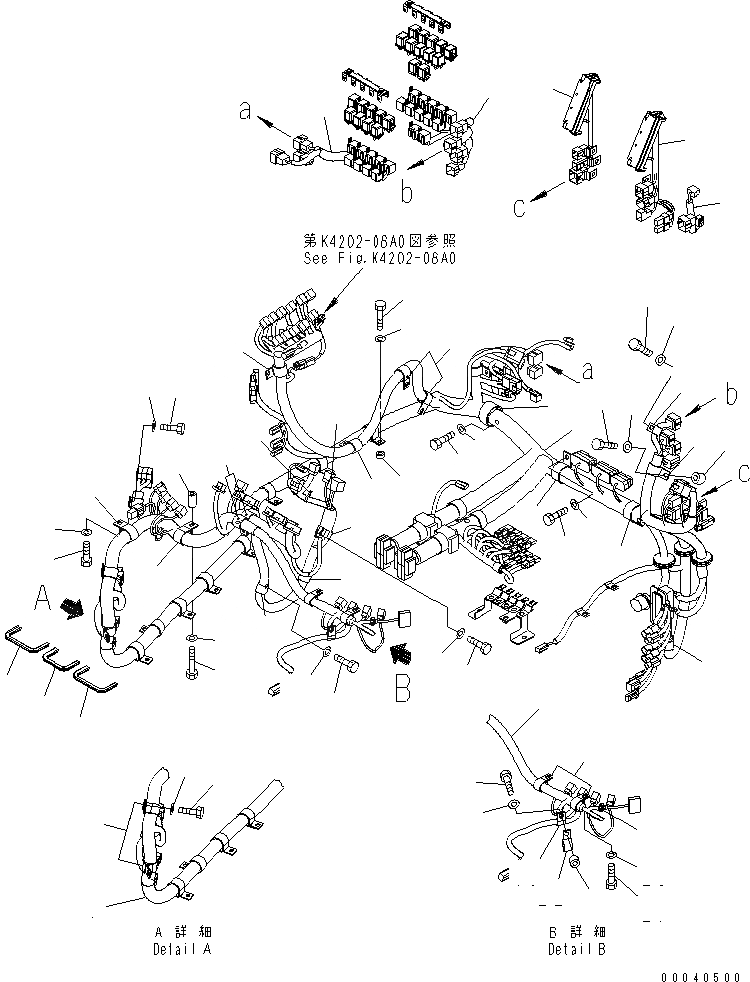

Схема запчастей Komatsu WA450-6-W1 - КАБИНА ROPS (ПОЛ Э/ПРОВОДКА) (/) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
1
1
1
2
3
4
5
6
7
7
8
9
9
9
9
10
10
10
10
11
11
11
11
11
11
12
13
14
15
16
17
17
18
19
19
20
20
20
21
21
21
22
22
22
22
23
23
23
24
25
26
27
27
27
28
28
28
29
30
31
31
31
32

Артикул

Название

Примечание

Количество

1

423-06-45113

WIRING HARNESS

SN: A44001-UP

1шт.

2

423-06-45120

WIRING HARNESS

SN: A44001-UP

1шт.

3

423-06-45132

WIRING HARNESS

SN: A44001-UP

1шт.

4

423-06-45141

FUSE BOX

SN: A44001-UP

1шт.

|4

08044-00010

TERMINAL

SN: A44001-UP

15шт.

5

423-06-45151

FUSE BOX

SN: A44001-UP

1шт.

|5

08044-00010

TERMINAL

SN: A44001-UP

20шт.

6

423-06-45161

WIRING HARNESS

SN: A44001-UP

1шт.

7

419-09-11150

CLIP

SN: A44001-UP

2шт.

8

234-885-3660

CLIP

SN: A44001-UP

1шт.

9

01010-81020

BOLT

SN: A44001-UP

12шт.

10

01643-31032

WASHER

SN: A44001-UP

12шт.

11

04434-52711

CLIP

SN: A44001-UP

10шт.

12

22D-62-18450

SPACER

SN: A44001-UP

1шт.

13

01010-81055

BOLT

SN: A44001-UP

1шт.

14

01643-31032

WASHER

SN: A44001-UP

1шт.

15

01010-81025

BOLT

SN: A44001-UP

2шт.

16

01643-31032

WASHER

SN: A44001-UP

2шт.

17

04434-51412

CLIP

SN: A44001-UP

2шт.

18

04434-51510

CLIP

SN: A44001-UP

1шт.

19

175-79-83760

SPACER

SN: A44001-UP

2шт.

20

01010-81040

BOLT

SN: A44001-UP

4шт.

21

01643-31032

WASHER

SN: A44001-UP

4шт.

22

04434-52312

CLIP

SN: A44001-UP

6шт.

23

04434-53411

CLIP

SN: A44001-UP

4шт.

24

560-43-15220

WASHER

SN: A44001-UP

9шт.

25

01010-81035

BOLT

SN: A44001-UP

9шт.

26

01643-31032

WASHER

SN: A44001-UP

9шт.

27

01010-81016

BOLT

SN: A44001-UP

4шт.

28

01643-31032

WASHER

SN: A44001-UP

4шт.

29

08059-00310

CLIP

SN: A44001-UP

1шт.

30

08034-40521

BAND

SN: A44001-UP

2шт.

31

423-54-42380

FINISHER

SN: A44001-UP

2шт.

32

423-54-42990

FINISHER

SN: A44001-UP

1шт.

Выбрано товаров: 34
