Запчасти Komatsu WA450-6 ТРАНСМИССИЯ (ОСНОВН. РАЗГРУЗ. КЛАПАН) СИЛОВАЯ ПЕРЕДАЧА

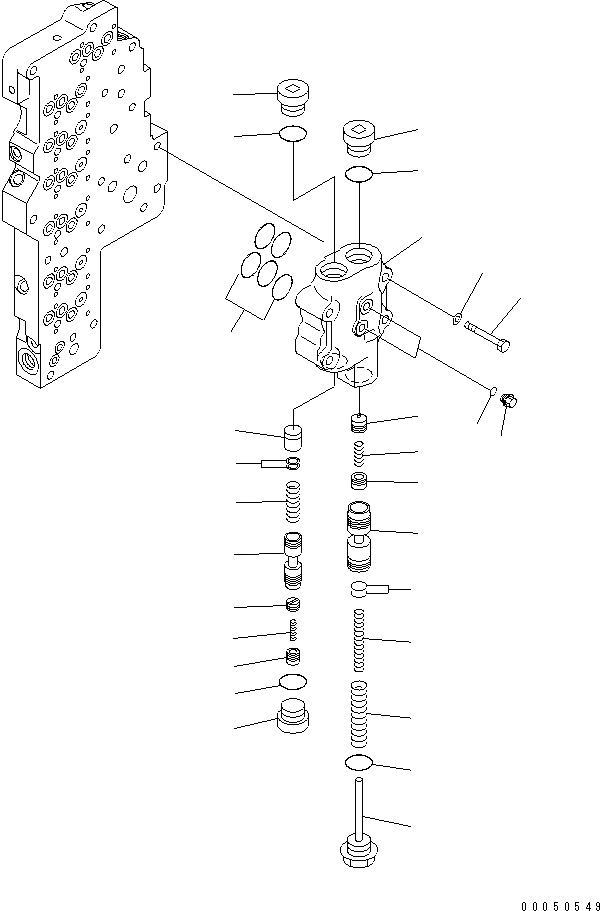

Схема запчастей Komatsu WA450-6 - ТРАНСМИССИЯ (ОСНОВН. РАЗГРУЗ. КЛАПАН) СИЛОВАЯ ПЕРЕДАЧА
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
22
23
24
25
26

Артикул

Название

Примечание

Количество

|$$1

SERIAL NO. IN ( ) INDICATES TRANSMISSION SERIAL NO.

-1шт.

|$5

714-07-30004

TRANSMISSION ASS'Y

SN: 85366-UP

1шт.

|$6

714-07-30003

TRANSMISSION ASS'Y

SN: 85347-85365

1шт.

|$7

714-07-30001

TRANSMISSION ASS'Y

SN: 85167-85346

1шт.

|$8

714-07-30000

TRANSMISSION ASS'Y

SN: 66001-85166

1шт.

|$$6

THESE ASSEMBLIES CONSISTS OF ALL PARTS SHOWN IN FIGS.F4350-51A0 TO F4350-64A0.

-1шт.

|$16

714-07-35002

VALVE ASS'Y

SN: (100666)-UP

1шт.

|$17

714-07-35001

VALVE ASS'Y

SN: 85167-(100665)

1шт.

|$18

714-07-35000

VALVE ASS'Y

SN: 66001-85166

1шт.

|$19

714-24-26001

VALVE ASS'Y

SN: 66001-UP

1шт.

1

0

VALVE BODY

SN: 66001-UP

1шт.

2

708-8E-16150

PLUG

SN: 66001-UP

2шт.

3

07002-61023

O-RING (K2)

SN: 66001-UP

2шт.

4

14X-15-15850

PLUG

SN: 66001-UP

1шт.

5

07002-63034

O-RING (K2)

SN: 66001-UP

1шт.

6

0

VALVE

SN: 66001-UP

1шт.

7

426-15-15490

VALVE

SN: 66001-UP

1шт.

8

198-15-15770

SPRING, (L= 30.0)

SN: 66001-UP

1шт.

9

426-15-15480

VALVE

SN: 66001-UP

1шт.

10

198-15-15570

SHIM, 0.50MM

SN: 66001-UP

5шт.

11

426-15-16251

SPRING, (L=122.0)

SN: 66001-UP

1шт.

12

426-15-16261

SPRING, (L=108.0)

SN: 66001-UP

1шт.

13

426-15-15810

PLUG

SN: 66001-UP

1шт.

14

07002-63034

O-RING (K2)

SN: 66001-UP

1шт.

15

0

SPOOL

SN: 66001-UP

1шт.

16

104-15-25490

VALVE

SN: 66001-UP

1шт.

17

125-15-15290

SPRING

SN: 66001-UP

1шт.

18

104-15-25480

VALVE

SN: 66001-UP

1шт.

19

14X-15-16210

SPRING

SN: 66001-UP

1шт.

20

12H-15-14140

GUIDE

SN: 66001-UP

1шт.

21

14X-15-15850

PLUG

SN: 66001-UP

2шт.

22

07002-63034

O-RING (K2)

SN: 66001-UP

2шт.

23

175-15-56470

SHIM, 0.50MM

SN: 66001-UP

2шт.

24

07000-73030

O-RING (K2)

SN: 66001-UP

5шт.

25

01010-81065

BOLT

SN: 66001-UP

2шт.

26

01643-31032

WASHER

SN: 66001-UP

2шт.

Выбрано товаров: 36
