Запчасти Komatsu WA450-6 ТРАНСМИССИЯ (ОСНОВН. КЛАПАН) (/) СИЛОВАЯ ПЕРЕДАЧА

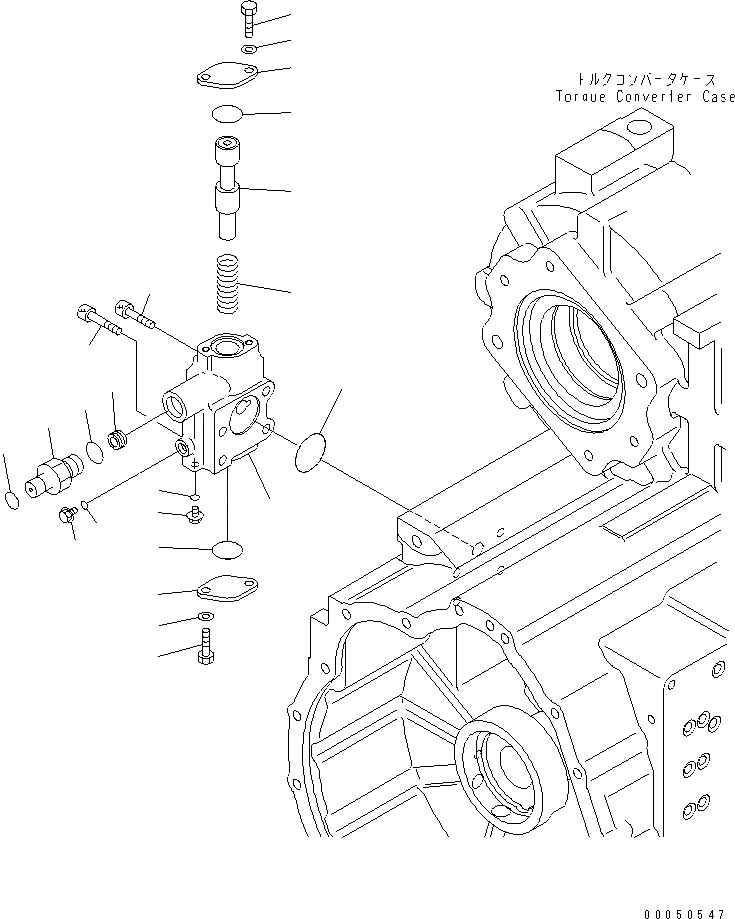

Схема запчастей Komatsu WA450-6 - ТРАНСМИССИЯ (ОСНОВН. КЛАПАН) (/) СИЛОВАЯ ПЕРЕДАЧА
1
2
2
3
3
4
5
6
7
7
8
8
9
9
10
10
11
12
13
14
15
16

Артикул

Название

Примечание

Количество

|$7

714-07-30004

TRANSMISSION ASS'Y

SN: 85366-UP

1шт.

|$8

714-07-30003

TRANSMISSION ASS'Y

SN: 85347-85365

1шт.

|$9

714-07-30001

TRANSMISSION ASS'Y

SN: 85167-85346

1шт.

|$10

714-07-30000

TRANSMISSION ASS'Y

SN: 66001-85166

1шт.

|$$5

THESE ASSEMBLIES CONSISTS OF ALL PARTS SHOWN IN FIGS.F4350-51A0 TO F4350-64A0.

-1шт.

|$12

714-07-30014

TRANSMISSION ASS'Y,(WITH LOCK-UP)

SN: 85366-UP

1шт.

|$13

714-07-30011

TRANSMISSION ASS'Y,(WITH LOCK-UP)

SN: 85167-85365

1шт.

|$14

714-07-30010

TRANSMISSION ASS'Y,(WITH LOCK-UP)

SN: 66001-85166

1шт.

|$$9

THESE ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.F4350-51A0, 52A1, 53A0 TO 57A0, 58A1, 59A0 TO 61A0, 62A1 TO 64A1,

-1шт.

|$25

714-24-25400

VALVE ASS'Y

SN: 66001-UP

1шт.

|$26

714-24-25460

BODY ASS'Y

SN: 66001-UP

1шт.

1

0

BODY

SN: 66001-UP

1шт.

2

708-8E-16150

PLUG

SN: 66001-UP

2шт.

3

07002-61023

O-RING (K2)

SN: 66001-UP

2шт.

4

0

VALVE

SN: 66001-UP

1шт.

5

714-07-15420

SPRING

SN: 66001-UP

1шт.

6

714-07-15430

CHOKE

SN: 66001-UP

1шт.

7

714-07-15840

COVER

SN: 66001-UP

2шт.

8

01010-80820

BOLT

SN: 66001-UP

4шт.

9

01643-30823

WASHER

SN: 66001-UP

4шт.

10

07000-73030

O-RING (K2)

SN: 66001-UP

2шт.

11

02781-00628

UNION

SN: 66001-UP

1шт.

12

02896-61018

O-RING (K1)

SN: 66001-UP

1шт.

13

07002-62434

O-RING (K1)

SN: 66001-UP

1шт.

14

01252-31065

BOLT

SN: 66001-UP

1шт.

15

01252-31055

BOLT

SN: 66001-UP

3шт.

16

07000-73040

O-RING (K1)

SN: 66001-UP

1шт.

Выбрано товаров: 27
