Запчасти Komatsu WA450-5L КАБИНА ROPS (ВОЗДУХОВОДS)(№A-A) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ

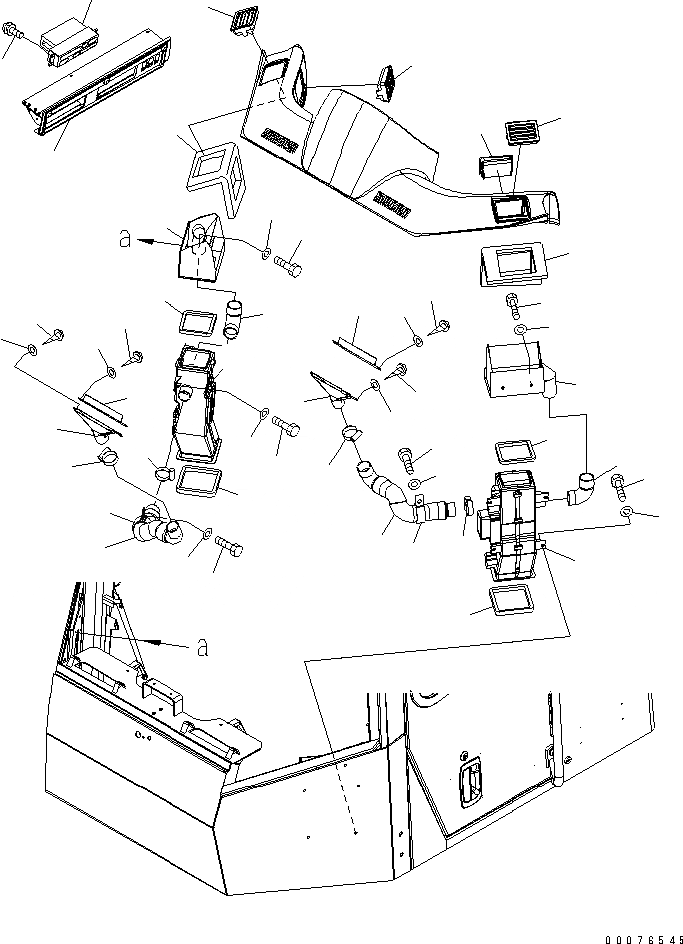

Схема запчастей Komatsu WA450-5L - КАБИНА ROPS (ВОЗДУХОВОДS)(№A-A) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
1
2
2
3
3
3
3
4
5
6
6
7
7
8
8
8
8
9
9
10
10
11
11
12
12
13
13
14
14
15
16
17
17
18
18
19
19
20
20
21
21
22
22
23
23
24
24
25
25
26
27

Артикул

Название

Примечание

Количество

1

421-07-31240

CONTROLLER,AIR CONDITIONER

SN: A36001-A36165

1шт.

|$1

421-942-3130

CONTROLLER,HEATER

SN: A36001-A36165

1шт.

2

425-07-21152

DUCT ASS'Y,MAIN

SN: A36001-A36165

2шт.

3

201-979-7820

GRILLE

SN: A36001-A36165

4шт.

4

421-07-33613

SHEET,L.H.

SN: A36001-A36165

1шт.

5

421-07-33623

SHEET,R.H.

SN: A36001-A36165

1шт.

6

421-07-33330

HOSE,AIR

SN: A36001-A36165

2шт.

7

418-07-29450

CONNECTOR

SN: A36001-A36165

2шт.

8

07289-00045

CLAMP

SN: A36001-A36165

4шт.

9

421-07-23990

NOZZLE

SN: A36001-A36165

2шт.

10

01370-00412

SCREW

SN: A36001-A36165

4шт.

11

01611-04045

WASHER

SN: A36001-A36165

4шт.

12

21K-62-21660

CLIP

SN: A36001-A36165

2шт.

13

01010-81025

BOLT

SN: A36001-A36165

2шт.

14

01643-31032

WASHER

SN: A36001-A36165

2шт.

15

421-07-33313

DUCT,L.H.

SN: A36001-A36165

1шт.

16

421-07-33323

DUCT,R.H.

SN: A36001-A36165

1шт.

17

01010-80616

BOLT

SN: A36001-A36165

4шт.

18

01643-30623

WASHER

SN: A36001-A36165

4шт.

19

421-07-33130

PLATE

SN: A36001-A36165

2шт.

20

01370-00412

SCREW

SN: A36001-A36165

4шт.

21

01611-04045

WASHER

SN: A36001-A36165

4шт.

22

421-07-23810

SHEET

SN: A36001-A36165

2шт.

23

421-07-23820

SHEET

SN: A36001-A36165

2шт.

24

01010-80616

BOLT

SN: A36001-A36165

8шт.

25

01643-30623

WASHER

SN: A36001-A36165

8шт.

26

01023-10514

SCREW

SN: A36001-A36165

4шт.

27

BRACKET,(SEE FIG. K0210-07A0)

SN: A36001-A36165

-1шт.

Выбрано товаров: 28
