FIG. C-A РАДИАТОР - ОХЛАЖДЕНИЕ СИСТЕМЫ ПОВОРОТА

Запчасти Komatsu WA450-3MC FIG. C-A РАДИАТОР - ОХЛАЖДЕНИЕ СИСТЕМЫ ПОВОРОТА СИСТЕМА ОХЛАЖДЕНИЯ

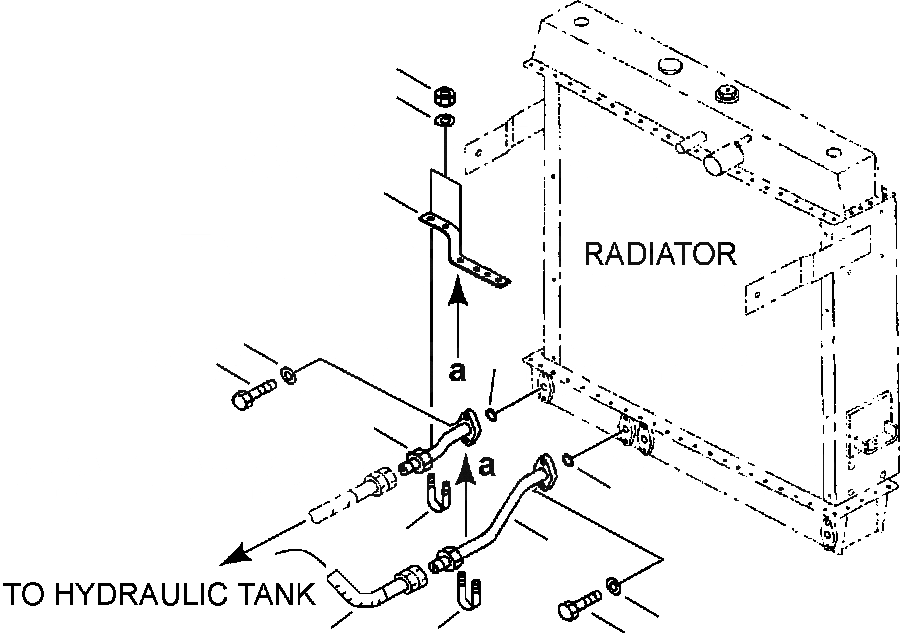

Схема запчастей Komatsu WA450-3MC - FIG. C-A РАДИАТОР - ОХЛАЖДЕНИЕ СИСТЕМЫ ПОВОРОТА СИСТЕМА ОХЛАЖДЕНИЯ
11
12
9
6
2
5
1
4
10
3
8
10
13
7
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

421-62-25160

TUBE

SN: A31001-UP-UP

1шт.

2

07000-13028

0-RING

SN: A31001-UP-UP

1шт.

3

421-62-25170

TUBE

SN: A31001-UP-UP

1шт.

4

07000-13028

0-RING

SN: A31001-UP-UP

1шт.

5

01010-81030

BOLT

SN: A31001-UP-UP

2шт.

6

01643-31032

WASHER

SN: A31001-UP-UP

2шт.

7

01010-81030

BOLT

SN: A31001-UP-UP

2шт.

8

01643-81032

WASHER

SN: A31001-UP-UP

2шт.

9

421-62-25180

PLATE

SN: A31001-UP-UP

1шт.

10

07283-22738

CLIP

SN: A31001-UP-UP

2шт.

11

01599-01011

NUT

SN: A31001-UP-UP

4шт.

12

01643-31032

WASHER

SN: A31001-UP-UP

4шт.

13

HOSE (SEE FIG. C0120-01A0)

SN: A31001-UP-UP

-1шт.

Выбрано товаров: 13
