FIG. M-A ПЕРЕДН. КРЫЛО

Запчасти Komatsu WA450-3MC FIG. M-A ПЕРЕДН. КРЫЛО ЧАСТИ КОРПУСА

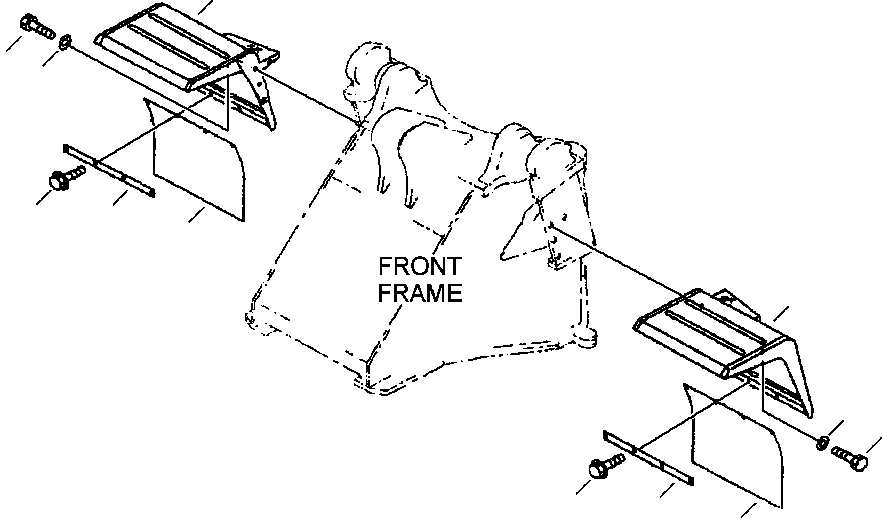

Схема запчастей Komatsu WA450-3MC - FIG. M-A ПЕРЕДН. КРЫЛО ЧАСТИ КОРПУСА
4
5
6
8
9
7
1
3
2
9
8
7
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

421-54-24291

FENDER, L.H.

SN: A31001-UP-UP

1шт.

2

01010-81225

BOLT

SN: A31001-UP-UP

4шт.

3

01643-31232

WASHER

SN: A31001-UP-UP

4шт.

4

421-54-24371

FENDER, R.H.

SN: A31001-UP-UP

1шт.

5

01010-81225

BOLT

SN: A31001-UP-UP

4шт.

6

01643-51232

WASHER

SN: A31001-UP-UP

4шт.

7

421-54-24170

SHEET

SN: A31001-UP-UP

2шт.

8

421-54-24180

PLATE

SN: A31001-UP-UP

2шт.

9

01435-01025

BOLT

SN: A31001-UP-UP

8шт.

Выбрано товаров: 9
