FIG. H-A ГИДРОЛИНИЯ - E.C.S.S. - СОЛЕНОИДНЫЙ КЛАПАНS - УПРАВЛЯЮЩ. КЛАПАН

Запчасти Komatsu WA450-3MC FIG. H-A ГИДРОЛИНИЯ - E.C.S.S. - СОЛЕНОИДНЫЙ КЛАПАНS - УПРАВЛЯЮЩ. КЛАПАН ГИДРАВЛИКА

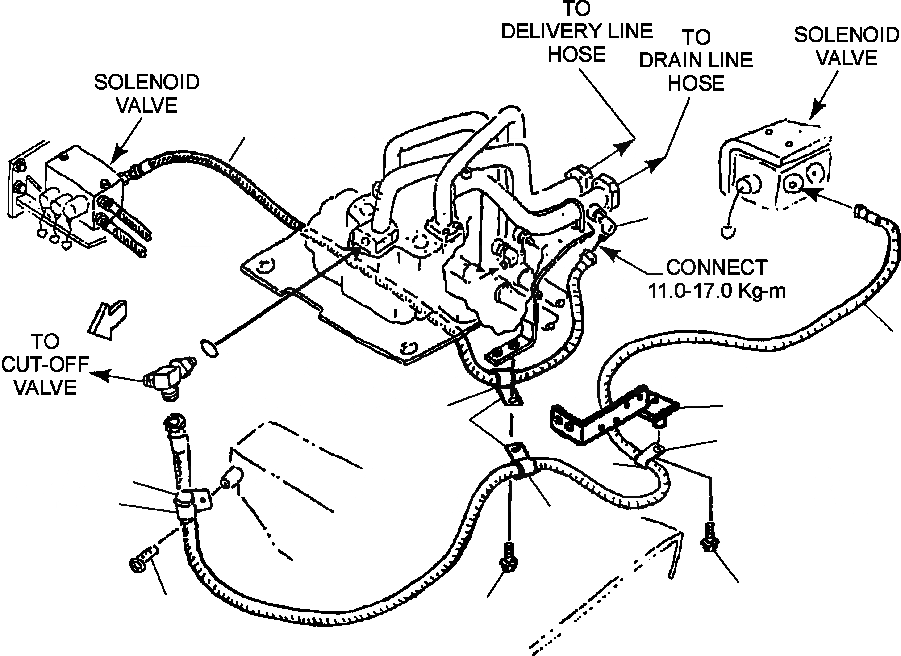

Схема запчастей Komatsu WA450-3MC - FIG. H-A ГИДРОЛИНИЯ - E.C.S.S. - СОЛЕНОИДНЫЙ КЛАПАНS - УПРАВЛЯЮЩ. КЛАПАН ГИДРАВЛИКА
7
5
1
6
2
3
3
2
2
3
2
4
4
4
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

421-S99-2750

HOSE

SN: A31001-UP-UP

1шт.

2

04434-53412

CLIP

SN: A31001-UP-UP

4шт.

3

07095-20627

CUSHION

SN: A31001-UP-UP

4шт.

4

01435-01016

BOLT

SN: A31001-UP-UP

3шт.

5

ELBOW - E.C.S.S. (SEE FIG. H4200-06A0)

SN: A31001-UP-UP

-1шт.

N/I

07002-12434

O-RING

SN: A31001-UP-UP

1шт.

6

BRACKET - E.C.S.S. (SEE FIG. H4200-11A0)

SN: A31001-UP-UP

-1шт.

7

HOSE (SEE FIG. H4200-17A0)

SN: A31001-UP-UP

-1шт.

Выбрано товаров: 8
