Запчасти Komatsu WA450-3-X БОКОВ. КРЫШКА ДВИГ.(№-) РАМА И ЧАСТИ КОРПУСА

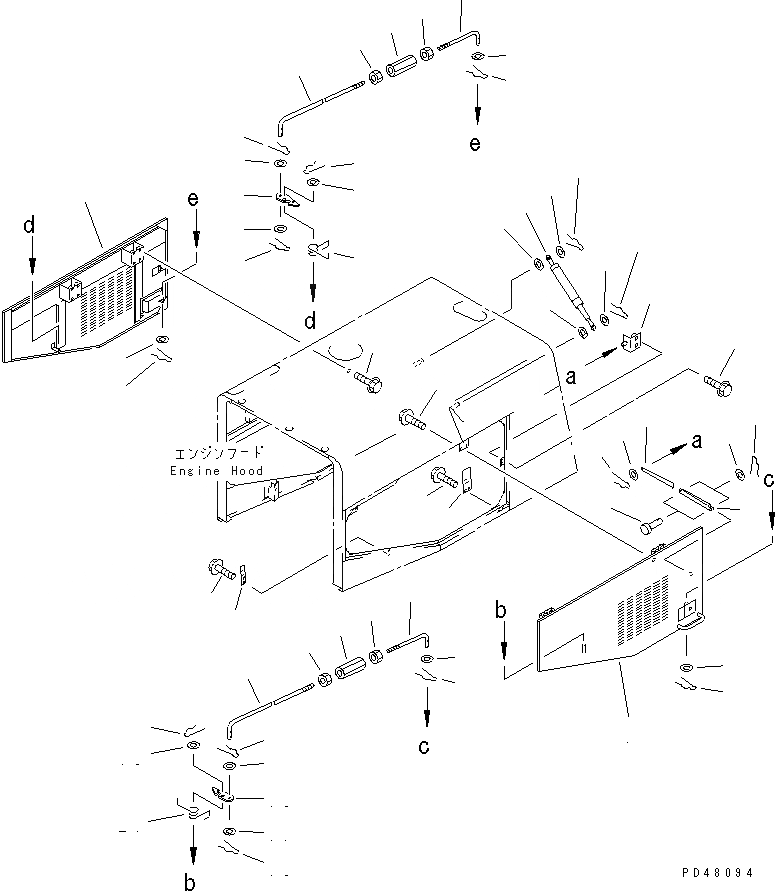

Схема запчастей Komatsu WA450-3-X - БОКОВ. КРЫШКА ДВИГ.(№-) РАМА И ЧАСТИ КОРПУСА
1
2
3
3
4
5
6
7
8
8
9
10
10
11
11
12
12
13
13
14
14
15
15
16
16
17
17
17
17
17
17
17
17
18
18
18
18
18
18
18
18
19
19
20
20
21
22
23
24
24
24
24
25
25
26
27
28
29

Артикул

Название

Примечание

Количество

1

421-54-24910

DOOR,L.H.

SN: 60001-UP

1шт.

2

421-54-24920

DOOR,R.H.

SN: 60001-UP

1шт.

3

01435-01225

BOLT

SN: 60001-UP

16шт.

4

421-54-24950

BRACKET

SN: 60001-UP

2шт.

5

01435-01020

BOLT

SN: 60001-UP

4шт.

6

421-54-21990

PLATE

SN: 60001-UP

2шт.

7

421-54-21980

PLATE

SN: 60001-UP

2шт.

8

01641-21016

WASHER

SN: 60001-UP

6шт.

9

04205-31022

PIN

SN: 60001-UP

4шт.

10

04052-11038

PIN,SNAP

SN: 60001-UP

6шт.

11

421-54-21750

ROD

SN: 60001-UP

2шт.

12

421-54-21780

BUCKLE

SN: 60001-UP

2шт.

13

01580-10605

NUT

SN: 60001-UP

2шт.

14

01508-40603

NUT,L.H. THREAD

SN: 60001-UP

2шт.

15

421-54-21770

ROD

SN: 60001-UP

2шт.

16

417-54-21650

STRIKER

SN: 60001-UP

2шт.

17

01641-20608

WASHER

SN: 60001-UP

8шт.

18

04052-10633

PIN,SNAP

SN: 60001-UP

8шт.

19

01641-21016

WASHER

SN: 60001-UP

2шт.

20

04052-11038

PIN,SNAP

SN: 60001-UP

2шт.

21

417-54-21610

SPRING,L.H.

SN: 60001-UP

1шт.

22

417-54-21660

SPRING,R.H.

SN: 60001-UP

1шт.

23

421-54-21810

GAS SPRING ASS'Y

SN: 60001-UP

2шт.

24

01643-30823

WASHER

SN: 60001-UP

8шт.

25

04052-10833

PIN,SNAP

SN: 60001-UP

4шт.

26

421-54-21840

PLATE

SN: 60001-UP

2шт.

27

01435-01225

BOLT

SN: 60001-UP

4шт.

28

421-54-21760

PLATE

SN: 60001-UP

2шт.

29

01435-01220

BOLT

SN: 60001-UP

4шт.

Выбрано товаров: 29
