Запчасти Komatsu WA450-3 ТРАНСМИССИЯ (ГИДРОЛИНИЯ ТРАНСМИССИИ) (/) СИЛОВАЯ ПЕРЕДАЧА

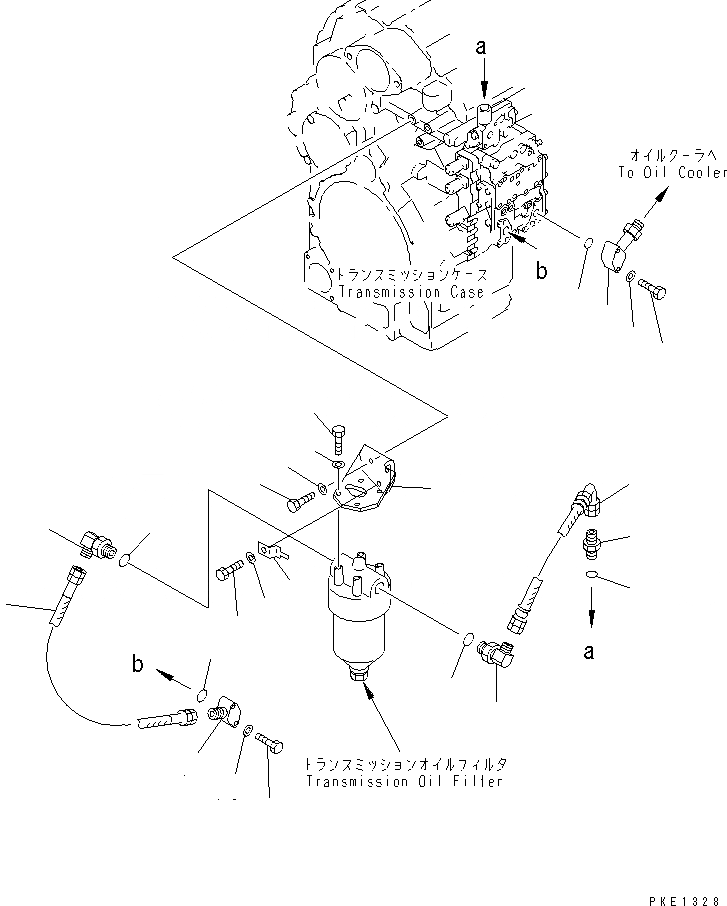

Схема запчастей Komatsu WA450-3 - ТРАНСМИССИЯ (ГИДРОЛИНИЯ ТРАНСМИССИИ) (/) СИЛОВАЯ ПЕРЕДАЧА
1
2
3
4
5
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
19
20

Артикул

Название

Примечание

Количество

|$0

714-07-10010

TRANSMISSION ASS'Y

SN: 50305-UP

1шт.

|$$2

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.2201 TO 2271.

-1шт.

1

714-07-14750

HOSE

SN: 50305-UP

1шт.

2

07102-20607

HOSE

SN: 50305-UP

1шт.

3

07230-20628

UNION

SN: 50305-UP

1шт.

4

07002-02434

O-RING (K3)

SN: 50305-UP

1шт.

5

421-16-11650

ELBOW

SN: 50305-UP

2шт.

6

07002-03334

O-RING (K3)

SN: 50305-UP

2шт.

7

714-07-14580

ELBOW

SN: 50305-UP

1шт.

8

07000-73028

O-RING (K3)

SN: 50305-UP

1шт.

9

01010-61060

BOLT

SN: 50305-UP

2шт.

10

01643-31032

WASHER

SN: 50305-UP

2шт.

11

714-07-18380

TUBE

SN: 50305-UP

1шт.

12

07000-73028

O-RING (K3)

SN: 50305-UP

1шт.

13

01011-81085

BOLT

SN: 50305-UP

2шт.

14

01643-31032

WASHER

SN: 50305-UP

2шт.

15

714-07-14570

SUPPORT

SN: 50305-UP

1шт.

16

01010-81035

BOLT

SN: 50305-UP

4шт.

17

01643-31032

WASHER

SN: 50305-UP

4шт.

18

01010-81235

BOLT

SN: 50305-UP

3шт.

19

01643-31232

WASHER

SN: 50305-UP

3шт.

20

08053-01512

CLIP

SN: 50305-UP

1шт.

Выбрано товаров: 22
