Запчасти Komatsu WA450-3-H 3-Х СЕКЦИОНН. КОНТРОЛЬН. КЛАПАН (/) ОСНОВН. КОМПОНЕНТЫ И РЕМКОМПЛЕКТЫ

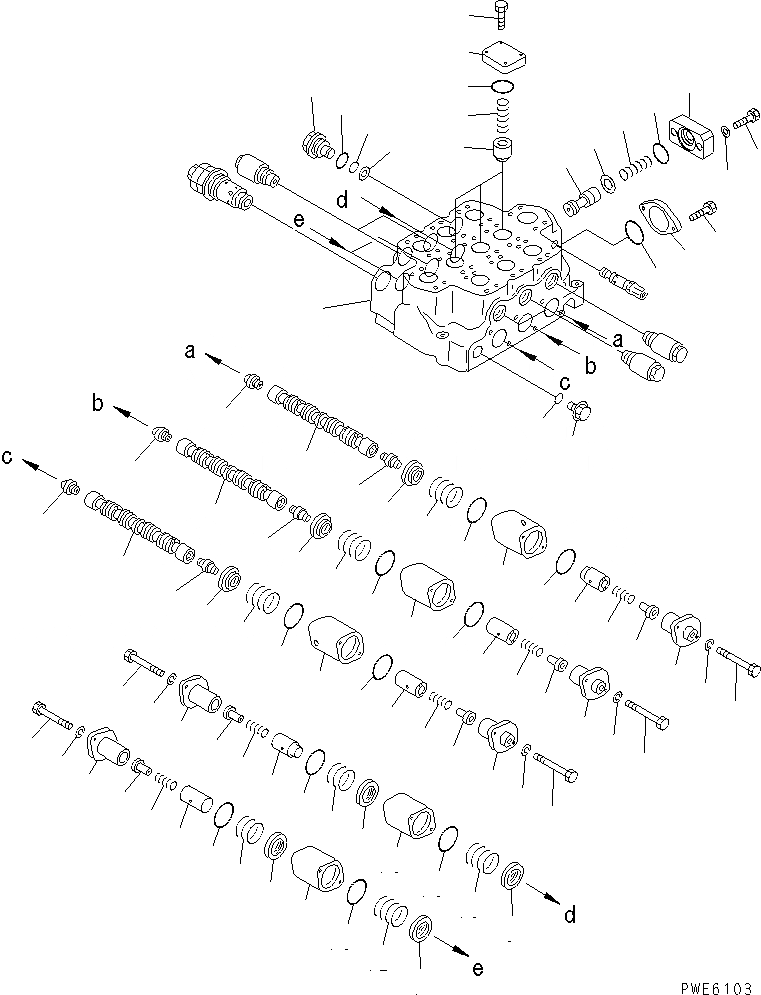

Схема запчастей Komatsu WA450-3-H - 3-Х СЕКЦИОНН. КОНТРОЛЬН. КЛАПАН (/) ОСНОВН. КОМПОНЕНТЫ И РЕМКОМПЛЕКТЫ
1
2
3
4
4
5
6
6
6
6
6
6
7
7
7
8
9
9
10
11
11
12
13
13
14
14
15
15
15
15
15
15
15
15
15
15
16
16
16
17
17
18
18
18
19
19
19
19
19
20
20
20
20
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
44
44
45
45
46
47
47
47
47
47
48
48

Артикул

Название

Примечание

Количество

|1

709-13-12101

VALVE ASS'Y

SN: 63001-UP

1шт.

|$$2

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.Y1661-01A0 TO Y1661-03A0.

-1шт.

|1

709-13-00052

VALVE SUB ASS'Y

SN: 63001-UP

1шт.

1

0

BODY,VALVE

SN: 63001-UP

1шт.

2

0

PLUG

SN: 63001-UP

1шт.

3

07002-12434

O-RING

SN: 63001-UP

1шт.

4

0

SPOOL

SN: 63001-UP

2шт.

5

0

SPOOL

SN: 63001-UP

1шт.

6

0

PLUG

SN: 63001-UP

6шт.

7

0

RETAINER

SN: 63001-UP

4шт.

8

0

CASE

SN: 63001-UP

1шт.

9

0

RETAINER

SN: 63001-UP

2шт.

10

0

SPRING

SN: 63001-UP

1шт.

11

0

SPRING

SN: 63001-UP

2шт.

12

0

RETAINER

SN: 63001-UP

2шт.

13

0

CASE

SN: 63001-UP

3шт.

14

0

CASE

SN: 63001-UP

2шт.

15

07000-12065

O-RING

SN: 63001-UP

12шт.

16

0

PISTON

SN: 63001-UP

4шт.

17

0

PISTON

SN: 63001-UP

2шт.

18

0

SLEEVE

SN: 63001-UP

4шт.

19

01011-81020

BOLT

SN: 63001-UP

12шт.

20

01602-21030

WASHER

SN: 63001-UP

12шт.

21

0

VALVE

SN: 63001-UP

3шт.

22

0

SPRING

SN: 63001-UP

3шт.

23

0

PLATE

SN: 63001-UP

3шт.

24

07000-13048

O-RING

SN: 63001-UP

3шт.

25

01010-81235

BOLT

SN: 63001-UP

12шт.

26

0

VALVE

SN: 63001-UP

1шт.

27

0

SEAL

SN: 63001-UP

1шт.

28

0

SPRING

SN: 63001-UP

1шт.

29

0

FLANGE

SN: 63001-UP

1шт.

30

07000-13048

O-RING

SN: 63001-UP

1шт.

31

01010-61460

BOLT

SN: 63001-UP

2шт.

32

01643-31445

WASHER

SN: 63001-UP

2шт.

33

0

PLUG

SN: 63001-UP

1шт.

34

07002-13634

O-RING

SN: 63001-UP

1шт.

35

07000-12018

O-RING

SN: 63001-UP

1шт.

36

07001-02018

RING,BACK-UP

SN: 63001-UP

1шт.

37

0

PLATE

SN: 63001-UP

1шт.

38

07000-12060

O-RING

SN: 63001-UP

1шт.

39

01010-61425

BOLT

SN: 63001-UP

2шт.

40

0

SPRING

SN: 63001-UP

2шт.

41

0

SPRING

SN: 63001-UP

1шт.

42

0

SPRING

SN: 63001-UP

2шт.

43

0

SPRING

SN: 63001-UP

1шт.

44

0

SPRING

SN: 63001-UP

4шт.

45

0

SPRING

SN: 63001-UP

2шт.

46

0

RETAINER

SN: 63001-UP

1шт.

47

0

SPACER

SN: 63001-UP

6шт.

48

0

SLEEVE

SN: 63001-UP

2шт.

Выбрано товаров: 51
