Запчасти Komatsu WA430-6Y КАБИНА ROPS, ПОЛ, ПРОВОДКА (/) (№-) КАБИНА ROPS, MONOCOQUE ТИП, С РАДИО, KAL

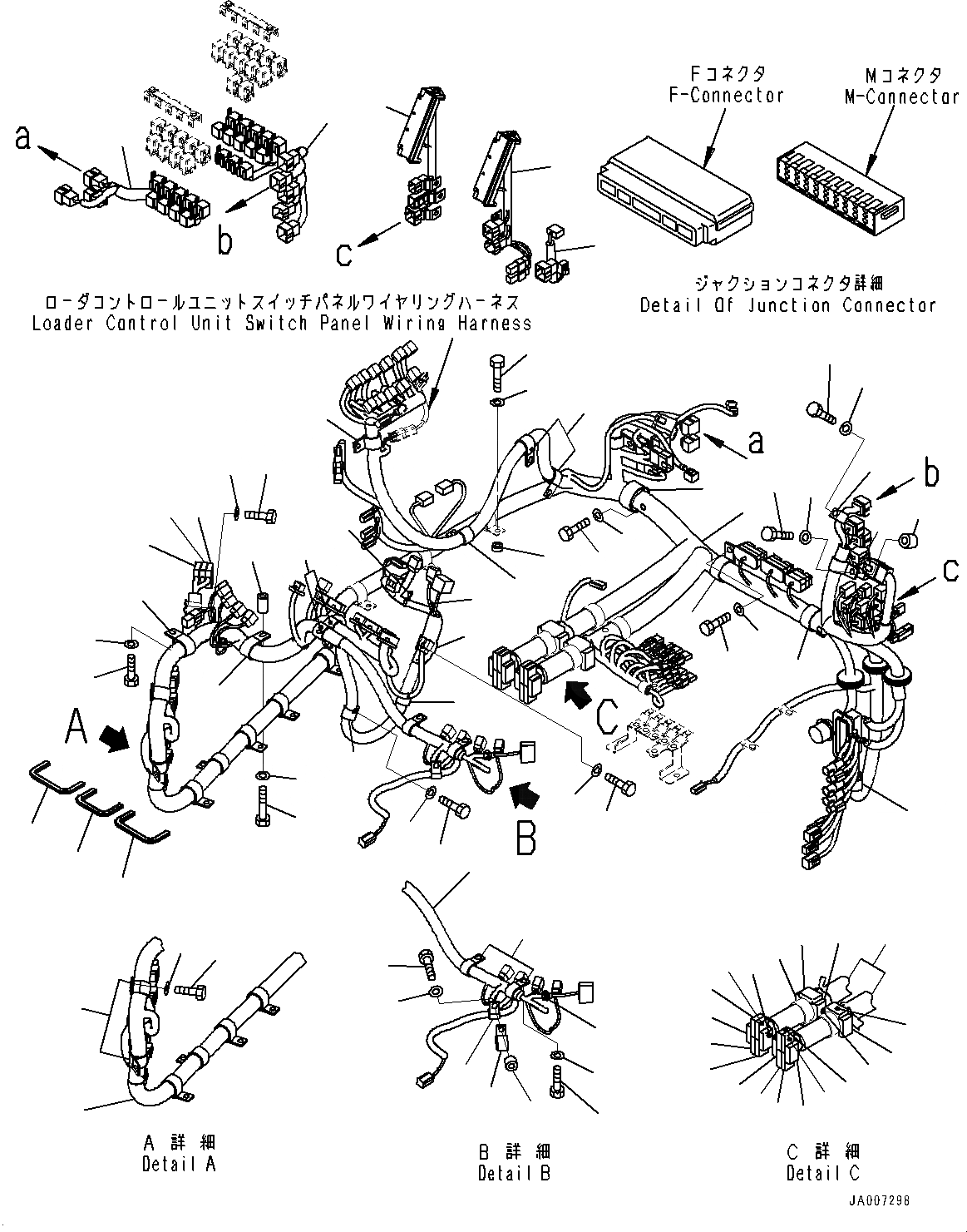

Схема запчастей Komatsu WA430-6Y - КАБИНА ROPS, ПОЛ, ПРОВОДКА (/) (№-) КАБИНА ROPS, MONOCOQUE ТИП, С РАДИО, KAL
11
10
9
8
7
22
15
12
1
1
32
33
34
23
28
24
25
26
27
12
27
33
32
14
15
1
32
33
16
24
26
25
16
31
35
29
30
16
15
14
16
14
13
6
6
4
4
6
3
3
3
5
6
4
5
4
4
2
6
2
2
1
26
28
36
15
28
21
20
19
18
17
36
37
36
27
27
22
16
16
25
14
4
5
6

Артикул

Название

Примечание

Количество

1

421-S39-4180

Wiring Harness

SN: 65562-UP

1шт.

2

HM6400-0012

F-Connector, Black

SN: 65562-UP

3шт.

2

HM6409-0071

M-Connector, Black

SN: 65562-UP

3шт.

3

HM6400-0014

F-Connector, Blue

SN: 65562-UP

3шт.

3

HM6409-0073

M-Connector, Blue

SN: 65562-UP

3шт.

4

HM6400-0016

F-Connector, Orange

SN: 65562-UP

7шт.

4

HM6409-0075

M-Connector, Orange

SN: 65562-UP

7шт.

5

HM6440-0129

F-Connector, Pink

SN: 65562-UP

3шт.

5

HM6440-0128

M-Connector, Pink

SN: 65562-UP

3шт.

6

HM6400-0186

F-Connector, Brown

SN: 65562-UP

6шт.

6

HM6409-0603

M-Connector, Brown

SN: 65562-UP

6шт.

|$11

21J-06-13661

Diode

SN: 65562-UP

8шт.

7

423-06-45120

Wiring Harness

SN: 65562-UP

1шт.

8

421-S39-4190

Wiring Harness

SN: 65562-UP

1шт.

9

423-06-45141

Box, Fuse

SN: 65562-UP

1шт.

|$15

08044-00010

Terminal

SN: 65562-UP

15шт.

10

421-S39-4210

Box, Fuse

SN: 65562-UP

1шт.

|$17

08044-00010

Terminal

SN: 65562-UP

21шт.

11

423-06-45161

Wiring Harness

SN: 65562-UP

1шт.

12

419-09-11150

Clip

SN: 65562-UP

2шт.

13

234-885-3660

Clip

SN: 65562-UP

1шт.

14

01010-81020

Bolt

SN: 65562-UP

12шт.

15

01643-31032

Washer

SN: 65562-UP

12шт.

16

04434-52711

Clip

SN: 65562-UP

10шт.

17

22D-62-18450

Collar

SN: 65562-UP

1шт.

18

01010-81055

Bolt

SN: 65562-UP

1шт.

19

01643-31032

Washer

SN: 65562-UP

1шт.

20

01010-81025

Bolt

SN: 65562-UP

2шт.

21

01643-31032

Washer

SN: 65562-UP

2шт.

22

04434-51410

Clip

SN: 65562-UP

2шт.

23

04434-51510

Clip

SN: 65562-UP

1шт.

24

175-79-83760

Spacer

SN: 65562-UP

2шт.

25

01010-81040

Bolt

SN: 65562-UP

4шт.

26

01643-31032

Washer

SN: 65562-UP

4шт.

27

04434-52310

Clip

SN: 65562-UP

6шт.

28

04434-53411

Clip

SN: 65562-UP

4шт.

29

560-43-15220

Washer

SN: 65562-UP

9шт.

30

01010-81035

Bolt

SN: 65562-UP

9шт.

31

01643-31032

Washer

SN: 65562-UP

9шт.

32

01010-81016

Bolt

SN: 65562-UP

4шт.

33

01643-31032

Washer

SN: 65562-UP

4шт.

34

08059-00310

Clip

SN: 65562-UP

1шт.

35

08034-40521

Band

SN: 65562-UP

2шт.

36

423-54-42380

Finisher

SN: 65562-UP

2шт.

37

423-54-42990

Finisher

SN: 65562-UP

1шт.

Выбрано товаров: 45
