Главная
/
Справочники
/
Komatsu
/
Погрузчики фронтальные
/
WA430-6E0 S/N H60266 - Up
/
M ЧАСТИ КОРПУСА
/

ЛЕСТНИЦА (СУППОРТ КРЕПЛЕНИЕ И COVER)

Запчасти Komatsu WA430-6E0 ЛЕСТНИЦА (СУППОРТ КРЕПЛЕНИЕ И COVER) M ЧАСТИ КОРПУСА

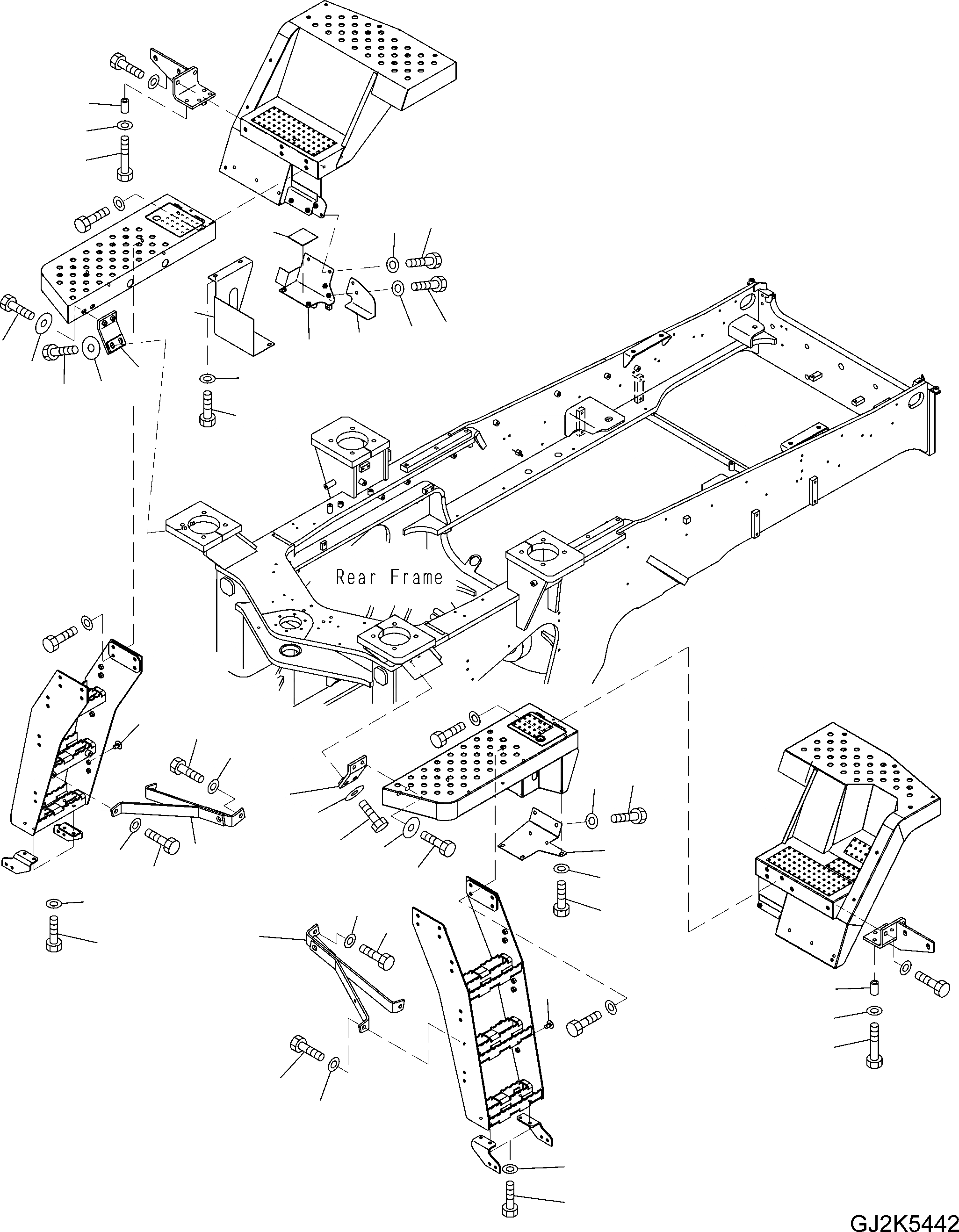

Схема запчастей Komatsu WA430-6E0 - ЛЕСТНИЦА (СУППОРТ КРЕПЛЕНИЕ И COVER) M ЧАСТИ КОРПУСА
12
13
6
10
17
16
3
2
1
20
21
23
18
24
25
22
11
19
21
13
20
14
7
8
6
13
15
12
13
5
8
17
7
11
8
16
7
4
9
14
3
2
1
7
8
10
9

№

Артикул

Название

Примечание

Количество

1

01010-81280

BOLT

SN: H60266-UP

8шт.

2

01643-31232

WASHER

SN: H60266-UP

8шт.

3

423-54-44211

SPACER

SN: H60266-UP

8шт.

4

424-54-44962

BRACKET, LHS

SN: H60266-UP

1шт.

5

424-54-44971

BRACKET, RHS

SN: H60266-UP

1шт.

6

423-54-44360

BRACKET

SN: H60266-UP

2шт.

7

01010-81230

BOLT

SN: H60266-UP

6шт.

8

01643-31232

WASHER

SN: H60266-UP

6шт.

9

01010-81025

BOLT

SN: H60266-UP

8шт.

10

01643-31032

WASHER

SN: H60266-UP

8шт.

11

01010-81240

BOLT

SN: H60266-UP

4шт.

12

01010-81245

BOLT

SN: H60266-UP

4шт.

13

175-54-34170

WASHER

SN: H60266-UP

8шт.

14

416-54-34230

PLUG

SN: H60266-UP

2шт.

15

424-54-44911

COVER

SN: H60266-UP

1шт.

16

01010-81020

BOLT

SN: H60266-UP

5шт.

17

01643-31032

WASHER

SN: H60266-UP

5шт.

18

424-54-44921

COVER

SN: H60266-UP

1шт.

19

424-54-H4531

COVER

SN: H60266-UP

1шт.

20

01010-81020

BOLT

SN: H60266-UP

6шт.

21

01643-31032

WASHER

SN: H60266-UP

6шт.

22

424-54-44790

COVER

SN: H60266-UP

1шт.

23

424-54-44990

SHEET

SN: H60266-UP

1шт.

24

01010-81020

BOLT

SN: H60266-UP

2шт.

25

01643-31032

WASHER

SN: H60266-UP

2шт.

Выбрано товаров: 25
