РУЛЕВ. УПРАВЛЕНИЕ ЛИНИЯ (ТРУБКА)

Запчасти Komatsu WA430-6E0 РУЛЕВ. УПРАВЛЕНИЕ ЛИНИЯ (ТРУБКА) H ГИДРАВЛИКА

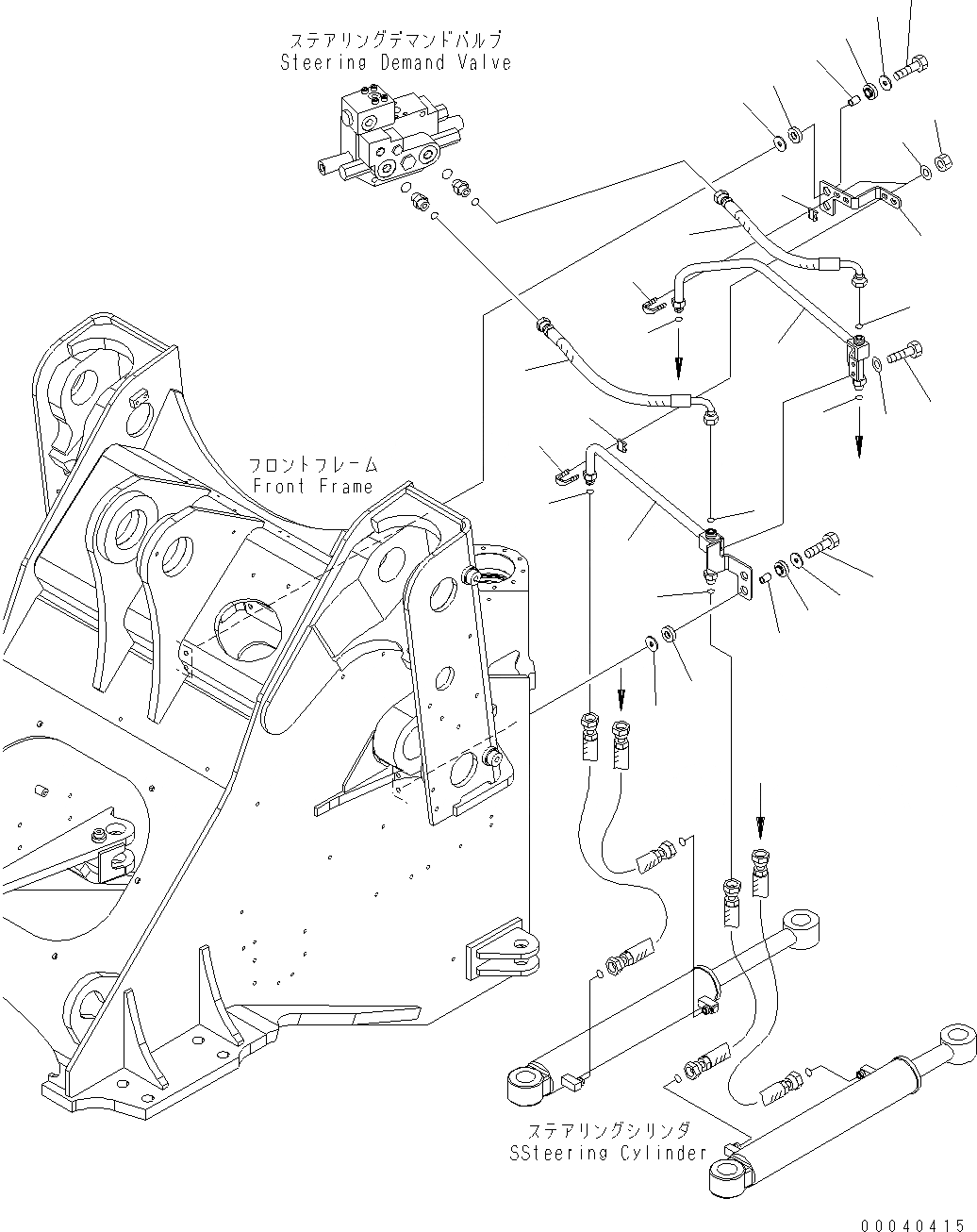

Схема запчастей Komatsu WA430-6E0 - РУЛЕВ. УПРАВЛЕНИЕ ЛИНИЯ (ТРУБКА) H ГИДРАВЛИКА
10
11
12
13
10
14
18
17
9
7
4
5
8
3
8
15
1
16
2
15
16
8
6
8
7
12
13
10
14
10
11
a
a
b
b
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

02757-005A4

HOSE, 450MM

SN: H60266-UP

1шт.

2

02757-005A5

HOSE, 550MM

SN: H60266-UP

1шт.

3

423-62-41112

TUBE

SN: H60266-UP

1шт.

4

01010-81025

BOLT

SN: H60266-UP

2шт.

5

01643-31032

WASHER

SN: H60266-UP

2шт.

6

423-62-41120

TUBE

SN: H60266-UP

1шт.

7

02896-11015

O-RING

SN: H60266-UP

2шт.

8

02896-11012

O-RING

SN: H60266-UP

4шт.

9

423-62-41130

BRACKET

SN: H60266-UP

1шт.

10

415-64-13120

WASHER

SN: H60266-UP

8шт.

11

415-64-13130

CUSHION

SN: H60266-UP

4шт.

12

417-54-13470

SPACER

SN: H60266-UP

4шт.

13

419-43-17930

CUSHION

SN: H60266-UP

4шт.

14

01010-81055

BOLT

SN: H60266-UP

4шт.

15

07283-32236

CLIP

SN: H60266-UP

2шт.

16

07283-52232

SEAT

SN: H60266-UP

2шт.

17

01597-01009

NUT

SN: H60266-UP

4шт.

18

01643-31032

WASHER

SN: H60266-UP

4шт.

Выбрано товаров: 18
