Главная
/
Справочники
/
Komatsu
/
Погрузчики фронтальные
/
WA430-6 S/N H60051 - H60265
/
H ГИДРАВЛИКА
/

РУЛЕВ. УПРАВЛЕНИЕ ЛИНИЯ

Запчасти Komatsu WA430-6 РУЛЕВ. УПРАВЛЕНИЕ ЛИНИЯ H ГИДРАВЛИКА

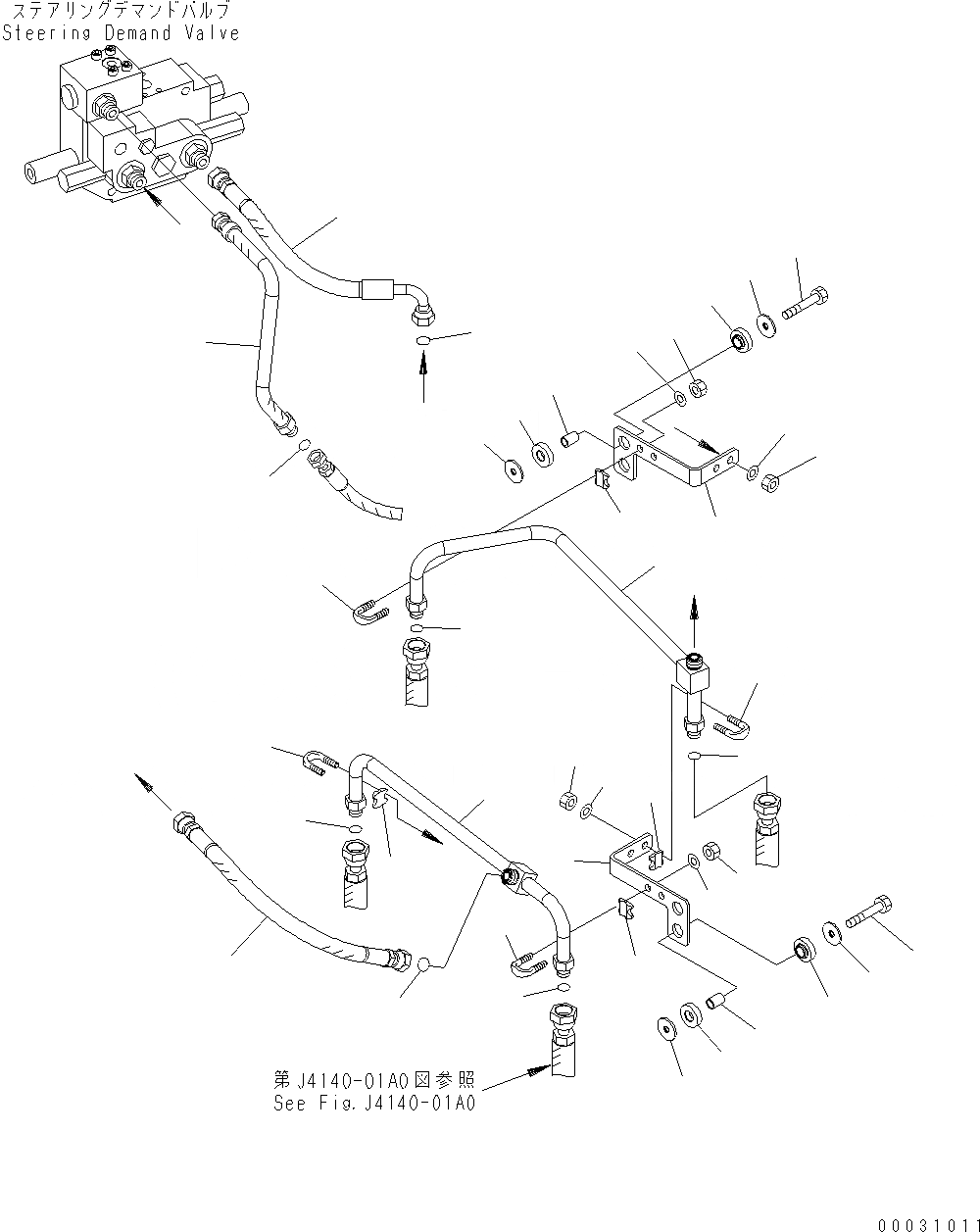

Схема запчастей Komatsu WA430-6 - РУЛЕВ. УПРАВЛЕНИЕ ЛИНИЯ H ГИДРАВЛИКА
2
1
10
9
11
7
8
5
6
4
3
5
4
1
5
18
19
10
11
12
7
17
13
10
14
7
17
9
3
16
6
15
15
6
16
4
17
7
16
7
17
6
15
8
16
6
15
5
2
10
11
12
13
10
14
a
a
b
b
c
c

№

Артикул

Название

Примечание

Количество

1

02757-005A4

HOSE

SN: H60051-UP

1шт.

2

02756-005A5

HOSE

SN: H60051-UP

1шт.

3

423-62-31321

TUBE

SN: H60051-UP

1шт.

4

423-62-31331

TUBE

SN: H60051-UP

1шт.

5

02896-11015

O-RING

SN: H60051-UP

2шт.

6

02896-11012

O-RING

SN: H60051-UP

4шт.

7

01643-31032

WASHER

SN: H60051-UP

8шт.

8

423-62-31360

BRACKET, LHS

SN: H60051-UP

1шт.

9

423-62-31370

BRACKET, RHS

SN: H60051-UP

1шт.

10

415-64-13120

WASHER

SN: H60051-UP

8шт.

11

415-64-13130

CUSHION

SN: H60051-UP

4шт.

12

417-54-13470

SPACER

SN: H60051-UP

4шт.

13

419-43-17930

CUSHION

SN: H60051-UP

4шт.

14

01010-81050

BOLT

SN: H60051-UP

4шт.

15

07283-32236

CLIP

SN: H60051-UP

4шт.

16

07283-52232

SEAT

SN: H60051-UP

4шт.

17

01597-01009

NUT

SN: H60051-UP

8шт.

18

423-62-31392

TUBE

SN: H60051-UP

1шт.

19

02896-11012

O-RING

SN: H60051-UP

1шт.

Выбрано товаров: 19
