ЗАДН. Э/ПРОВОДКА ЗАДН. РАМА (/)

Запчасти Komatsu WA430-6 ЗАДН. Э/ПРОВОДКА ЗАДН. РАМА (/) E ЭЛЕКТРИКА

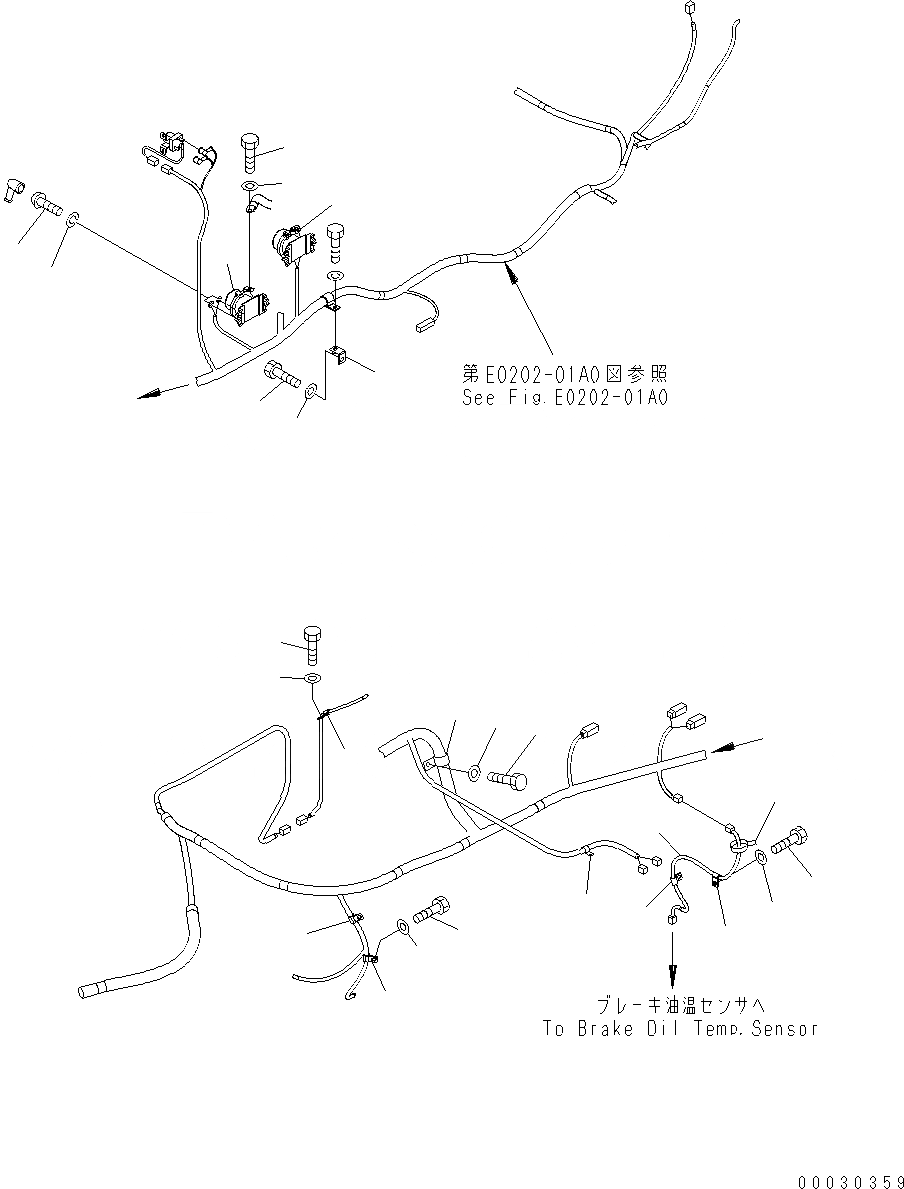

Схема запчастей Komatsu WA430-6 - ЗАДН. Э/ПРОВОДКА ЗАДН. РАМА (/) E ЭЛЕКТРИКА
6
4
7
5
3
2
8
9
1
21
22
19
20
23
24
6
7
5
10
11
9
15
17
16
1
18
3
4
2
2
8
13
14
12
12
a
a
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

423-06-32231

WIRING HARNESS

SN: H60051-UP

1шт.

2

04434-51010

CLIP

SN: H60051-UP

2шт.

3

01010-81020

BOLT

SN: H60051-UP

2шт.

4

01643-31032

WASHER

SN: H60051-UP

2шт.

5

42A-942-1270

PLATE

SN: H60051-UP

1шт.

6

01010-81020

BOLT

SN: H60051-UP

1шт.

7

01643-31032

WASHER

SN: H60051-UP

1шт.

8

04434-51010

CLIP

SN: H60051-UP

1шт.

9

04434-50612

CLIP

SN: H60051-UP

1шт.

10

01010-81220

BOLT

SN: H60051-UP

1шт.

11

01643-31232

WASHER

SN: H60051-UP

1шт.

12

04434-51010

CLIP

SN: H60051-UP

2шт.

13

01010-81020

BOLT

SN: H60051-UP

2шт.

14

01643-31032

WASHER

SN: H60051-UP

2шт.

15

23S-61-24870

CLIP

SN: H60051-UP

1шт.

16

01010-81020

BOLT

SN: H60051-UP

1шт.

17

01643-31032

WASHER

SN: H60051-UP

1шт.

18

08034-40521

BAND

SN: H60051-UP

2шт.

19

08088-30000

SWITCH

SN: H60051-UP

1шт.

20

561-06-61510

RELAY

SN: H60051-UP

1шт.

21

01010-80816

BOLT

SN: H60051-UP

2шт.

22

01643-30823

WASHER

SN: H60051-UP

2шт.

23

01220-40408

SCREW

SN: H60051-UP

2шт.

24

01601-20410

WASHER

SN: H60051-UP

2шт.

Выбрано товаров: 24
