M-A КАПОТ GAS SPRING (СТАНДАРТН.)

Запчасти Komatsu WA430-6 M-A КАПОТ GAS SPRING (СТАНДАРТН.) ЧАСТИ КОРПУСА

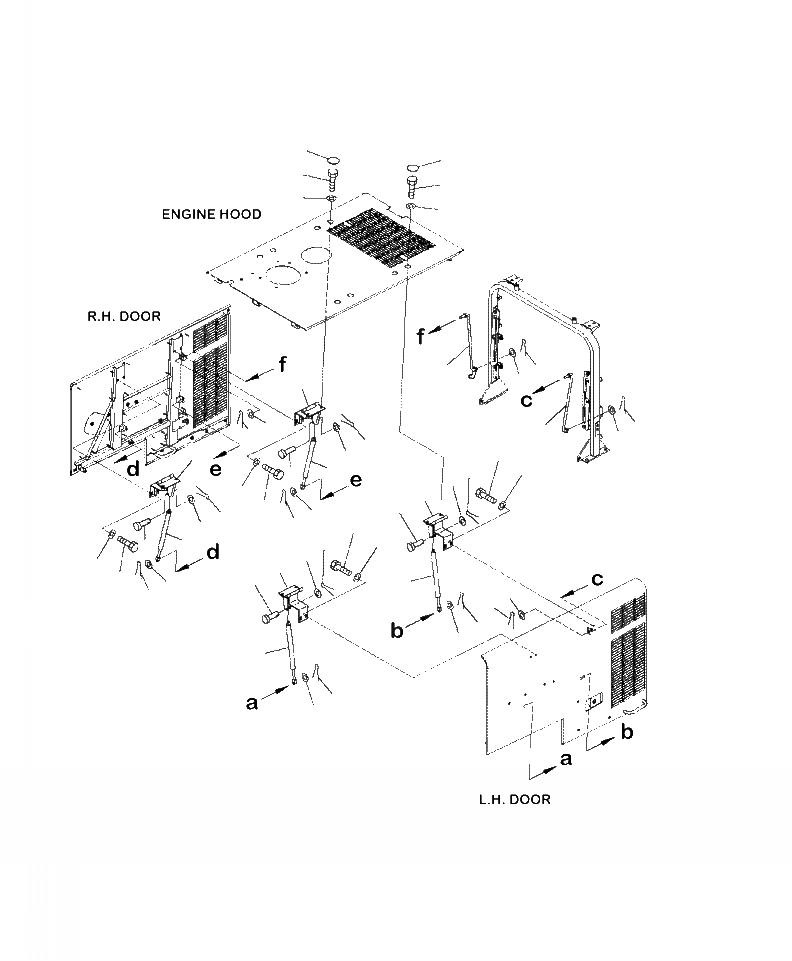

Схема запчастей Komatsu WA430-6 - M-A КАПОТ GAS SPRING (СТАНДАРТН.) ЧАСТИ КОРПУСА
9
7
8
9
7
8
11
12
14
10
12
14
8
7
6
4
2
5
1
4
6
12
13
6
4
1
5
2
4
6
7
8
6
4
1
4
6
3
13
12
3
8
7
5
6
4
1
6
4
7
8
5
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

423-54-37580

CYLINDER, GAS SPRING

4шт.

2

423-54-41620

HINGE

2шт.

3

423-54-41620

HINGE

2шт.

4

01640-20816

WASHER

8шт.

5

04205-10835

PIN

4шт.

6

04050-12015

PIN

8шт.

7

01010-81225

BOLT

16шт.

8

01643-31232

WASHER

16шт.

9

195-54-42981

CAP

8шт.

10

423-54-48410

ROD

1шт.

11

424-54-44190

ROD

1шт.

12

04050-13022

PIN, COTTER

4шт.

13

01640-21323

WASHER

2шт.

14

423-54-48490

WASHER

2шт.

N/I

424-54-41730

BRACKET

4шт.

N/I

01010-81225

BOLT

8шт.

N/I

01643-31232

WASHER

8шт.

N/I

416-54-21710

PLUG

14шт.
