Запчасти Komatsu WA430-6 K-A УПРАВЛЕНИЕ ПОГРУЗКОЙ PPC ШЛАНГИ (3-Х СЕКЦИОНН., СТАНДАРТН.) (/) OPERATORXD S ОБСТАНОВКА И СИСТЕМА УПРАВЛЕНИЯ

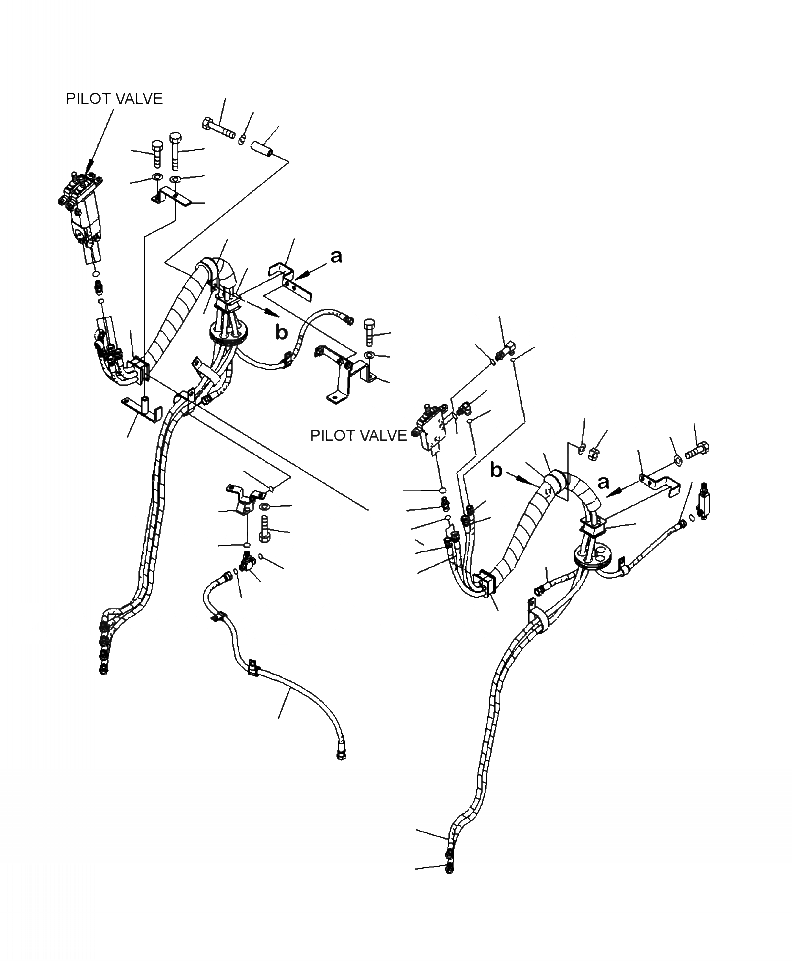

Схема запчастей Komatsu WA430-6 - K-A УПРАВЛЕНИЕ ПОГРУЗКОЙ PPC ШЛАНГИ (3-Х СЕКЦИОНН., СТАНДАРТН.) (/) OPERATORXD S ОБСТАНОВКА И СИСТЕМА УПРАВЛЕНИЯ
10
11
21
3
6
4
7
1
22
9
20
37
5
8
15
38
39
16
40
14
42
13
18
12
19
17
8
41
2
9
26
28
35
28
25
23
34
27
20
24
36
33
30
27
32
29
31
32
5
43
30
29

Артикул

Название

Примечание

Количество

1

423-43-48371

PLATE

1шт.

2

423-43-48382

BRACKET

1шт.

3

01010-81080

BOLT

1шт.

4

01643-31032

WASHER

1шт.

5

423-43-48161

CUSHION

2шт.

6

01010-81030

BOLT

1шт.

7

01643-31032

WASHER

1шт.

8

20Y-62-15960

CLIP

2шт.

9

423-43-48110

RUBBER

2шт.

10

01010-81090

BOLT

1шт.

11

01643-31032

WASHER

1шт.

12

01580-11008

NUT

1шт.

13

01643-31032

WASHER

1шт.

14

423-43-48460

BRACKET

1шт.

15

01010-81025

BOLT

2шт.

16

01643-31032

WASHER

2шт.

17

423-43-48340

PLATE

1шт.

18

01010-81030

BOLT

2шт.

19

01643-31032

WASHER

2шт.

20

423-43-48161

CUSHION

2шт.

21

561-43-43390

SPACER

1шт.

22

423-877-4860

PLATE

1шт.

23

423-877-4741

BLOCK

1шт.

24

01010-81020

BOLT

2шт.

25

01643-31032

WASHER

2шт.

26

02896-11009

O-RING

1шт.

|$26

423-877-4201

HOSE ASSEMBLY

1шт.

27

423-877-4180

HOSE, RED-BLACK

1шт.

28

423-877-4271

HOSE, BLACK

1шт.

29

423-877-4281

HOSE, WHITE-GREEN

1шт.

30

423-877-4291

HOSE, WHITE-BLUE

1шт.

31

21W-62-42630

TEE

1шт.

32

02896-11009

O-RING

2шт.

33

07000-11423

O-RING

1шт.

34

11Y-62-12850

UNION

2шт.

35

07000-12011

O-RING

2шт.

36

02896-11009

O-RING

2шт.

37

21W-62-43990

ELBOW

1шт.

38

07002-11423

O-RING

1шт.

39

02896-11008

O-RING

1шт.

40

418-T80-3281

ELBOW

1шт.

41

07002-11423

O-RING

1шт.

42

02896-11009

O-RING

1шт.

43

423-877-4190

HOSE, RED-BLACK

1шт.

Выбрано товаров: 44
