Запчасти Komatsu WA430-6 K7-A ТРУБКИ КОНДИЦИОНЕРА OPERATORXD S ОБСТАНОВКА И СИСТЕМА УПРАВЛЕНИЯ

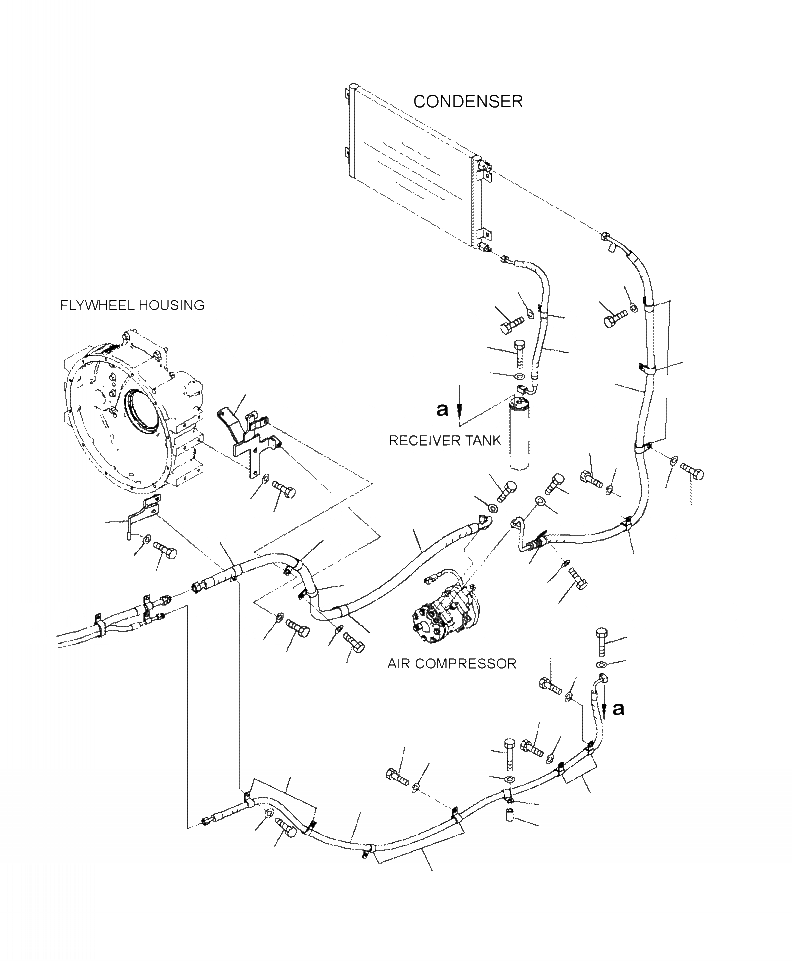

Схема запчастей Komatsu WA430-6 - K7-A ТРУБКИ КОНДИЦИОНЕРА OPERATORXD S ОБСТАНОВКА И СИСТЕМА УПРАВЛЕНИЯ
23
23
22
22
28
31
2
21
32
1
18
24
25
29
30
29
23
20
22
4
30
19
33
5
5
21
35
21
34
5
27
26
31
5
16
7
7
32
6
17
6
14
15
9
11
10
8
12
3
8
8
13
7
6
8

Артикул

Название

Примечание

Количество

1

424-S62-4215

HOSE

1шт.

N/I

AN51439-D0041

O-RING

2шт.

2

424-S62-4223

HOSE

1шт.

N/I

AN51439-D0031

O-RING

2шт.

3

424-S62-4243

HOSE

1шт.

N/I

AN51439-D0031

O-RING

2шт.

4

424-S62-4234

HOSE

1шт.

N/I

AN51439-D0051

O-RING

2шт.

5

04434-52712

CLIP

4шт.

6

01010-81025

BOLT

4шт.

7

01643-31032

WASHER

4шт.

8

04434-51912

CLIP

7шт.

9

01010-81025

BOLT

1шт.

10

01643-31032

WASHER

1шт.

11

01010-81055

BOLT

1шт.

12

01643-31032

WASHER

1шт.

13

415-03-11210

SPACER

1шт.

14

01010-D1025

BOLT

1шт.

15

01643-71032

WASHER

1шт.

16

01010-81020

BOLT

1шт.

17

01643-31032

WASHER

1шт.

18

424-S62-4252

BRACKET

1шт.

19

01010-81230

BOLT

2шт.

20

01643-31232

WASHER

2шт.

21

04434-52312

CLIP

5шт.

22

01010-81020

BOLT

3шт.

23

01643-31032

WASHER

3шт.

24

01010-D1025

BOLT

1шт.

25

01643-71032

WASHER

1шт.

26

01010-81025

BOLT

1шт.

27

01643-31032

WASHER

1шт.

28

04434-51912

CLIP

1шт.

29

01010-80830

BOLT

2шт.

30

01643-30823

WASHER

2шт.

31

01010-80630

BOLT

2шт.

32

01643-30623

WASHER

2шт.

33

424-S62-4270

BRACKET

1шт.

34

01010-81025

BOLT

2шт.

35

01643-31032

WASHER

2шт.

Выбрано товаров: 39
