Запчасти Komatsu WA430-6 K-A КАБИНА ROPS ПОЛ Э/ПРОВОДКА (/) OPERATORXD S ОБСТАНОВКА И СИСТЕМА УПРАВЛЕНИЯ

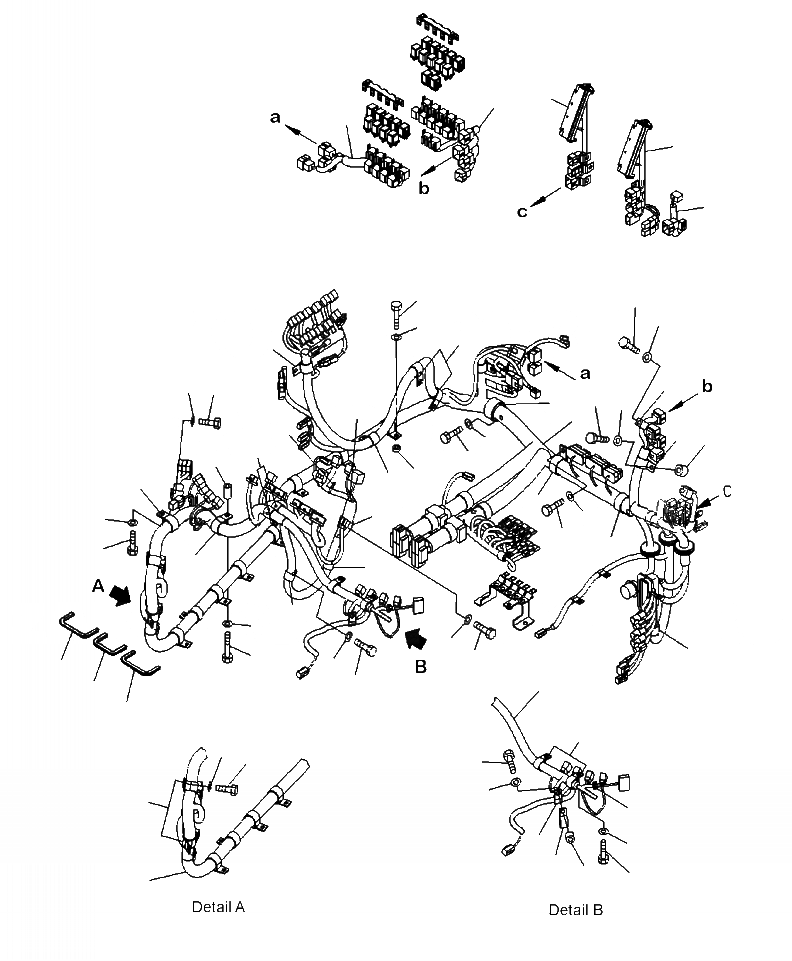

Схема запчастей Komatsu WA430-6 - K-A КАБИНА ROPS ПОЛ Э/ПРОВОДКА (/) OPERATORXD S ОБСТАНОВКА И СИСТЕМА УПРАВЛЕНИЯ
4
3
2
5
6
25
27
28
26
11
11
21
17
20
20
21
8
30
1
31
11
19
10
11
12
9
24
23
11
7
22
10
10
9
7
9
23
17
22
14
10
11
9
13
16
31
1
15
32
31
22
28
27
20
21
23
29
18
28
22
19
27
1

Артикул

Название

Примечание

Количество

1

423-06-45111

W IRING HARNESS

1шт.

2

423-06-45120

WIRING HARNESS

1шт.

3

423-06-45133

WIRING HARNESS

1шт.

4

423-06-45141

FUSE BOX

1шт.

N/I

08044-00010

TERMINAL

15шт.

5

423-06-45151

FUSE BOX

1шт.

N/I

08044-00010

TERMINAL

20шт.

6

423-06-45161

WIRING HARNESS

1шт.

7

419-09-11150

CLIP

2шт.

8

234-885-3660

CLIP

1шт.

9

01010-81020

BOLT

12шт.

10

01643-31032

WASHER

12шт.

11

04434-52711

CLIP

10шт.

12

22D-62-18450

SPACER

1шт.

13

01010-81055

BOLT

1шт.

14

01643-31032

WASHER

1шт.

15

01010-81025

BOLT

2шт.

16

01643-31032

WASHER

2шт.

17

04434-51412

CLIP

2шт.

18

04434-51510

CLIP

1шт.

19

175-79-83760

SPACER

2шт.

20

01010-81040

BOLT

1шт.

21

01643-31032

WASHER

1шт.

22

04434-52310

CLIP

6шт.

23

04434-53411

CLIP

4шт.

24

560-43-15220

WASHER

9шт.

25

01010-81035

BOLT

9шт.

26

01643-31032

WASHER

9шт.

27

01010-81016

BOLT

4шт.

28

01643-31032

WASHER

4шт.

29

08059-00310

CLIP

1шт.

30

935 522 C1

TIE, NYLON

2шт.

31

423-54-42380

FINISHER

2шт.

32

423-54-42990

FINISHER

1шт.

Выбрано товаров: 34
