Запчасти Komatsu WA430-6 РАДИАТОР, КОНДИЦ.DENSER И ТРУБЫ (№-) РАДИАТОР, С КОНДИЦИОНЕРОМ

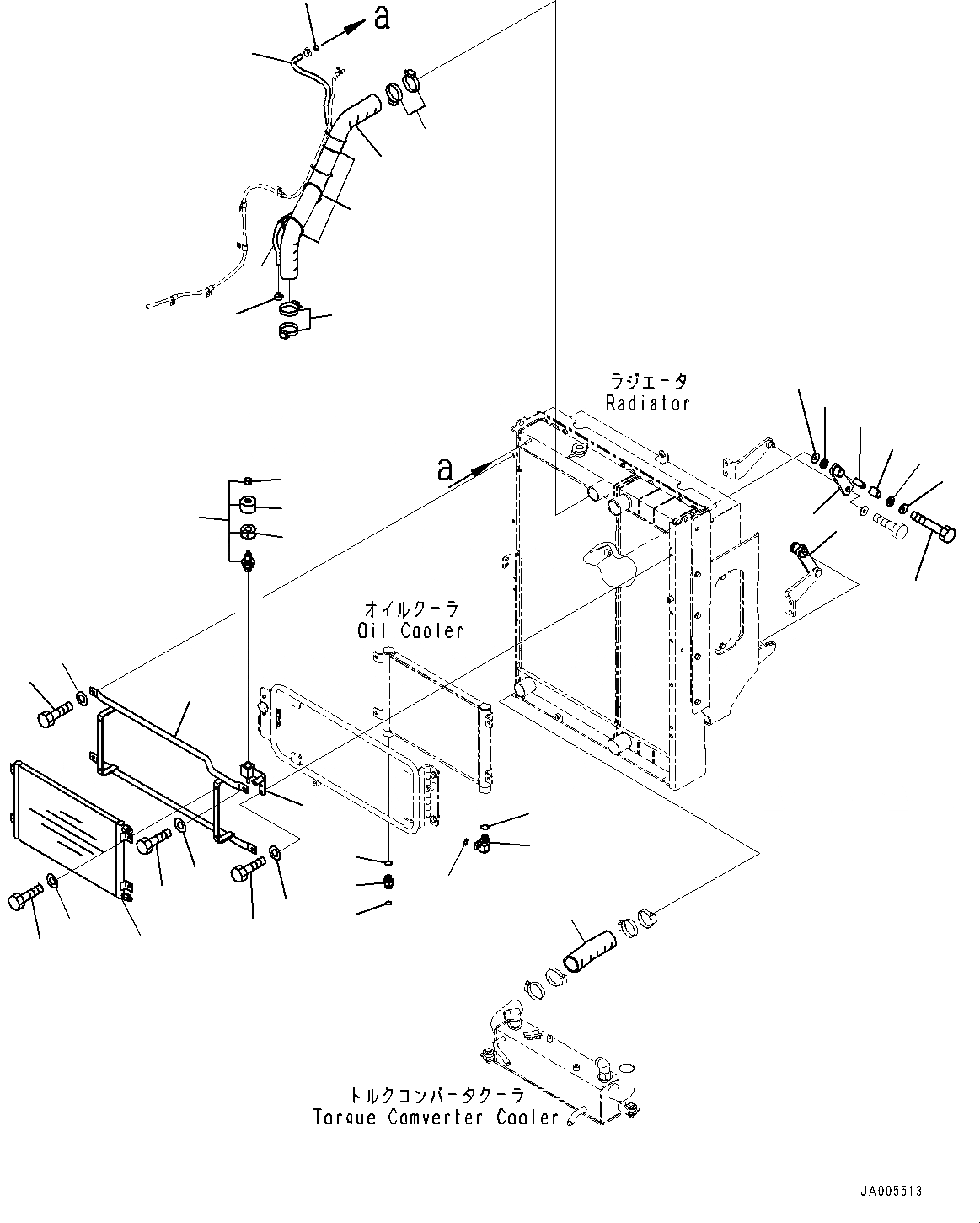

Схема запчастей Komatsu WA430-6 - РАДИАТОР, КОНДИЦ.DENSER И ТРУБЫ (№-) РАДИАТОР, С КОНДИЦИОНЕРОМ
15
16
19
18
17
16
13
15
12
9
24
22
23
25
21
20
14
12
11
10
9
8
7
6
5
4
3
1
2
7
6
5
32
31
30
27
28
29
26

Артикул

Название

Примечание

Количество

1

56E-07-21132

Condenser Assembly

SN: 65501-UP

1шт.

2

01010-80820

Bolt

SN: 65501-UP

4шт.

3

01643-30823

Washer

SN: 65501-UP

4шт.

4

424-S62-4330

Bracket

SN: 65501-UP

1шт.

5

01010-81025

Bolt

SN: 65501-UP

4шт.

6

01643-31032

Washer

SN: 65501-UP

4шт.

7

424-03-41231

Bracket

SN: 65501-UP

2шт.

8

01010-D1270

Bolt

SN: 65501-UP

2шт.

9

416-03-11260

Cushion

SN: 65501-UP

4шт.

10

421-03-31421

Spacer

SN: 65501-UP

2шт.

11

421-03-31431

Cushion

SN: 65501-UP

2шт.

12

421-03-31590

Washer

SN: 65501-UP

4шт.

13

424-03-41513

Hose

SN: 65830-UP

1шт.

13

424-03-41512

Hose

SN: 65501-65829

1шт.

14

424-03-41521

Hose

SN: 65501-UP

1шт.

15

07289-00070

Clamp

SN: 65501-UP

4шт.

16

424-03-41551

Hose

SN: 65501-UP

1шт.

17

134-03-61410

Band

SN: 65501-UP

3шт.

18

11Y-09-11140

Clip

SN: 65501-UP

1шт.

19

424-03-41540

Tube

SN: 65501-UP

1шт.

20

02782-10628

Elbow

SN: 65501-UP

1шт.

21

07002-12434

O-ring

SN: 65501-UP

1шт.

22

07002-12434

O-ring

SN: 65501-UP

1шт.

23

02781-00522

Union

SN: 65501-UP

1шт.

24

02896-11015

O-ring

SN: 65501-UP

1шт.

25

02896-11018

O-ring

SN: 65501-UP

1шт.

26

208-04-71780

Breather

SN: 65501-UP

1шт.

27

421-60-35170

Element

SN: 65509-UP

1шт.

28

421-60-35180

Cover

SN: 65509-UP

1шт.

29

421-60-35190

Nut

SN: 65509-UP

1шт.

30

424-03-41360

Block

SN: 65501-UP

1шт.

31

01010-81025

Bolt

SN: 65501-UP

2шт.

32

01643-31032

Washer

SN: 65501-UP

2шт.

Выбрано товаров: 33
