ТОПЛИВН. БАК., RESISTOR (№-8)

Запчасти Komatsu WA430-6 ТОПЛИВН. БАК., RESISTOR (№-8) ТОПЛИВН. БАК., С ДОПОЛН. ТОПЛИВН. ФИЛЬТР.

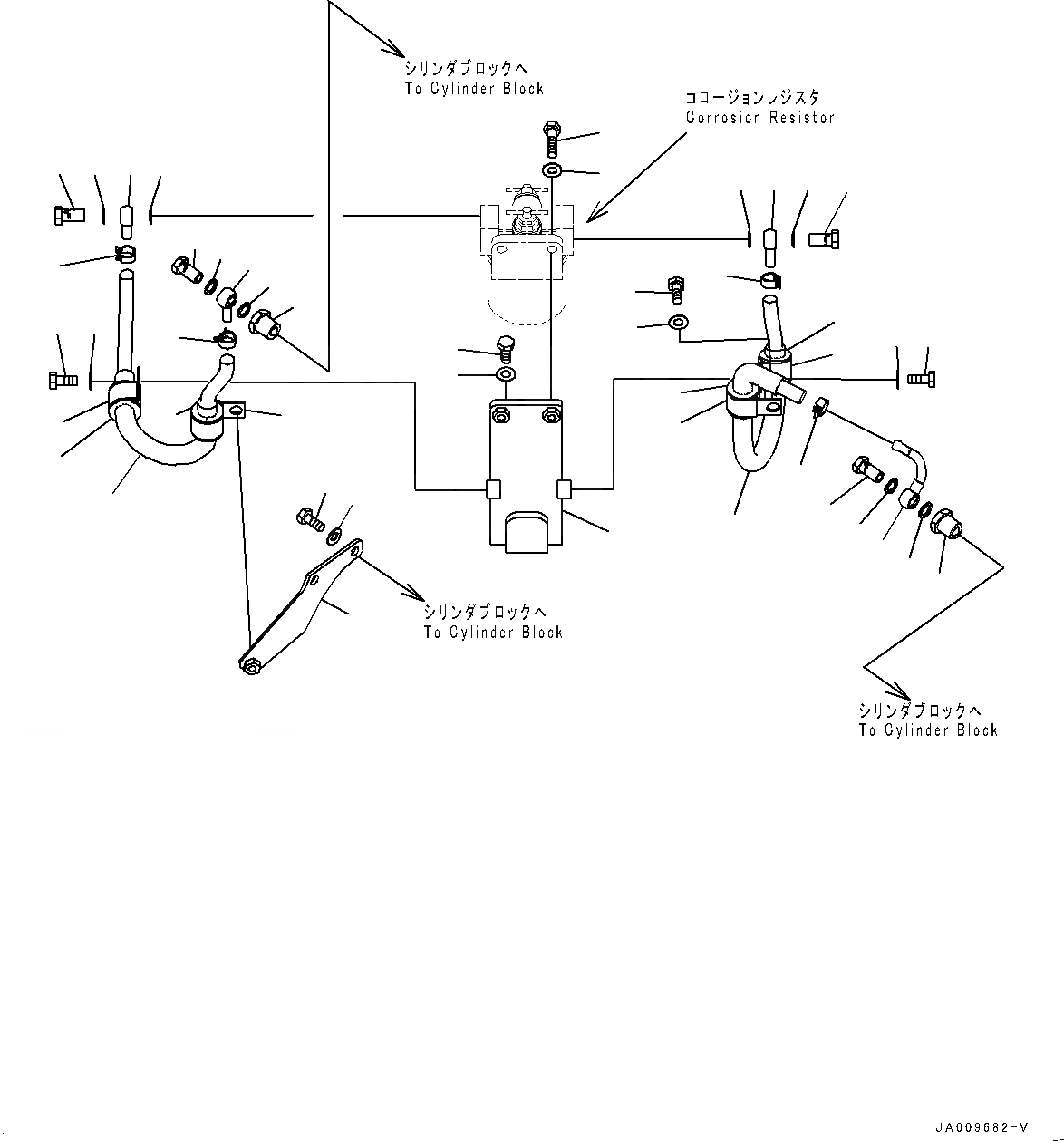

Схема запчастей Komatsu WA430-6 - ТОПЛИВН. БАК., RESISTOR (№-8) ТОПЛИВН. БАК., С ДОПОЛН. ТОПЛИВН. ФИЛЬТР.
1
3
4
5
2
6
7
9
10
11
10
12
10
9
10
11
15
16
17
15
16
13
14
14
19
21
21
22
25
23
21
21
22
20
25
26
27
28
26
27
28
24
8
29
29
18
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

01010-81040

Bolt

SN: 65501-65845

2шт.

2

01643-31032

Washer

SN: 65501-65845

2шт.

3

424-Z13-4121

Bracket

SN: 65501-65845

1шт.

4

01010-81030

Bolt

SN: 65501-65845

3шт.

5

01643-31032

Washer

SN: 65501-65845

3шт.

6

424-Z13-4240

Plate

SN: 65501-65845

1шт.

7

01010-81025

Bolt

SN: 65501-65845

2шт.

8

01643-31032

Washer

SN: 65501-65845

2шт.

9

6144-71-5750

Joint

SN: 65501-65845

2шт.

10

07005-01412

Seal, Washer

SN: 65501-65845

4шт.

11

07206-31014

Bolt, Joint

SN: 65501-65845

2шт.

12

6151-71-5910

Nipple

SN: 65501-65845

1шт.

13

424-Z13-4171

Hose

SN: 65501-65845

1шт.

14

11Y-09-11140

Clip

SN: 65501-65845

2шт.

15

04434-53212

Clip

SN: 65501-65845

2шт.

16

07095-20523

Cushion

SN: 65501-65845

2шт.

17

01010-81020

Bolt

SN: 65501-65845

1шт.

18

01643-31032

Washer

SN: 65501-65845

1шт.

19

6144-71-5750

Joint

SN: 65501-65845

1шт.

20

6206-71-5850

Joint

SN: 65501-65845

1шт.

21

07005-01412

Seal, Washer

SN: 65501-65845

4шт.

22

07206-31014

Bolt, Joint

SN: 65501-65845

2шт.

23

6151-71-5910

Nipple

SN: 65501-65845

1шт.

24

424-Z13-4161

Hose

SN: 65501-65845

1шт.

25

11Y-09-11140

Clip

SN: 65501-65845

2шт.

26

04434-53212

Clip

SN: 65501-65845

2шт.

27

07095-20523

Cushion

SN: 65501-65845

2шт.

28

01010-81020

Bolt

SN: 65501-65845

2шт.

29

01643-31032

Washer

SN: 65501-65845

2шт.

Выбрано товаров: 29
